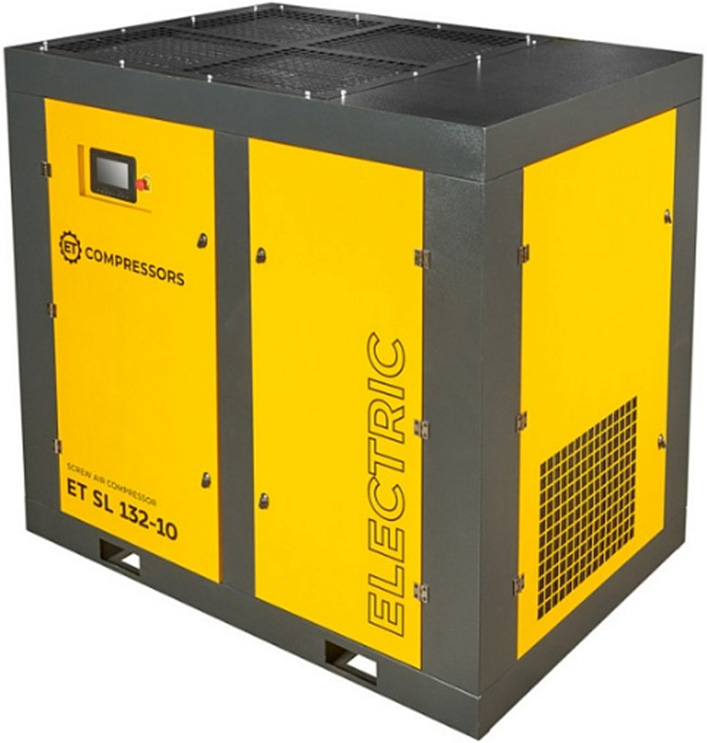

Как работает винтовой компрессор
В современном мире, где эффективность и надежность оборудования определяют конкурентоспособность предприятий, воздушные винтовые компрессоры заняли лидирующие позиции в сегменте воздушных компрессоров. Их используют на различных производствах, в автомастерских, на нефтегазовых объектах, в пищевой промышленности а также в медицинских учреждениях. Почему? Потому что они сочетают в себе высокую производительность, низкий уровень шума, длительный срок службы и экономичность при эксплуатации.
Но как именно достигается такой результат? Что происходит внутри компрессора, когда вы нажимаете кнопку «пуск»? В этой статье мы подробно разберем, как работает винтовой компрессор, какие у него конструктивные особенности, и почему он стал таким популярным. Мы также объясним, в чем заключается работа винтового компрессора, и как его устройство обеспечивает стабильную подачу сжатого воздуха даже при интенсивных нагрузках.
Основные понятия и история создания
Винтовой компрессор — это компрессор объемного типа, в котором сжатие воздуха (или другого газа) происходит за счет вращения двух роторов специального профиля, расположенных в герметичном корпусе. Эти роторы напоминают винты, отсюда и название. Один из них — ведущий (обычно с выпуклым профилем), второй — ведомый (с вогнутым профилем). При вращении между ними образуются замкнутые камеры, объем которых постепенно уменьшается, что и приводит к сжатию воздуха.
Первый патент на винтовой компрессор был получен в 1935 году шведским инженером Альфом Ликхольмом. Однако массовое распространение эти агрегаты получили только в 60-70-х годах XX века, когда технологии обработки металлов позволили изготавливать роторы с высокой точностью. Сегодня винтовые компрессоры, принцип действия которых основан на механике вращения, считаются одними из самых совершенных в своем классе.
Преимущества перед другими типами компрессоров
- Высокая производительность при компактных размерах — винтовые компрессоры занимают меньше места, чем поршневые аналоги той же мощности.
- Постоянная подача воздуха без пульсаций — благодаря непрерывному процессу сжатия.
- Низкий уровень вибрации и шума — особенно актуально для помещений, где работают люди.
- Долгий срок службы — расчетный ресурс до 100 000 часов наработки до капитального ремонта.
- Энергоэффективность — особенно у моделей с частотным приводом.
Винтовые компрессоры ET-Compressors
Оптимальная комплектация и доступная цена
- Мощность двигателя, кВт 110
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 20000
- Наличие осушителя Нет
- Страна производства Китай
Инвертер Inovance
- Мощность двигателя, кВт 55
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 9700
- Наличие осушителя Нет
- Страна производства Китай
Инвертер Inovance
- Мощность двигателя, кВт 132
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 21500
- Наличие осушителя Нет
- Страна производства Китай

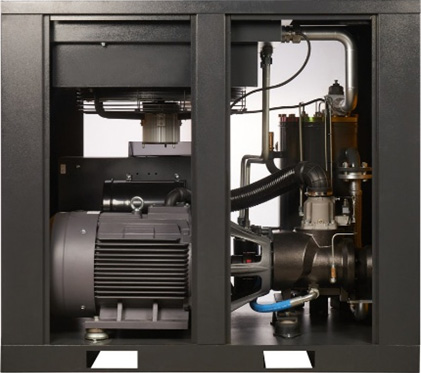

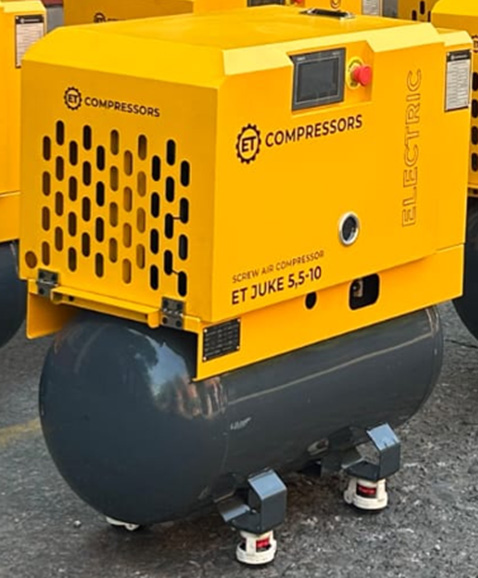

Конструкция винтового компрессора — что внутри?

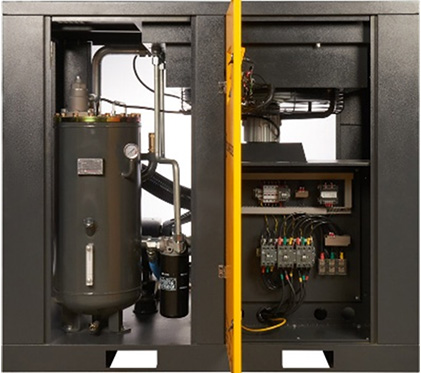

Чтобы понять, как работает винтовой компрессор, нужно разобраться в его внутреннем устройстве. Хотя внешне он может выглядеть как единый блок, внутри скрывается сложная система, состоящая из нескольких ключевых узлов.

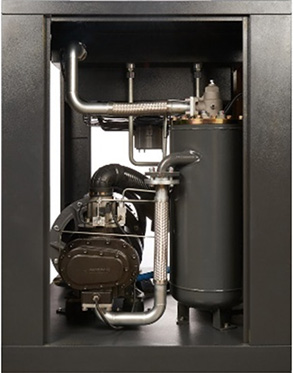

Основные компоненты:

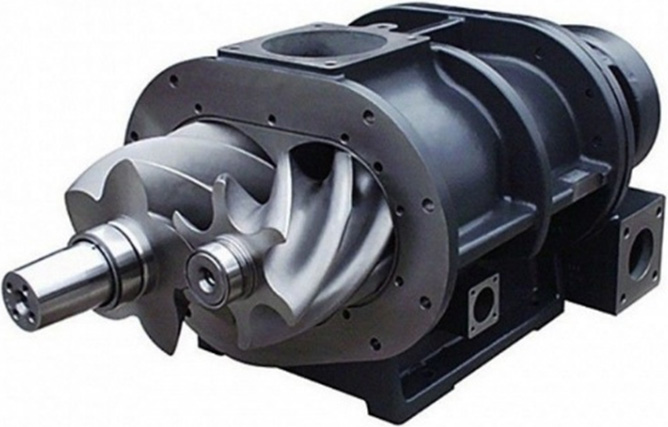

- Блок винтовой пары (роторный блок) — сердце компрессора. Состоит из двух роторов, установленных в чугунном или алюминиевом корпусе. Между роторами и корпусом минимальный зазор — от 0,02 до 0,05 мм. Это обеспечивает герметичность и минимизирует утечки.
- Приводной двигатель — чаще всего электрический, реже — дизельный. Передает вращение на ведущий ротор через муфту или ременную передачу. Также есть модели с прямым приводом без муфты с консольно расположенным двигателем.
- Система смазки — в большинстве винтовых компрессоров используется масляное охлаждение и смазывание. Масло подается в зону сжатия, смазывает роторы, уплотняет зазоры и отводит тепло.
- Сепаратор масла от воздуха — отделяет масло от сжатого воздуха перед его выходом из компрессора. Современные сепараторы обеспечивают остаточное содержание масла менее 3 мг/м³.
- Радиатор (охладитель) — снижает температуру сжатого воздуха и масла. Может быть воздушного или водяного типа.
- Система автоматики и управления — контролирует давление, температуру, включает/выключает компрессор, диагностирует неисправности.
- Фильтры — воздушный фильтр на входе и масляный фильтр в системе смазки.
Винтовые компрессоры ET-Compressors
Оптимальная комплектация и доступная цена
- Мощность двигателя, кВт 132
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 21500
- Наличие осушителя Нет
- Страна производства Китай
Винтовой блок BAOSI
- Мощность двигателя, кВт 22
- Давление, атм 16
- Объем ресивера, литров Нет
- Производительность, л/мин 2000
- Наличие осушителя Нет
- Страна производства Китай
Винтовой блок BAOSI
- Мощность двигателя, кВт 11
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 1600
- Наличие осушителя Нет
- Страна производства Китай
Как происходит процесс сжатия?
Когда двигатель запускается, ведущий ротор начинает вращаться и передает движение ведомому. На входе воздух засасывается в пространство между профилями роторов. По мере продвижения к выходу объем воздушных камер, обазованных профилями роторов, уменьшается, воздух сжимается, давление повышается. На выходе сжатый воздух попадает в маслоотделитель, затем в охладитель и далее — в пневмосистему предприятия.
Подробнее о принципе действия — работа винтового компрессора

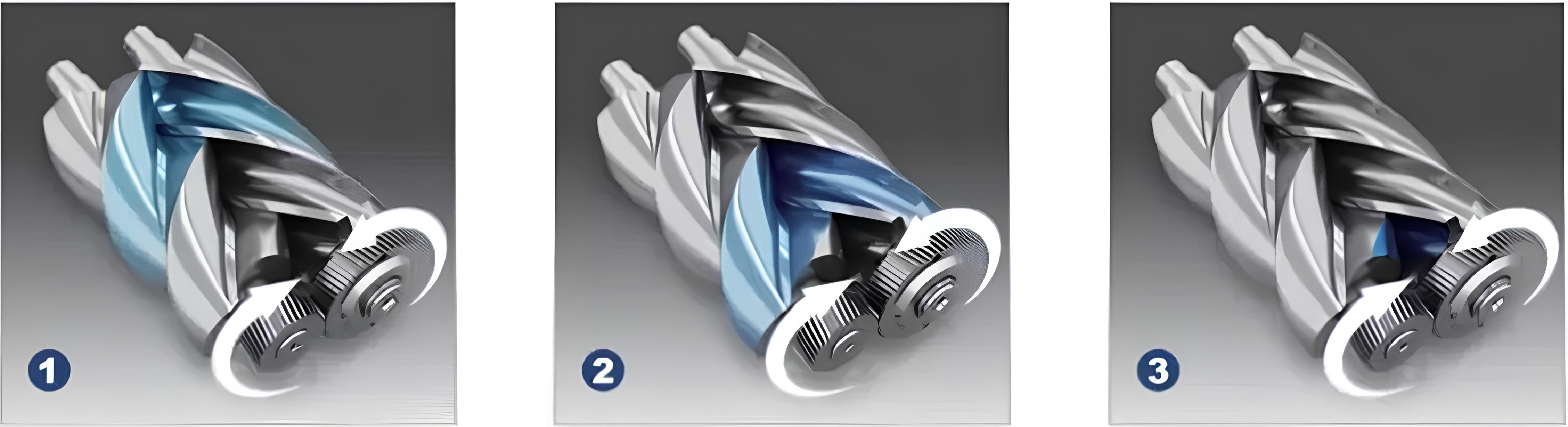

Теперь перейдем к самому интересному — как именно происходит сжатие. Работа винтового компрессора основана на трех последовательных этапах: всасывание, сжатие и нагнетание.
Этап 1: Всасывание
На этом этапе воздух поступает через воздушный фильтр в полость между роторами. Когда профиль ведущего ротора выходит из зацепления с впадиной ведомого, открывается входное пространство, и воздух заполняет образовавшуюся камеру. В этот момент давление в камере равно атмосферному.
Этап 2: Сжатие
По мере вращения роторов камера перемещается в сторону выхода. Поскольку профиль роторов выполнен так, что объем камеры постепенно уменьшается, воздух сжимается. Одновременно в камеру подается масло, которое выполняет три функции:
- смазка поверхностей трения;
- охлаждение (снижение температуры сжатия);
- уплотнение зазоров между роторами и корпусом.
Без масла винтовой компрессор не смог бы работать слишком велики трение и перегрев.
Этап 3: Нагнетание
Когда камера достигает выхода, сжатый воздух под давлением выталкивается в нагнетательный трубопровод. Давление на выходе зависит от настройки редукционного клапана и обычно составляет от 7 до 30 бар (в зависимости от модели компрессора). После этого воздух направляется в маслоотделитель, где из него удаляется до 99,9% масла, затем — в охладитель, и только потом — к потребителю.
Винтовые компрессоры ET-Compressors
- Мощность двигателя, кВт 75
- Давление, атм 8
- Производительность, л/мин 3800-12600
- Наличие осушителя Есть
- Страна производства Китай
Оптимальная комплектация и доступная цена
- Мощность двигателя, кВт 132
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 21500
- Наличие осушителя Нет
- Страна производства Китай
Винтовой блок BAOSI
- Мощность двигателя, кВт 75
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 12600
- Наличие осушителя Нет
- Страна производства Китай

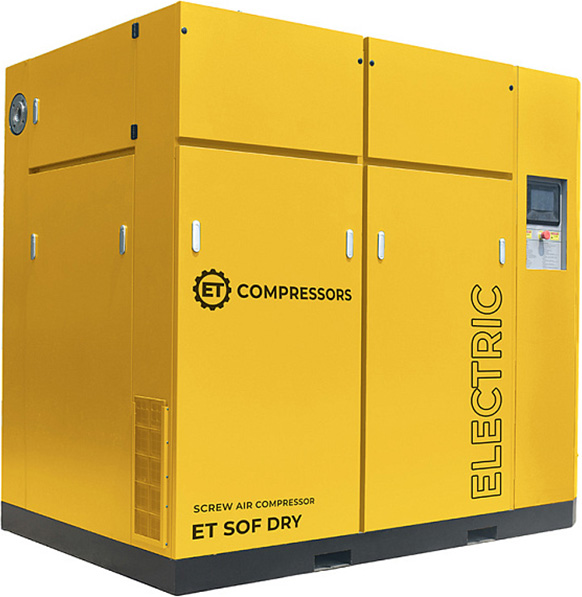

Типы винтовых компрессоров — различия и особенности
Не все винтовые компрессоры одинаковы. Они делятся на несколько категорий в зависимости от конструкции, способа охлаждения, типа привода и других параметров. Знание этих различий поможет выбрать подходящее оборудование под ваши задачи.
По типу охлаждения:- Маслозаполненные (масляные) — наиболее распространенный тип. Масло участвует в процессе сжатия, охлаждения и смазки. Подходят для большинства промышленных применений.
Масляные винтовые компрессоры ET-Compressors
Ресивер 500л, точка росы +3оС
- Мощность двигателя, кВт 15
- Давление, атм 10
- Объем ресивера, литров 500
- Производительность, л/мин 2100
- Наличие осушителя Есть
- Страна производства Китай
Инвертер ZONCN
- Мощность двигателя, кВт 37
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 5300
- Наличие осушителя Нет
- Страна производства Китай
Инвертер INOVANCE
- Мощность двигателя, кВт 7.5
- Давление, атм 8
- Объем ресивера, литров 130
- Производительность, л/мин 1100
- Наличие осушителя Нет
- Страна производства Китай
- Безмасляные (oil-free) — воздух сжимается без использования масла для смазки. Данные компрессоры используются там, где чистота воздуха критична: фармацевтика, пищевая промышленность, электроника. Более дорогие и менее эффективные по энергопотреблению.
Безмасляные винтовые компрессоры ET-Compressors
- Мощность двигателя, кВт 5.5
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 600
- Наличие осушителя Нет
- Страна производства Китай
Винтовой блок GHH-Rand
- Мощность двигателя, кВт 90
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 8100-13800
- Наличие осушителя Нет
- Страна производства Китай
Система фильтрации воды в стандартной комплектации
- Мощность двигателя, кВт 75
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 13000
- Наличие осушителя Нет
- Страна производства Китай
По типу привода:

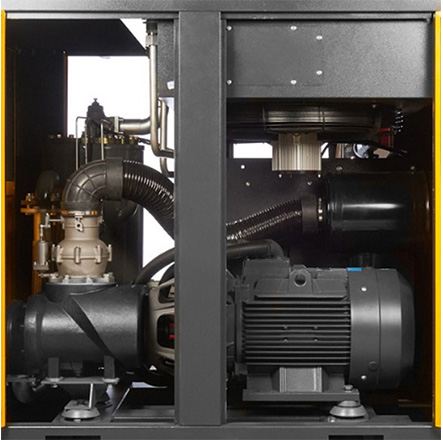

- С прямым приводом — двигатель напрямую соединен с ротором через муфту. Высокий КПД, меньше потерь.

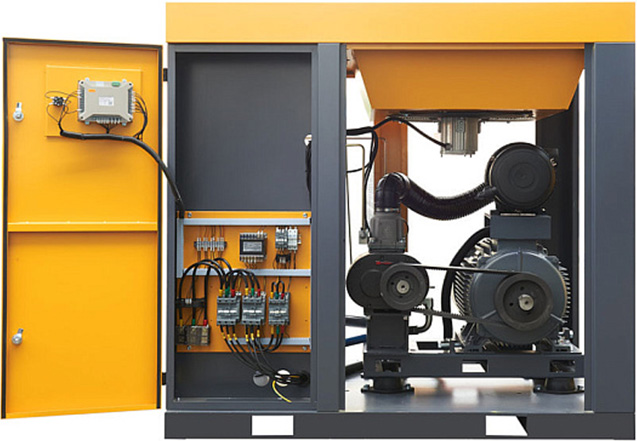

- С ременной передачей — позволяет изменять частоту вращения роторов винтового блока, но требует периодической замены ремней.
По типу управления:
- Пуск/стоп простейшая система (постоянная производительность). Компрессор включается при падении давления и переходит в режим холостого хода и далее выключается при достижении заданного максимума. Подходит для небольших нагрузок.
- С частотным преобразователем (инверторный) — двигатель с переменной частотой вращения, подстраиваясь под потребление воздуха. Экономия электроэнергии до 35%. Идеален для предприятий с переменной нагрузкой.
По мобильности:

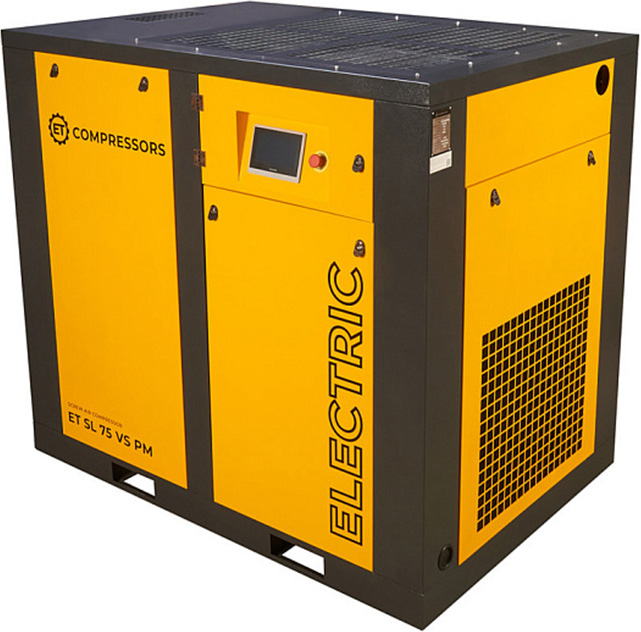

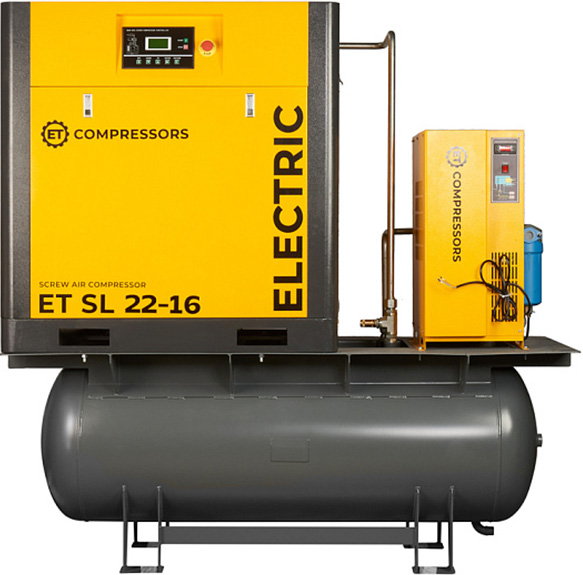

- Стационарные — устанавливаются на фундамент, имеют большой ресурс, предназначены для постоянной работы.

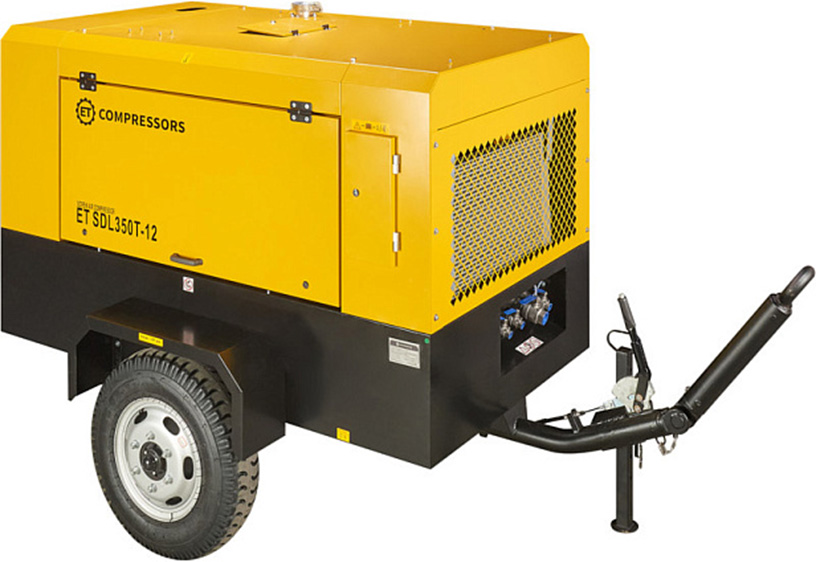

- Передвижные — монтируются на шасси, часто с дизельным приводом. Используются на стройплощадках, в дорожном строительстве.
Винтовые компрессоры ET-Compressors
Винтовой блок NIEMANN
- Мощность двигателя, кВт 112
- Давление, атм 10
- Тип привода Дизельный, Автономный
- Произв-ть, м3/мин 11
- Марка двигателя Cummins
- Страна производства Китай
Винтовой блок Atlas Copco
- Мощность двигателя, кВт 93
- Давление, атм 12
- Тип привода Дизельный, Автономный
- Произв-ть, м3/мин 10
- Марка двигателя CUMMINS
- Страна производства Китай
Инвертер Inovance
- Мощность двигателя, кВт 75
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 12600
- Наличие осушителя Нет
- Страна производства Китай
Как работает винтовой компрессор с точки зрения термодинамики
Хотя конструкция кажется механической, за каждым оборотом роторов стоит сложная термодинамика. Чтобы глубже понять работа винтового компрессора, рассмотрим физические процессы, происходящие внутри.
Сжатие — это нагрев
При уменьшении объема газа его температура растет — это закон сохранения энергии. В идеальном случае сжатие происходит по адиабате (без теплообмена), но в реальности часть тепла отводится маслом и стенками корпуса — процесс становится политропическим.
Температура на выходе из роторного блока может достигать 200–250°C. Без охлаждения это привело бы к повреждению уплотнений, старению масла и даже возгоранию. Поэтому масло играет ключевую роль — оно отводит до 80% тепла, выделяющегося при сжатии.
Почему важно охлаждение?
- Предотвращает перегрев компонентов.
- Увеличивает плотность воздуха на выходе (охлажденный воздух занимает меньший объем).
- Продлевает срок службы масла и фильтров.
- Обеспечивает стабильность давления в системе.
Энергетический баланс
Примерно 85–90% энергии, потребляемой компрессором, тратится на сжатие воздуха. Остальное на преодоление трения, привод вентиляторов, работу системы управления. Чем выше КПД роторной пары и чем лучше охлаждение, тем меньше затраты на единицу сжатого воздуха.
Винтовые компрессоры Fini
- Мощность двигателя, кВт 75
- Давление, атм 7.5
- Объем ресивера, литров Нет
- Производительность, л/мин 12200
- Наличие осушителя Нет
- Страна производства Италия
- Мощность двигателя, кВт 22
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 3350
- Наличие осушителя Нет
- Страна производства Италия
- Мощность двигателя, кВт 15
- Давление, атм 8
- Объем ресивера, литров 500
- Производительность, л/мин 2350
- Наличие осушителя Есть
- Страна производства Италия
Преимущества и недостатки — объективный взгляд
Никакая технология не идеальна. Даже у винтовых компрессоров есть свои плюсы и минусы. Разберем их честно.
Преимущества:
- Надежность и долговечность — при правильном обслуживании работают десятилетиями.
- Стабильная подача воздуха — нет пульсаций, как у поршневых моделей.
- Автоматизация — современные компрессоры умеют сами регулировать режимы, экономить энергию, предупреждать о неисправностях.
- Компактность — особенно важна для применений с ограниченным пространством.
- Низкие эксплуатационные расходы — по сравнению с поршневыми аналогами.
- Относительно низкий уровень шума.
Недостатки:
- Высокая начальная стоимость — особенно для безмасляных и инверторных моделей.
- Зависимость от качества масла и фильтров — использование некачественных расходных материалов быстро выводит компрессор из строя.
- Требовательность к обслуживанию — необходим регулярный осмотр, замена масла, фильтров, проверка натяжения ремней и их замена (при использовании ременного привода).
- Ограниченная ремонтопригодность роторного блока — при износе роторов восстановление возможно только в специализированных центрах.
Обслуживание и эксплуатация — как продлить жизнь компрессору
Правильная эксплуатация — залог долгой и бесперебойной работы. Вот что нужно делать регулярно.
Регламент технического обслуживания:
- Каждые 500–1000 часов — замена воздушного и масляного фильтров.
- Каждые 2000–4000 часов — замена масла и сепаратора.
- Каждые 8000 часов — проверка износа роторов, подшипников, ремней.
- Ежедневно — слив конденсата из бака масляного сепаратора, проверка уровня масла, контроль давления и температуры.
Советы по эксплуатации:
- Устанавливайте компрессор в хорошо проветриваемом помещении.
- Не допускайте попадания пыли и влаги в воздухозаборник.
- Используйте только рекомендованные производителем масла и фильтры.
- Не перегружайте компрессор — работа на пределе мощности сокращает ресурс.
- Проводите диагностику хотя бы раз в год — даже если компрессор работает без нареканий.
Что делать при поломке?
Частые неисправности:
- Повышенный шум — износ подшипников или роторов.
- Падение производительности — засорение фильтров, утечки воздуха, износ роторной пары.
- Перегрев — неисправность системы охлаждения, низкий уровень масла.
- Утечка масла — повреждение уплотнений, износ сальников.
При появлении любых отклонений от нормы — немедленно остановите компрессор и вызовите сервисного специалиста. Самостоятельный ремонт роторного блока не рекомендуется — это высокоточное оборудование, требующее профессионального подхода.
Где применяются винтовые компрессоры?
Области применения винтовых компрессоров практически не ограничены. Вот лишь некоторые из них.
- Промышленность:
- Автомобильное производство — покраска, пневмоинструмент, сборочные линии.
- Металлообработка — пескоструйная обработка, формовка, резка.
- Химическая промышленность — транспортировка сыпучих материалов, перемешивание.
- Пищевая промышленность — упаковка, формовка, пневмотранспорт (только безмасляные модели).
- Строительство и ЖКХ:
- Подача воздуха на стройплощадки — отбойные молотки, краскопульты.
- Очистка канализационных труб.
- Аэрация в очистных сооружениях.
- Медицина и лаборатории:
- Обеспечение сжатым воздухом стоматологических установок.
- Оборудование для дыхательной терапии.
- Лабораторные анализаторы (требуется чистый воздух).
- Транспорт:
- Железнодорожные составы — тормозные системы.
- Грузовые автомобили, автобусы — пневматическая подвеска, привод дверей.
Винтовые компрессоры Fini
- Мощность двигателя, кВт 75
- Давление, атм 10
- Объем ресивера, литров Нет
- Производительность, л/мин 10500
- Наличие осушителя Нет
- Страна производства Италия
- Мощность двигателя, кВт 30
- Давление, атм 8
- Объем ресивера, литров Нет
- Производительность, л/мин 4700
- Наличие осушителя Нет
- Страна производства Италия
- Мощность двигателя, кВт 11
- Давление, атм 8
- Объем ресивера, литров 500
- Производительность, л/мин 1650
- Наличие осушителя Есть
- Страна производства Италия
Будущее винтовых компрессоров — инновации и тренды
Технологии не стоят на месте. Производители постоянно совершенствуют конструкцию, материалы и системы управления. Вот что ждет нас в ближайшие годы:
- Интеллектуальные системы управления:
- Искусственный интеллект для прогнозирования отказов.
- Удаленный мониторинг через интернет.
- Интеграция с системами «умного завода» (Industry 4.0).
- Энергосбережение:
- Еще более эффективные профили роторов (например, SR-профиль от компании GHH Rand).
- Расширенное использование инверторов.
- Рекуперация тепла — нагретое масло можно использовать для отопления помещений или подогрева воды.
- Экология:
- Переход на биоразлагаемые масла.
- Снижение выбросов CO₂ за счет повышения КПД.
- Разработка полностью безмасляных моделей с увеличенным ресурсом.
- Материалы и производство:
- 3D-печать роторов для сложных профилей.
- Использование композитов и керамики для снижения массы и трения.
- Специальные нанопокрытия для увеличения срока службы.
Почему стоит выбрать винтовой компрессор
Подводя итог, можно с уверенностью сказать: если вам нужен надежный, производительный и экономичный источник сжатого воздуха — винтовой компрессор станет лучшим выбором. Работа винтового компрессора основана на отлаженной механике, проверенной десятилетиями эксплуатации. Он подходит как для малого бизнеса, так и для крупных промышленных комплексов.
Знание того, как работает винтовой компрессор, помогает не только правильно его выбрать, но и эффективно эксплуатировать, избегая дорогостоящих поломок. Понимание винтовые компрессоры устройство принцип действия позволяет грамотно планировать техническое обслуживание и модернизацию.
Выбирая компрессор, обращайте внимание не только на цену, но и на репутацию производителя, наличие сервисных центров, совместимость с вашей пневмосистемой.
Инвестиции в качественное оборудование окупятся уже в первые годы за счет снижения затрат на энергию и обслуживание.
Полезные советы при покупке:
Определите требуемую производительность (л/мин) и давление (бар).
- Уточните, нужен ли вам масляный или безмасляный компрессор.
- Выберите тип компрессора – с постоянной производительностью или с регулируемой (инверторный).
- Убедитесь, что в комплекте есть необходимое для Вашего применения оборудование для подготовки сжатого воздуха (фильтры, осушители, др.).
- Запросите гарантию и условия сервисного обслуживания.
Винтовой компрессор — это не просто машина, а сложная инженерная система, созданная для решения реальных задач производства. Понимая, как работает винтовой компрессор, вы сможете извлечь из него максимум пользы, обеспечив стабильную и эффективную работу вашего предприятия на долгие годы.
Примечание: Все технические характеристики и рекомендации приведены для общего ознакомления. Перед покупкой и эксплуатацией оборудования обязательно ознакомьтесь с инструкцией производителя и проконсультируйтесь со специалистом.
