Винтовые блоки BAOSI – устройство, назначение, принцип работы

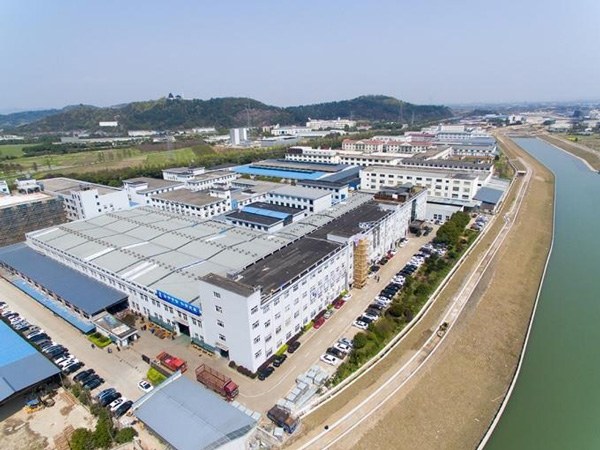

Компания BAOSI с 2005 года специализируется на проектировании и производстве высокоточных узлов компрессорной техники. Научно-исследовательская деятельность бренда защищена 40+ патентами и 400 объектами интеллектуальной собственности (включая специализированное ПО). Специализированный завод BAOSI в городе Нинбо (КНР) является признанным лидером в сфере разработки и серийного выпуска энергоэффективных винтовых блоков.
Винтовые блоки Baosi — это главные «рабочие лошадки» современного российского рынка воздушных компрессоров. После ухода или резкого удорожания европейских марок (Rotorcomp, GHH-Rand, Aerzen) именно Baosi занял освободившуюся нишу, став стандартом для сборки и ремонта промышленного оборудования.
Главные преимущества Baosi
- Высокое качество обработки роторов: профили вытачиваются на высокоточных немецких станках Kapp Niles, что минимизирует зазоры между роторами и снижает внутренние перетечки воздуха.
- Честный рабочий ресурс: заявленный производителем межсервисный интервал составляет от 30 000 до 50 000 моточасов при правильном обслуживании.
- Простота и высокая ремонтопригодность: классическая 4-подшипниковая конструкция и широкое наличие ремкомплектов (сальников, подшипников, прокладок) на складах в РФ позволяют проводить капремонт оперативно.
- Независимость от санкций: стабильные прямые поставки из Китая гарантируют постоянное наличие узлов в сборе и запчастей, исключая риски срыва поставок из ЕС и США.
- Широкая заводская интеграция: блоки штатно устанавливаются ведущими брендами (Berg, Comaro, Comprag, CrossAir, Dali, Remeza, Бежецкий АСО), что доказывает их признание инженерным сообществом.
- Наличие двухступенчатых линеек: серия BHE позволяет собирать высокоэффективные энергосберегающие компрессоры, конкурирующие по КПД с премиум-сегментом Atlas Copco и Ingersoll Rand.
- Экстремальная ценовая доступность: стоимость блоков Baosi в 3–5 раз ниже, чем у европейских конкурентов (Rotorcomp, GHH-Rand, Aerzen) во всех мощностных диапазонах
Одноступенчатые маслозаполненные винтовые блоки серий YNT и YNE

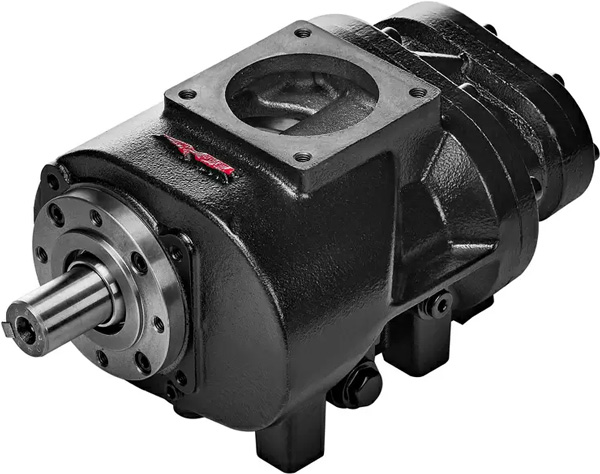

Серия YNT
Разработана для небольших компрессоров малой мощности с ременным или прямым приводом.
- Диапазон производительности: от 0,3 до 4,9 м³/мин
- Мощность электродвигателя: 3 – 30 кВт
- Рабочее давление: 0,7 – 1,5 МПа (7 – 15 бар)
Компрессорный винтовой блок BAOSI YNT80A (BBBT..)
Компрессорный винтовой блок BAOSI YNT80A (BBBT..)
- Мощность, кВт 15-30
- Код производителя YNT80A (BBBT..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 1.20-4.90
- Мощность ном. (3000 об/мин), кВт 18.5
64 700 ₽
Компрессорный винтовой блок BAOSI YNT70B (BBHT..)
Компрессорный винтовой блок BAOSI YNT70B (BBHT..)
- Мощность, кВт 15-22
- Код производителя YNT70B (BBHT..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 1.22-3.52
- Мощность ном. (3000 об/мин), кВт 11
48 600 ₽
Компрессорный винтовой блок BAOSI YNT70A (BBDT..)
Компрессорный винтовой блок BAOSI YNT70A (BBDT..)
- Мощность, кВт 11-18.5
- Код производителя YNT70A (BBDT..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 0.92-2.94
- Мощность ном. (3000 об/мин), кВт 11
44 500 ₽
Компрессорный винтовой блок BAOSI YNT55A (BBCT..)
Компрессорный винтовой блок BAOSI YNT55A (BBCT..)
- Мощность, кВт 7.5-15
- Код производителя YNT55A (BBCT..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 0.48-2.09
- Мощность ном. (3000 об/мин), кВт 7.5
31 300 ₽
Компрессорный винтовой блок BAOSI YNT46A (BNSK..)
Компрессорный винтовой блок BAOSI YNT46A (BNSK..)
- Мощность, кВт 3.5-5.5
- Код производителя YNT46A (BNSK..)
- Раб.давление, бар 7-12,5
- Производительность, м3/мин 0.30-0.83
- Мощность ном. (3000 об/мин), кВт 5.5
29 200 ₽
Компрессорный винтовой блок Baosi YNT60A (BBIT)
Компрессорный винтовой блок Baosi YNT60A (BBIT)
- Мощность, кВт 7.5-11
- Код производителя YNT60A (BBIT..)
- Раб.давление, бар 7-12.5
- Производительность, м3/мин 0.46-1.65
- Мощность ном. (3000 об/мин), кВт 7.5
по запросу
Серия YNE
Флагманская линейка для компрессоров средней и высокой мощности с прямым ПРИВОДОМ.
- Диапазон производительности: от 2,2 до 70,16 м³/мин
- Мощность электродвигателя: 15 – 450 кВт
- Рабочее давление: 0,6 – 1,5 МПа (6 – 15) бар
Конструктивные особенности и ключевые преимущества серии YNT
- Конструктивная надежность и экономичность
Внедрение обновленной геометрии винтовой пары позволило добиться максимального коэффициента полезного действия (КПД) при сжатии воздушной смеси. Новая форма роторов увеличивает удельную выдачу воздуха на каждый киловатт затраченной мощности. - Модернизированный профиль роторов
Инженеры Baosi модернизировали внутреннюю систему смазки, внедрив принудительное межкамерное распыление охлажденного масла. Эффективный теплосъем между первой и второй ступенями сжатия позволяет приблизить процесс к термодинамически идеальному — изотермическому, что снижает затраты энергии на сжатие воздуха. - Минимизация внутренних потерь
За счет прецизионной точности сборки и измененной конфигурации камер сжатия удалось существенно сократить обратные перетечки (внутренние утечки) воздуха. Это техническое решение обеспечило стабильную производительность компрессора даже при длительной непрерывной работе в условиях пиковых температурных нагрузок.
Компрессорный винтовой блок BAOSI YNE204RA (AA7C..)
Компрессорный винтовой блок BAOSI YNE204RA (AA7C..)
- Мощность, кВт 55-220
- Код производителя YNE204RA (AA7C..)
- Раб.давление, бар 7-17
- Производительность, м3/мин 8.78-22.64
- Мощность ном. (3000 об/мин), кВт 110
201 600 ₽
Компрессорный винтовой блок BAOSI YNE178RB (AA8C..)
Компрессорный винтовой блок BAOSI YNE178RB (AA8C..)
- Мощность, кВт 45-185
- Код производителя YNE178RB (AA8C..)
- Раб.давление, бар 7-17
- Производительность, м3/мин 6.74-18.03
- Мощность ном. (3000 об/мин), кВт 90
195 000 ₽
Компрессорный винтовой блок BAOSI YNE163RA (AA4K..)
Компрессорный винтовой блок BAOSI YNE163RA (AA4K..)
- Мощность, кВт 37-132
- Код производителя YNE163RA (AA4K..)
- Раб.давление, бар 7-17
- Производительность, м3/мин 4.90-11.16
- Мощность ном. (3000 об/мин), кВт 55
152 800 ₽
Компрессорный винтовой блок BAOSI YNE114RB (BD3W..)
Компрессорный винтовой блок BAOSI YNE114RB (BD3W..)
- Мощность, кВт 15-37
- Код производителя YNE114RB (BD3W..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 2.20-4.09
- Мощность ном. (3000 об/мин), кВт 22
54 600 ₽
Компрессорный винтовой блок BAOSI YNE143RB (AA3D..)
Компрессорный винтовой блок BAOSI YNE143RB (AA3D..)
- Мощность, кВт 30-90
- Код производителя YNE143RB (AA3D..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 4.70-8.80
- Мощность ном. (3000 об/мин), кВт 37
105 100 ₽
Компрессорный винтовой блок BAOSI YNE143RA (AA4D..)
Компрессорный винтовой блок BAOSI YNE143RA (AA4D..)
- Мощность, кВт 27-45
- Код производителя YNE143RA (AA4D..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 4.05-7.05
- Мощность ном. (3000 об/мин), кВт 37
113 100 ₽
Компрессорный винтовой блок BAOSI YNE133RA (AA5D..)
Компрессорный винтовой блок BAOSI YNE133RA (AA5D..)
- Мощность, кВт 22-55
- Код производителя YNE133RA (AA5D..)
- Раб.давление, бар 7-15
- Производительность, м3/мин 2.40-4.34
- Мощность ном. (3000 об/мин), кВт 30
84 900 ₽

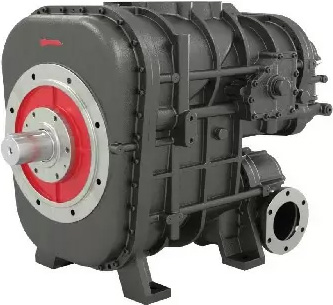

Двухступенчатые маслозаполненные винтовые блоки серии BHE
Премиальный сегмент Baosi, разработанный для максимальной энергоэффективности. Сжатие воздуха происходит последовательно в двух камерах на одном блоке.
- Диапазон производительности: от 2,48 до 114,6 м³/мин
- Мощность электродвигателя: 15 – 800 кВт
- Рабочее давление: 0,7 – 1,5 МПа (7 – 15 бар)
Конструктивные особенности и ключевые преимущества серии BHE
- Низкоскоростная концепция и акустический комфорт
В основе серии лежит использование винтовых роторов увеличенного диаметра, работающих на пониженных оборотах. Такой конструктивный подход существенно снижает механический износ подшипников, продлевает общий ресурс узла и минимизирует уровень шума и вибраций при работе компрессора. - Эффект изотермического сжатия
Инженеры Baosi модернизировали внутреннюю систему смазки, внедрив принудительное межкамерное распыление охлажденного масла. Эффективный теплосъем между первой и второй ступенями сжатия позволяет приблизить процесс к термодинамически идеальному — изотермическому, что снижает затраты энергии на сжатие воздуха. - Идеальный баланс давлений и максимальный КПД
Конструкция блока проектировалась с расчетом равного распределения степени сжатия между ступенями. Это техническое решение сводит к минимуму внутренние перетечки воздуха, значительно увеличивает объемный КПД и гарантирует стабильную подачу сжатого газа во всем рабочем диапазоне.
Компрессорный винтовой блок BAOSI BHE195L
Компрессорный винтовой блок BAOSI BHE195L
- Мощность, кВт 90-185
- Код производителя BHE195L
- Раб.давление, бар 6-13
- Производительность, м3/мин 18.71-27.15
по запросу
Компрессорный винтовой блок BAOSI BHE204L
Компрессорный винтовой блок BAOSI BHE204L
- Мощность, кВт 75-200
- Код производителя BHE204L
- Раб.давление, бар 6-17
- Производительность, м3/мин 14.76-26.53
по запросу
Компрессорный винтовой блок BAOSI BHE178L
Компрессорный винтовой блок BAOSI BHE178L
- Мощность, кВт 45-132
- Код производителя BHE178L
- Раб.давление, бар 6-17
- Производительность, м3/мин 9.01-15.19
по запросу
Компрессорный винтовой блок BAOSI BHE163L
Компрессорный винтовой блок BAOSI BHE163L
- Мощность, кВт 30-90
- Код производителя BHE163L
- Раб.давление, бар 6-17
- Производительность, м3/мин 6.22-11.40
по запросу
Компрессорный винтовой блок BAOSI BHE143L
Компрессорный винтовой блок BAOSI BHE143L
- Мощность, кВт 30-55
- Код производителя BHE143L
- Раб.давление, бар 6-15
- Производительность, м3/мин 5.25-6.88
по запросу
Компрессорный винтовой блок BAOSI BHE117L
Компрессорный винтовой блок BAOSI BHE117L
- Мощность, кВт 15-37
- Код производителя BHE117L
- Раб.давление, бар 6-15
- Производительность, м3/мин 2.48-4.13
по запросу
Компрессорные силовые узлы в сборе 5.5 – 90кВт на базе блоков BAOSI
Готовое решение для ОЕМ-производителей и глубокой модернизации компрессоров
Эти полностью собранные, отцентрованные и прошедшие заводские испытания силовой узлы разработаны для быстрой интеграции в новые компрессорные станции или для капитальной модернизации существующего оборудования. Модульный формат исключает сложные этапы проектирования, подбора отдельных компонентов, балансировки и соосной центровки валов. Для ввода в эксплуатацию достаточно зафиксировать платформы и подключить пневматические и электрические магистрали.

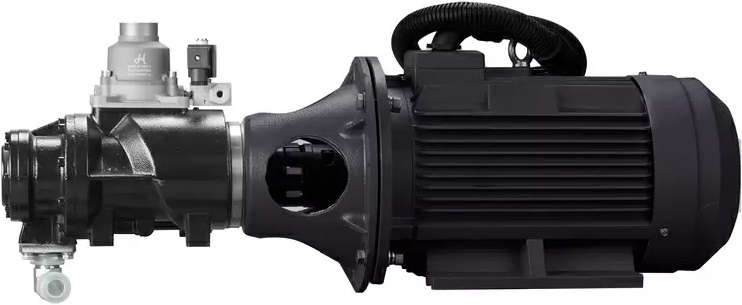

Компрессорный узел с двигателем ET-YE3 (IE3; IP55)

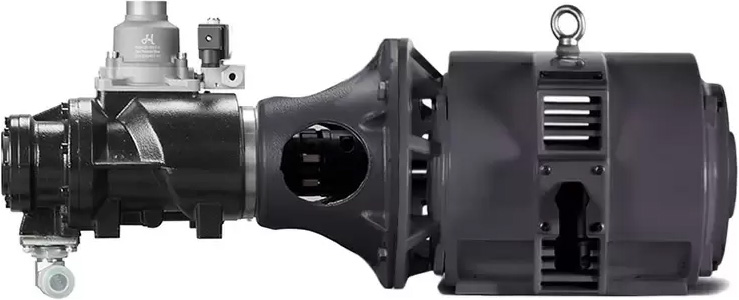

Компрессорный узел с двигателем ET-LY (IE2; IP23)
Состав инженерного комплекта
В сборке применены оригинальные индустриальные компоненты, рассчитанные на непрерывную работу в условиях пиковых нагрузок:
- Винтовой блок BAOSI YNT, YNE
- Электродвигатель ET-Motors. Высокоэффективный промышленный мотор стандарта IE2/IE, частотой вращения 2900 об/мин. Соответствует строгим стандартам IEC/DIN. Увеличенный сервис-фактор (SF1.15- 1.3) гарантирует стабильный запуск и защиту от перегрузок при пусковых моментах.
- Впускной клапан RED STAR AIV-25. Регулирующая арматура от ведущего мирового разработчика пневматических систем (входит в топ-5 глобальных производителей). Обеспечивает точное управление циклами «загрузка/холостой ход» и минимизирует потери давления на впуске.
- Соединительная муфта BAOSI с защитным кожухом. Прецизионная эластичная муфта заводского производства. Гарантирует идеальную соосность валов двигателя и винтового блока, эффективно демпфирует пусковые вибрации и крутильные колебания.
Коммерческие и эксплуатационные преимущества компрессорных узлов
- Прямая экономия бюджета более 50%
Сборка станции или ремонт на базе готового силового модуля обходятся вдвое дешевле капремонта старого компрессора или покупки нового бюджетного аналога. Это самый рентабельный инструмент для сервисных компаний и локальных производств. - Гарантия совместимости и обкатанная архитектура
Инженерная связка компонентов BAOSI, ET-MOTORS и RED STAR является эталонной и массово применяется в серийных компрессорах ведущих брендов. Это полностью исключает риски некорректной работы автоматики или дисбаланса мощностей, характерных для «самостоятельной» сборки из случайных комплектующих. - Ускорение производственных процессов
Для OEM-производителей использование предсобранных модулей позволяет отказаться от содержания избыточных складских запасов рассыпных деталей, снизить трудоемкость сборки и оперативно масштабировать объемы выпуска готовой продукции.
Компрессорный винтовой узел 11кВт-10бар-IP55 (BAOSI YNT70A+ET-YE3-132M2-2+JIV-40)
Компрессорный винтовой узел 11кВт-10бар-IP55 (BAOSI YNT70A+ET-YE3-132M2-2+JIV-40)
- Мощность, кВт 11
- Код производителя YNT70A + YE3-132M2-2 + JIV-40
- Раб.давление, бар 10
- Производительность, м3/мин 1.6
- Мощность ном. (3000 об/мин), кВт 11
92 400 ₽
Компрессорный винтовой узел 11кВт-10бар-IP23 (BAOSI YNT70A+ET-LY-132M2-2+JIV-40)
Компрессорный винтовой узел 11кВт-10бар-IP23 (BAOSI YNT70A+ET-LY-132M2-2+JIV-40)
- Мощность, кВт 11
- Код производителя YNT70A + LY-132M2-2 + JIV-40
- Раб.давление, бар 10
- Производительность, м3/мин 1.6
- Мощность ном. (3000 об/мин), кВт 11
82 800 ₽
Компрессорный винтовой узел 11кВт-8бар-IP55 (BAOSI YNT70A+ET-YE3-132M-2+JIV-40)
Компрессорный винтовой узел 11кВт-8бар-IP55 (BAOSI YNT70A+ET-YE3-132M-2+JIV-40)
- Мощность, кВт 11
- Код производителя YNT70A + YE3-132M-2 + JIV-40
- Раб.давление, бар 8
- Производительность, м3/мин 1.8
- Мощность ном. (3000 об/мин), кВт 11
106 500 ₽
Компрессорный винтовой узел 11кВт-8бар-IP23 (BAOSI YNT70A+ET-LY-132M1-2+JIV-40)
Компрессорный винтовой узел 11кВт-8бар-IP23 (BAOSI YNT70A+ET-LY-132M1-2+JIV-40)
- Мощность, кВт 11
- Код производителя YNT70A + LY-132M1-2 + JIV-40
- Раб.давление, бар 8
- Производительность, м3/мин 1.8
- Мощность ном. (3000 об/мин), кВт 11
99 000 ₽
Компрессорный винтовой узел 7,5кВт-10бар-IP55 (BAOSI YNT55A+ET-YE3-132S2-2+AIV-25)
Компрессорный винтовой узел 7,5кВт-10бар-IP55 (BAOSI YNT55A+ET-YE3-132S2-2+AIV-25)
- Мощность, кВт 7.5
- Код производителя YNT55A + YE3-132S2-2 + AIV-25
- Раб.давление, бар 10
- Производительность, м3/мин 0.85
- Мощность ном. (3000 об/мин), кВт 7.5
66 000 ₽
Компрессорный винтовой узел 7,5кВт-8бар-IP55 (BAOSI YNT60A+ET-YE3-132S2-2+AIV-25)
Компрессорный винтовой узел 7,5кВт-8бар-IP55 (BAOSI YNT60A+ET-YE3-132S2-2+AIV-25)
- Мощность, кВт 7.5
- Код производителя YNT60A + YE3-132S2-2 + AIV-25
- Раб.давление, бар 8
- Производительность, м3/мин 1.1
- Мощность ном. (3000 об/мин), кВт 7.5
69 000 ₽

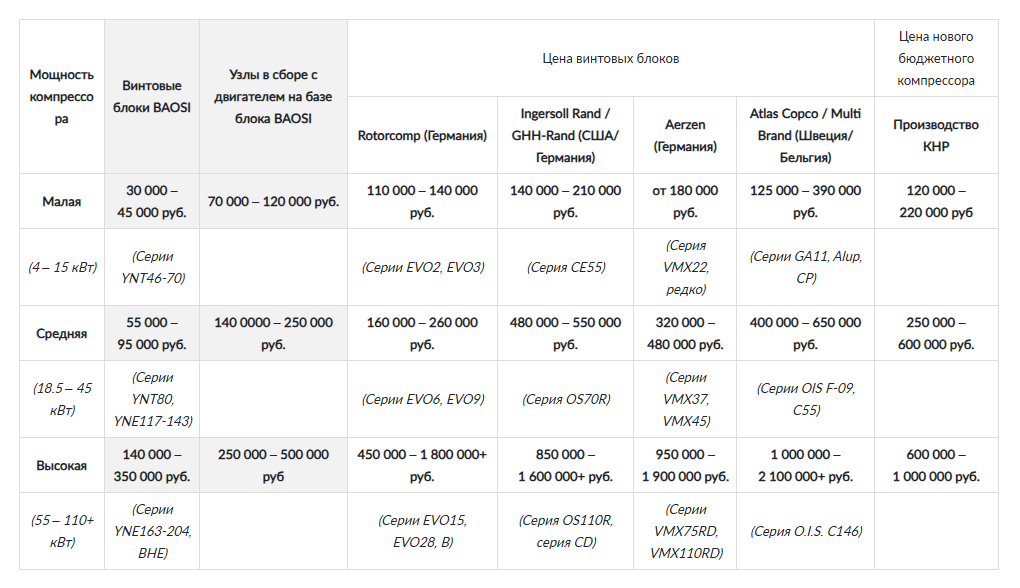

Экономическое обоснование: почему Baosi — это лучшее решение на рынке
| Мощность компрессора | Винтовые блоки BAOSI | Узлы в сборе с двигателем на базе блока BAOSI | Цена винтовых блоков | Цена нового бюджетного компрессора | |||
| Rotorcomp (Германия) | Ingersoll Rand / GHH-Rand (США/Германия) | Aerzen (Германия) | Atlas Copco / Multi Brand (Швеция/Бельгия) | Производство КНР | |||
| Малая | 30 000 – 45 000 руб. | 70 000 – 120 000 руб. | 110 000 – 140 000 руб. | 140 000 – 210 000 руб. | от 180 000 руб. | 125 000 – 390 000 руб. | 120 000 – 220 000 руб |
| (4 – 15 кВт) | (Серии YNT46-70) | (Серии EVO2, EVO3) | (Серия CE55) | (Серия VMX22, редко) | (Серии GA11, Alup, CP) | ||
| Средняя | 55 000 – 95 000 руб. | 140 0000 – 250 000 руб. | 160 000 – 260 000 руб. | 480 000 – 550 000 руб. | 320 000 – 480 000 руб. | 400 000 – 650 000 руб. | 250 000 – 600 000 руб. |
| (18.5 – 45 кВт) | (Серии YNT80, YNE117-143) | (Серии EVO6, EVO9) | (Серия OS70R) | (Серии VMX37, VMX45) | (Серии OIS F-09, C55) | ||
| Высокая | 140 000 – 350 000 руб. | 250 000 – 500 000 руб | 450 000 – 1 800 000+ руб. | 850 000 – 1 600 000+ руб. | 950 000 – 1 900 000 руб. | 1 000 000 – 2 100 000+ руб. | 600 000 – 1 000 000 руб. |
| (55 – 110+ кВт) | (Серии YNE163-204, BHE) | (Серии EVO15, EVO28, B) | (Серия OS110R, серия CD) | (Серии VMX75RD, VMX110RD) | (Серия O.I.S. C146) | ||
Проведенный анализ рыночных цен наглядно подтверждает: интеграция оборудования Baosi (BSC Group) обеспечивает максимальную выгоду при уверенно высоком уровне эксплуатационной надежности.
- Максимальная рентабельность при замене и модернизации
Установка винтового блока Baosi взамен изношенного европейского узла позволяет кардинально снизить затраты предприятия. При этом межсервисный ресурс (от 30 000 до 50 000 моточасов) остается полностью сопоставим с показателями премиальных брендов. Вы не переплачиваете за сложную логистику и бренд, получая заводское качество обработки роторов на немецких станках Kapp Niles. - Чистая экономия более 50% при покупке узла в сборе
Итоговая цена всего предсобранного силового модуля (винтовой блок Baosi + энергоэффективный двигатель ET-Motors + клапан Red Star + муфта) выходит меньше стоимости одного лишь голого винтового блока от представленных западных брендов. Учитывая, что покупка отдельного оригинального двигателя обойдется в сумму, приблизительно равную цене европейского блока, замена всей силовой группы на готовый модуль сокращает общие затраты на ремонт более чем 50%. Вы полностью обновляете ключевой рабочий контур машины, затрачивая в два раза меньше бюджета. Кроме того, стоимость такого узла в сборе составляет всего около 50% от цены самого бюджетного готового компрессора производства КНР.
Как заказать
Наша компания — официальный дистрибьютор и прямой импортер винтовых блоков Baosi в России. Все самые популярные и востребованные модификации оборудования всегда находятся в наличии на нашем складе в Москве по лучшим ценам.
Обращайтесь к нам, и мы поможем решить любую вашу задачу:
- Если у вас уже установлен блок Baosi, мы правильно подберем точное решение для его замены на новый.
- Если вы планируете модернизацию компрессора, наши инженеры предложат оптимальный вариант установки отдельного блока или готового силового узла Baosi взамен вышедшего из строя европейского узла.
За профессиональной консультацией и для оформления заказа обращайтесь к нашим специалистам. Мы гарантируем точный инженерный подбор, официальную гарантию и оперативную отгрузку.
