Фильтры сжатого воздуха ET
- Классы чистоты по ГОСТ Р ИСО 8573-1
- Преимущества фильтров ET
- Характеристики фильтрующих элементов ЕТ
Сжатый воздух обычно содержит загрязнения в твердом, жидком или газообразном состоянии, которые могут повредить пневматическое оборудование или его компоненты. С помощью фильтров возможно обеспечить эффективную очистку сжатого воздуха до любого класса чистоты.
Для определения класса чистоты сжатого воздуха используется международный стандарт ИСО 8573-1.
Классы чистоты по ГОСТ Р ИСО 8573-1
| Класс чистоты | Твердые частицы | Вода | Масло, мг/м3 | ||
| Размер, мкм | Содержание, мг/м3 | Точка росы, °С | г/м3 (при отн. вл. 100%) | ||
| 1 | 0,1 | 0,1 | -70 | 0,003 | 0,01 |
| 2 | 1,0 | 1,0 | -40 | 0,117 | 0,1 |
| 3 | 5,0 | 5,0 | -20 | 0,880 | 1,0 |
| 4 | 15,0 | 15,0 | +3 | 5,953 | 5,0 |
| 5 | 40,0 | 40,0 | +7 | 7,732 | 25,0 |
| 6 | - | - | +10 | 9,356 | - |

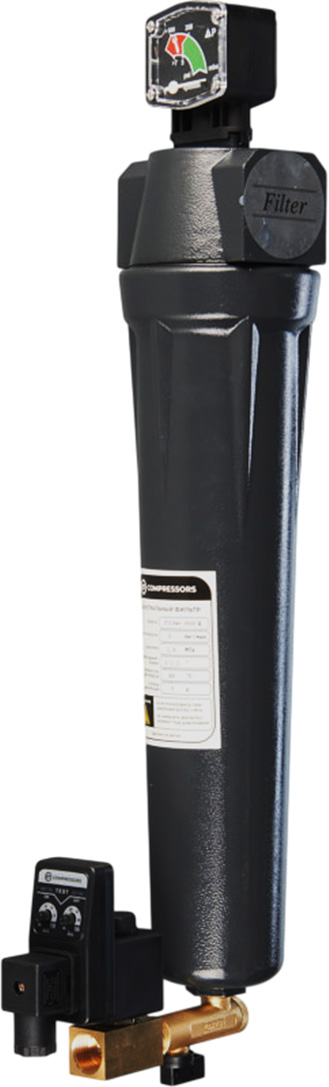

Преимущества фильтров ET
- Высокая энергоэффективность – минимальное падение давления на фильтрующих элементах
- Фильтры ET могут быть оснащены индикаторами загрязнения фильтроэлемента – дифференциальными манометрами
- Возможность оснащения автоматическими конденсатоотводчиками
- Возможность эксплуатации в любых областях применения сжатого воздуха с любыми типами компрессоров
- Могут использоваться с минеральными и синтетическими маслами, а также без масла
- Характеристики фильтроэлементов соответствуют стандарту ИСО 8573-1 2016
- Рабочее давление до 40 бар (актуально при производстве ПЭТ-тары)
Эффективность фильтрации
| Тип фильтроэлемента | Удаление твердых частиц | Удаление масел | Начальное падение давления | Входная концентрация масел |
| Q | 3 мкм (лучше класса 3 по ИСО 8573-1) | 3 мг/м3 - масло (класс 3 по ИСО 8573-1) | 0,07 бар | - |
| P | 1 мкм – твердые частицы (класс 2 по ИСО 8573-1) | 0,1 мг/м3 - масло (класс 2 по ИСО 8573-1) | 0,07 бар | 3 мг/м3 |
| S | 0,01 мкм (лучше класса 1 по ИСО 8573-1) | 0,01 мг/м3 - масло (класс 1 по ИСО 8573-1) | 0,1 бар | 0,1 мг/м3 |
| C | - | 0,003 мг/м3 - масло (класс 1 по ИСО 8573-1) | 0,1 бар | 0,01 мг/м3 |

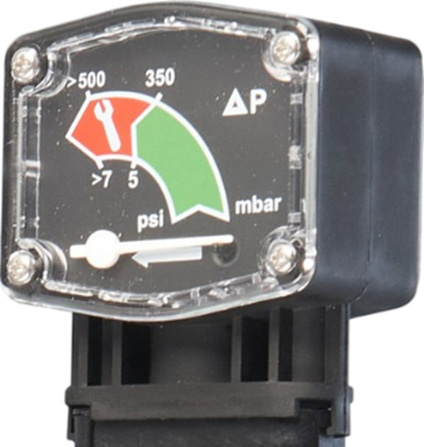

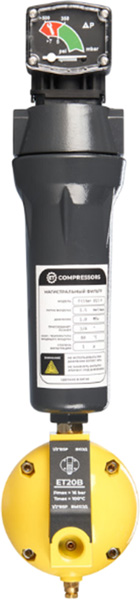

ET COMPRESSORS рекомендует применять дифференциальные манометры для контроля состояния фильтрующих элементов фильтров.
Применение манометров дифференциального давления позволяет точно определять состояние фильтрующих элементов. Отпадает необходимость в плановой замене, при которой существует вероятность заменить работоспособный фильтроэлемент.
Замена фильтрующих элементов достаточно трудоемкий процесс, зачастую требующий остановки производства, а, следовательно, приводит к убыткам. Поэтому важно производить замену фильтроэлементов при фактической необходимости, что определяется повышенным дифференциальным давлением на фильтроэлементе (стрелка манометра находится в красной зоне).
Для угольных фильтров дифференциальные манометры не применяются, так как фильтры данного типа поглощают пары масла. Срок службы угольных фильтров определяется емкостью применяемого материала и его качеством.
Характеристики фильтрующих элементов ЕТ

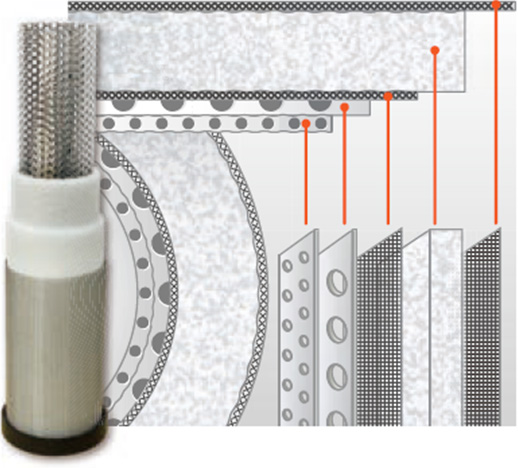

Фильтры типа Q – предварительная фильтрация
Описание
- Первый слой фильтроэлемента типа Q для задерживания твердых частиц размером 10 мкм и более крупных
- Второй слой микроволокна задерживает твердые частицы размером 3 мкм и более крупных. Второй слой также позволяет удалять крупные капли конденсата
- Расчетный срок службы составляет до 8000 часов.
- Фильтроэлемент оснащен наружным дренажным слоем для отвода конденсата

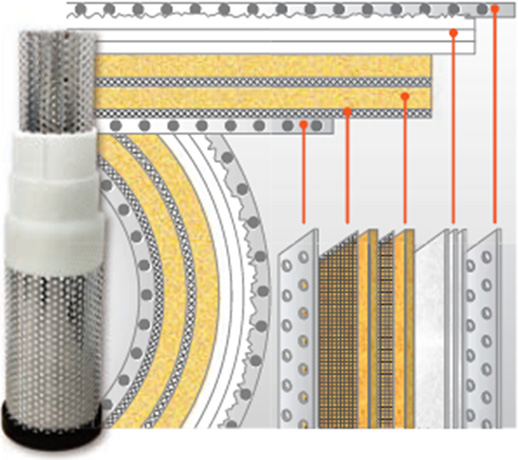

Фильтры типа P – тонкая фильтрация
Описание
- Многослойная структура из микроволоконного материала обеспечивает эффективную фильтрацию твердых частиц размером 1 мкм и более крупных, а также мелких капель конденсата используя эффект коалесценции (преобразование мелких капель в крупные)
- Расчетный срок службы составляет до 8000 часов
- Остаточное содержание масла на выходе фильтроэлемента 0,1 мг/3 при входной концентрации не более 3 мг/м3
- Фильтроэлемент оснащен наружным дренажным слоем для отвода конденсата

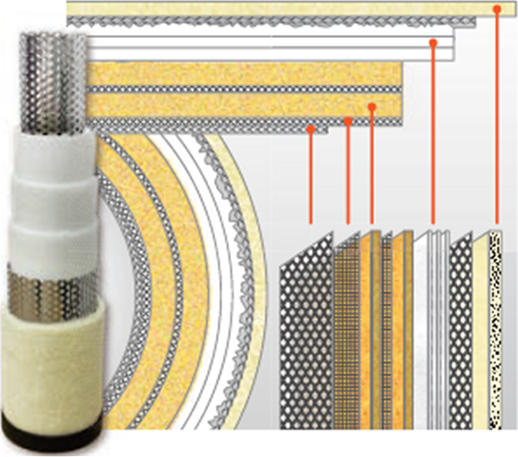

Фильтры типа S – сверхтонкая фильтрация
Описание
- Многослойная структура из микроволоконного материала обеспечивает эффективную фильтрацию твердых частиц размером 0,01 мкм и более крупных, а также мелких капель конденсата используя эффект коалесценции (преобразование мелких капель в крупные)
- Расчетный срок службы составляет до 8000 часов
- Остаточное содержание масла на выходе фильтроэлемента 0,01 мг/3 при входной концентрации не более 0,1 мг/м3
- Фильтроэлемент оснащен наружным дренажным слоем для отвода конденсата

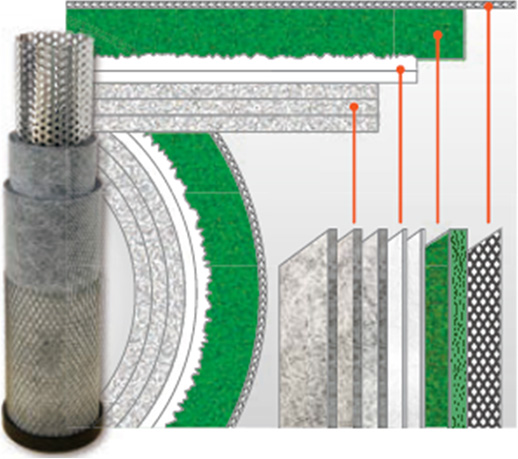

Фильтры типа C – удаление паров масел
Описание
- Пары масел поглощаются прессованным активированным углем высокой плотности, который является основным материалом фильтроэлемента
- Слой микроволокна на выходе фильтроэлемента предотвращает возможную миграцию частиц активированного угля
- Расчетный срок службы составляет до 2000 часов
- Остаточное содержание масла составляет 0,003 мг/3. При входной концентрации не более 0,01 мг/3 (отсутствие капельного масла)
