Руководство по эксплуатации винтового компрессора

Винтовой компрессор — это сложный энергетический агрегат, в котором механика, термодинамика и электроника работают в тесной связке. Его надёжность и эффективность напрямую зависят от соблюдения технологических норм на всех этапах: от монтажа и пусконаладки до ежедневной эксплуатации и планового обслуживания. При грамотном подходе ресурс винтового блока может превысить 100 000 моточасов, а КПД оставаться стабильным в течение десятилетий. Но стоит нарушить регламент — и уже через несколько тысяч часов начинается необратимый износ: зазоры между роторами увеличиваются, уплотнения теряют эластичность, масло коксуется, а система охлаждения перестаёт справляться с нагрузкой.

Последствия выходят далеко за рамки стоимости простоев. Нестабильное давление в пневмосети вызывает сбои в работе автоматизированных линий: некорректную работу роботов, снижение точности дозирования, снижение эффективности работы пневмоинструмента. Рост удельного энергопотребления — ещё более скрытая, но ощутимая проблема: при износе винтовой пары на 10% затраты на электроэнергию могут вырасти на 15–20%, что за год превращается в сотни тысяч рублей дополнительных расходов. Особенно опасны нарушения в области безопасности: перегрев из-за отказа вентилятора, утечка масла при повреждении трубопроводов, работа без заземления — всё это создаёт реальные риски возгорания, поражения током или травмирования персонала.

Многие предприятия считают, что приобретение оборудования от известного бренда автоматически гарантирует безотказную работу. Это неверно. Даже самый передовой агрегат выходит из строя, если его эксплуатируют без понимания физики процесса, игнорируют параметры окружающей среды или пренебрегают базовыми процедурами обслуживания. Поэтому необходим документ, объединяющий инженерные знания, практический опыт и требования производителей — не просто список действий, а пошаговая методология, адаптированная под реальные условия эксплуатации.

Руководство по эксплуатации винтовых компрессоров призвано стать не формальным документом, а рабочим инструментом для инженеров, механиков и операторов. Оно должно помогать принимать решения: когда проводить ТО, как интерпретировать данные с датчиков, как реагировать на аварийные сигналы — и, главное, как предотвратить поломку, а не устранять её последствия. Потому что в промышленности надёжность измеряется не временем безотказной работы, а предсказуемостью поведения оборудования в любых условиях.

Устройство и принцип работы: что нужно знать перед запуском

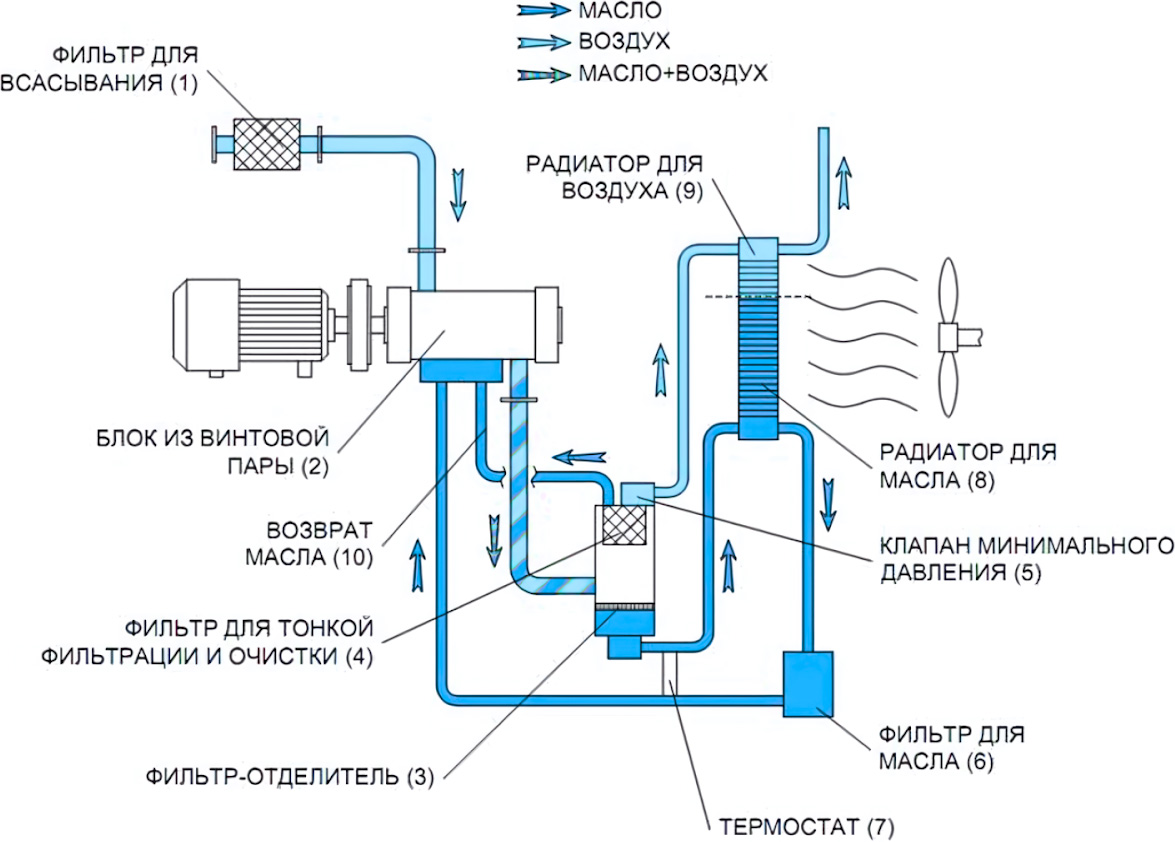

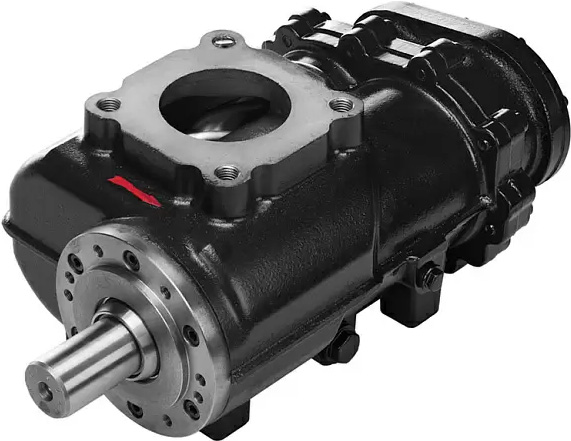

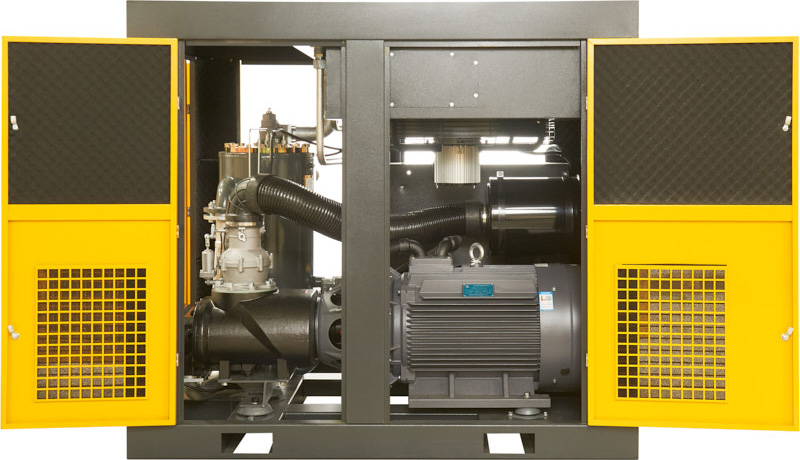

Перед началом эксплуатации важно понимать, как устроен и функционирует агрегат — это позволяет не просто следовать инструкциям, но осознанно реагировать на отклонения в работе. В основе винтового воздушного компрессора лежит винтовой блок: два ротора сложного профиля — ведущий (с меньшим числом зубьев) и ведомый (с большим), вращающиеся в противоположных направлениях внутри герметичного корпуса. При вращении между зубьями и стенками корпуса формируются полости переменного объёма: у всасывающего патрубка они объем полостей наибольший, заполняясь воздухом, затем постепенно сужаются, перемещаясь к нагнетательной части, откуда сжатый воздух подается в пневмосистему. Этот процесс объёмного вытеснения обеспечивает плавную, непрерывную подачу сжатого воздуха без пульсаций.

В маслозаполненных моделях масло подаётся непосредственно в камеру сжатия и выполняет три критические функции. Во-первых, оно уплотняет микрозазоры между роторами и корпусом, повышая объёмный КПД. Во-вторых, смазывает подшипники и поверхности трения, предотвращая износ. В-третьих, отводит до 80% тепла, выделяющегося при сжатии, — без этого компрессор перегрелся бы за считанные минуты. Однако масло после камеры сжатия должно быть отделено от воздуха, иначе оно попадёт в пневматическую систему. Отделение масла от воздуха происходит в два этапа: сначала — в циклонной камере, где за счёт центробежной силы удаляется до 90% масляного тумана, затем — в сепараторе из стекловолокна, где улавливаются оставшиеся мельчайшие капли. Работа сепаратора основана на принципе колесценции, при котором мелкие капли масла, проходя через микроволоконный материал, соединяютя, образуя более крупные капли. Эффективность сепаратора непосредственно влияет на чистоту воздуха и срок службы фильтров в линии сжатого воздуха потребителя.

Блок управления — это «мозг» агрегата. Он не просто включает и выключает двигатель при достижении заданных пределов давления (например, включение при давлении 6 бар, отключение при давлении 8 бар), но и обеспечивает защиту: отключает компрессор при превышении температуры масла (обычно >110 °C), падении давления масла, обрыве приводного ремня или перегрузке двигателя. Современные контроллеры также фиксируют наработку, предупреждают о приближении ТО и могут передавать данные дистанционно в централизованную систему.

Знание этих принципов помогает понять, почему так важно: следить за уровнем и качеством масла (иначе нарушается смазывание, охлаждение и уплотнение), своевременно менять сепаратор (при его блокировке растёт перепад давления и температура), не отключать вентиляторы принудительно (перегрев неизбежен) и не игнорировать предупреждения контроллера (он реагирует на изменения параметров до того, как критические отклонения приведут к аварии). Оператор, понимающий физику процесса, не просто нажимает кнопки — он обеспечивает стабильную и безопасную работу всего технологического цикла.

Подготовка к первому пуску и ежедневные проверки

Первый пуск нового оборудования или после длительного простоя оборудования — ответственный этап, от которого зависит дальнейшая стабильность работы. Необходимо начать с проверки уровня масла: определяйте уровень только при полностью остановленном агрегате и остывшем масле (минимум через 15 минут после остановки), чтобы жидкость стекла в масляный резервуар. Уровень должен находиться в пределах «MIN–MAX» на смотровом стекле; недолив вызовет масляное голодание подшипников, перелив — повышение давления и выброс масла через клапан всасывания.

Затем необходимо провести визуальный осмотр на предмет утечек. Обратите внимание на стыки трубопроводов масляной системы, фланцы охладителя и места подключения воздушных магистралей. Даже небольшая течь масла со временем приведёт к снижению уровня и перегреву, а утечка сжатого воздуха — к росту энергопотребления и нестабильности давления в сети. Если компрессор оснащён водяным охлаждением, убедитесь в отсутствии течей в соединениях теплообменника и шлангах.

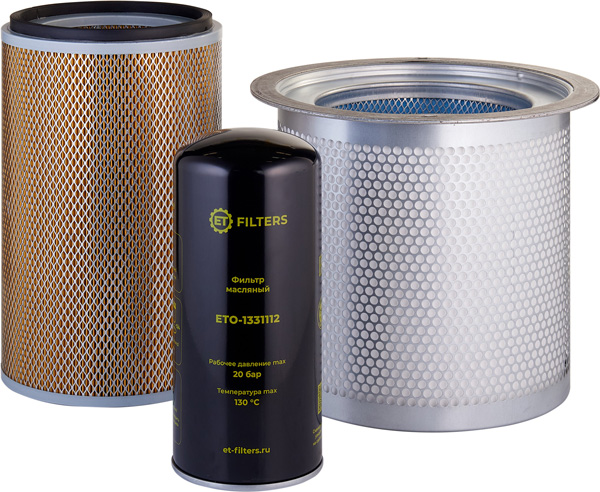

Чистота воздушного фильтра критична: его загрязнение увеличивает перепад давления на входе, снижает производительность и заставляет двигатель работать с повышенной нагрузкой. На большинстве моделей предусмотрен индикатор загрязнения (механический или электронный) — при срабатывании фильтр необходимо заменить, а не продувать. Проверьте натяжение клиновых или поликлиновых ремней (если привод ременной): прогиб при усилии 20–30 Н должен составлять 5–8 мм на каждые 100 мм расстояния между шкивами. Слабо натянутый ремень проскальзывает, вызывая перегрев и износ; перетянутый — увеличивает нагрузку на подшипники.

Не забудьте осмотреть конденсатоотводчики рефрижераторного осушителя, фильтров, а также ресивера. Если используются шаровые краны, они должны быть чистыми, без следов коррозии, и легко открываться/закрываться. Если же применены автоматические конденсатоотводчики, необходимо проверить их работоспособность. Неработоспособные конденсатоотводчики приведут к скоплению конденсата и его попаданию в пневмосистему.

Для снижения затрат времени на обслуживание, рекомендовано применение автоматических конденсатоотводчиков для всех компонентов системы подготовки сжатого воздуха (циклонные сепараторы, фильтры, рефрижераторные осушители, ресиверы).

Перечень необходимых проверок перед запуском оборудования

• Уровень масла в пределах нормы (при остывшем агрегате).
• Отсутствие видимых утечек масла, воздуха и охлаждающей жидкости.
• Воздушный фильтр не загрязнен, индикатор блокировки не сработал.
• Натяжение ремня соответствует заводским нормам (при ременном приводе).
• Дренажные краны/конденсатоотводчики осушителя и ресивера исправны и находятся в рабочем положении.

Регламент технического обслуживания: интервалы и объёмы работ

Регламент технического обслуживания — основа долговечности и стабильной работы оборудования. Он основан на циклической схеме, где каждая операция направлена на предотвращение возможных проблем (износ компонентов, перегрев, др.), а не на устранение проблем и их последствий. Типовые интервалы привязаны к наработке в моточасах и подразумевают строгое соблюдение последовательности действий.

Как правило, после 500 ч работы рекомендована замена смазочного масла и масляного фильтра. На данном этапе считается, что компрессор прошел период обкатки и готов к длительной эксплуатации. На отметке 2 000 моточасов проводится базовое ТО: замена компрессорного масла, масляного фильтра и воздушного фильтра. Это критически важная операция — даже небольшое превышение срока замены масла приводит к снижению его вязкости и щелочного числа, что ухудшает смазывающие и охлаждающие свойства. Масляный фильтр задерживает загрязнения и продукты износа; его засорение вызывает срабатывание перепускного/байпасного клапана и попадание неочищенного масла в систему. Воздушный фильтр защищает роторы винтового блока от абразивного износа — его замена обязательна, даже если визуально он кажется чистым.

Через 4 000 моточасов добавляется замена фильтра-сепаратора масляного тумана. Этот элемент из стекловолокна отделяет масло от сжатого воздуха; при его загрязнении, падение давления на нем резко возрастает, что приводит к росту температуры и перегрузке двигателя.

Через 8 000 моточасов выполняется углублённая диагностика: ревизия клапанов минимального и максимального давления (очистка от нагара, проверка герметичности), диагностика подшипников винтового блока и электродвигателя на повышенный люфт и шум, проверка датчиков давления, температуры и уровня масла. Погрешность даже в 0,2 бар по давлению отключения может привести к нештатным циклам «нагрузка–холостой ход», увеличивая износ.

Самый ответственный этап 16 000 – 24 000 моточасов: измерение осевых и радиальных зазоров винтовой пары с помощью индикаторных часовых головок или лазерной системы. Допустимое отклонение — не более 0,05 мм от номинала. При превышении требуется либо прецизионная подтяжка подшипниковых узлов (если конструкция это позволяет), либо демонтаж винтового блока для восстановления или замены.

Важно: все указанные интервалы — базовые. При работе в условиях высокой температуры окружающей среды (>35 °C), запылённости (стройплощадки, цеха без фильтрации) или влажности (>75%) они сокращаются на 30–50%. Например, в помещении с высокой запыленностью замена воздушного фильтра может требоваться каждые 500 – 1 000 часов. Поэтому инструкция по обслуживанию винтовых компрессоров всегда должна дополняться анализом реальных условий эксплуатации.

Типичные ошибки при эксплуатации винтового компрессора и их последствия

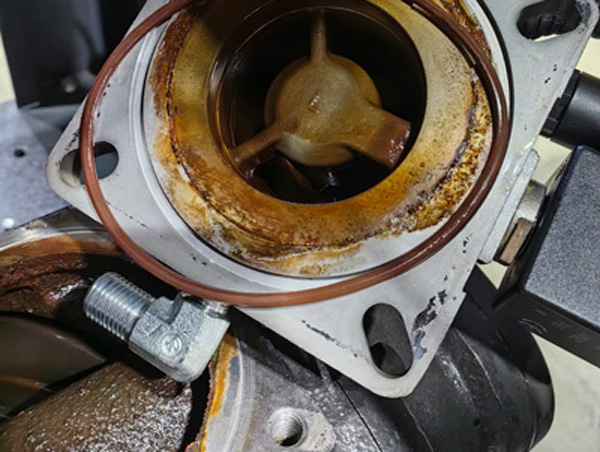

Ошибки в эксплуатации винтового компрессора редко проявляются мгновенно — они накапливаются, постепенно снижая ресурс и повышая риски аварии. Одна из самых распространённых — игнорирование своевременной замены воздушного фильтра. При засорении воздушного фильтра начинается снижение поступаемого в винтовой блок воздуха, что ведет к снижению производительности, увеличивается нагрузка на двигатель, а повышение значения вакуума може прривести к повреждению (схлопыванию) воздушного фильтра. В винтовой блок начинает поступать пыль и мелкие частицы, которые действуют как абразив и приводящие к повышению абразивного износа поверхности роторов. Первые признаки — рост температуры масла и падение производительности. Со временем появляется характерный «скрежет» при вращении, увеличивается вибрация, а замер зазоров показывает неравномерный износ. В тяжёлых случаях требуется полная замена винтовой пары — операция, сопоставимая по стоимости с покупкой нового винтового блока.

Использование некачественного или несоответствующего типа масла — ещё одна частая ошибка. Минеральные масла быстро окисляются при высоких температурах, образуя коксовые отложения на роторах, в маслопроводах и на клапанах. Это нарушает циркуляцию, снижает эффективность охлаждения и приводит к локальному перегреву. Признаки: резкое повышение температуры масла (выше 100 °C даже при нормальной нагрузке), потемнение масла до чёрного цвета, появление гари в вентиляционных отверстиях. В итоге заклинивают подшипники или выходит из строя масляный насос. При тяжелых условиях эксплуатации рекомендовано применение синтетических смазочных масел.

Отсутствие регулярного дренажа ресивера кажется мелочью, но последствия серьёзны. Конденсат накапливается, вызывая коррозию внутренних стенок и образование ржавчины, которая затем попадает в пневмосеть. Это приводит к заклиниванию пневмоклапанов, износу цилиндров инструментов и браку продукции (например, в покрасочных цехах). Признак — влага в воздушных шлангах, даже при исправном осушителе.

Работа без осушителя в условиях высокой влажности или при низких температурах особенно опасна зимой: конденсат в трубопроводах замерзает в дросселях, клапанах и фитингах, блокируя подачу воздуха. Оборудование продолжает работать, но давление в сети падает, компрессор переходит в постоянный режим нагрузки, перегревается и останавливается по защите при перегреве.

Перегрузка по давлению (например, при блокировке нагнетательного клапана или ошибке в настройке контроллера) создаёт избыточную механическую нагрузку на уплотнения роторов и подшипники. Это вызывает ускоренный износ сальников, утечку масла и попадание его в воздушный поток.

Правильная эксплуатация винтового компрессора требует не только знаний, но и дисциплины — многие аварии можно предотвратить, если вовремя отреагировать на ранние признаки.

• Температура масла превысила 110 °C и не снижается в течение 2 минут.
• Резкое увеличение вибрации или появление металлического стука/скрежета.
• Утечка масла из корпуса или поддона, особенно в районе винтового блока.
• Автоматическая остановка по защите — повторный запуск без диагностики запрещён.
• Резкое падение производительности при нормальном давлении в сети (возможно, разрушение ротора).

Безопасность и требования к условиям размещения

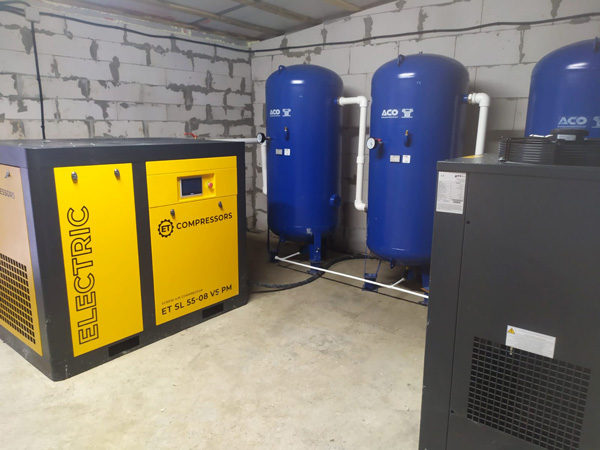

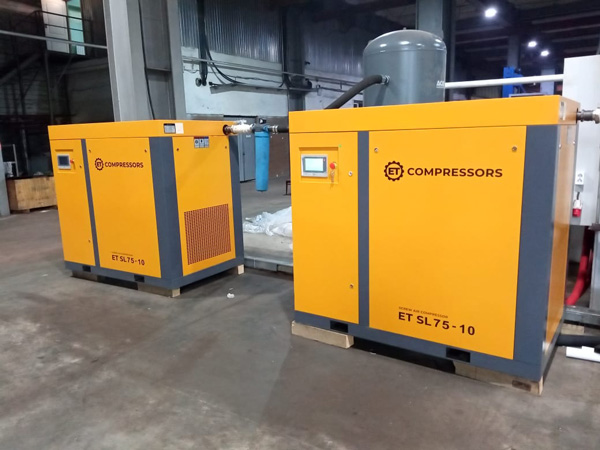

Безопасная и долговечная работа оборудования невозможна без соблюдения базовых требований к его надлежащему размещению. Прежде всего, агрегат должен быть установлен в помещении с достаточным объёмом воздухообмена. Минимальное расстояние до ближайших стен и других объектов — 0,8–1,0 метр с каждой стороны и не менее 1,5 метров сверху. Это необходимо не только для доступа при обслуживании, но и для обеспечения стабильного притока охлаждающего воздуха. При недостаточном зазоре отработанный горячий воздух рециркулирует, вызывая рост температуры всасываемого потока и, как следствие, перегрев компрессора.

Вентиляция помещения должна быть спроектирована с учётом тепловой мощности агрегата. Объём приточного воздуха должен быть не меньше, чем объём вытяжки, создаваемой собственным вентилятором компрессора (обычно 5000 – 10000 м³/ч у средних моделей). В противном случае в помещении скапливается тепло и ухудшает охлаждение компрессора. Работа в полностью закрытых боксах или подвалах без принудительной вытяжки категорически запрещена: даже кратковременная эксплуатация в таких условиях может привести к выходу из строя электроники и возгоранию изоляции.

Особое внимание уделяется электропитанию. Напряжение должно находиться в пределах ±5% от номинала; просадки или импульсные перенапряжения вызывают сбои в блоке управления, ложные срабатывания защиты и износ контакторов. Обязательно наличие качественного заземления с сопротивлением не более 4 Ом — это защищает не только оборудование, но и персонал от поражения током при пробое изоляции.

Доступность для обслуживания — не второстепенный, а технологический параметр. Вокруг агрегата должно быть свободное пространство минимум 0,8 м с боков, 1,2 м спереди (для замены фильтров и масла) и 1,0 м сзади (для осмотра вентилятора и теплообменника). Отсутствие такого доступа замедляет ТО, увеличивает риск повреждения компонентов при демонтаже и часто приводит к пропуску операций — например, визуального контроля утечек.

Нарушение этих требований, даже если оборудование работает без сбоев, считается производителем нарушением условий эксплуатации. Это служит основанием для отказа в гарантийном ремонте, а в 80% случаев приводит к сокращению срока службы винтового блока в 2 – 3 раза и более. Надёжность обеспечивается правильным монтажом и соблюдением инженерных норм ещё на стадии проектирования компрессорной станции.

Зимняя эксплуатация и особенности работы в экстремальных условиях

Зимняя и экстремальная эксплуатация требует не просто соблюдения регламента, а его адаптации под конкретные климатические и производственные условия. При температуре окружающей среды ниже +5 °C вязкость масла резко возрастает, что затрудняет прокачку по системе и создаёт риск масляного голодания в первые секунды после пуска. Поэтому перед включением необходимо прогреть масло до +15…+25 °C. Это достигается либо встроенным ТЭНом в картере (включается за 1–2 часа до запуска), либо внешним предпусковым подогревателем. Пуск «на холодную» вызывает повышенный износ подшипников и уплотнений, а в морозы ниже –10 °C может привести к разрыву масляных каналов из-за гидроудара.

Особую опасность представляет конденсат. При отрицательных температурах он замерзает в дренажных линиях, клапанах автоматического дренажа и даже внутри рефрижераторных осушителей, блокируя отвод влаги. В результате конденсат накапливается и попадает в пневмосистему, где замерзает в тонких каналах пневмоинструментов и клапанов. Для предотвращения этого применяют обогрев дренажных трубок (саморегулирующимся греющим кабелем), установку дренажных клапанов с принудительной продувкой или автоматические электронные дренажи с функцией «антизамерзания» — кратковременной продувки при каждой активации.

Выбор масла также критичен: стандартные всесезонные масла могут застывать уже при –20 °C, тогда как специальные смазочные масла сохраняют текучесть до –40 °C и ниже. Важно, чтобы температура застывания масла была как минимум на 10 °C ниже минимальной ожидаемой температуры эксплуатации. В условиях низких температур рекомендовано применение высококачественных синтетических масел.

В условиях высокой запылённости (строительные площадки, карьеры, цементные заводы) стандартная инструкция по обслуживанию винтовых компрессоров требует корректировки. Интервалы замены воздушного фильтра сокращаются в несколько раз, а для защиты основного фильтра устанавливают предварительные ступени — циклоны или инерционные пылеуловители. Без них даже качественный фильтр забивается за 200–300 часов, что приводит к абразивному износу роторов и росту энергопотребления.

Важно понимать: никакая универсальная инструкция не может учесть все локальные факторы — влажность прибрежного воздуха, солевой туман, концентрацию древесной пыли или высокая запыленность. Поэтому грамотная эксплуатация начинается с анализа условий на объекте и внесения поправок в регламент ТО. Только так можно обеспечить надёжность там, где отказ недопустим.

Как превратить эксплуатацию винтовых компрессоров в привычку

Грамотная эксплуатация винтового компрессора должна быть обязанностью не только одного механика, а стать частью производственной дисциплины. Ключевой элемент — ведение журнала эксплуатации, где фиксируются не только даты ТО, но и фактические параметры: температура масла, перепад давления на фильтрах, уровень вибрации, наработка. Такие записи позволяют выявить тенденцию — например, постепенный рост температуры при неизменной нагрузке сигнализирует о блокировке теплообменника или износе роторов.

Обучение персонала не менее важно. Оператор должен не просто нажимать кнопки, а понимать, почему нельзя запускать агрегат без прогрева при низкой температуре, как засорённый воздушный фильтр влияет на КПД, что означает появление посторонних звуков при работе оборудования. Регулярные инструктажи и разбор типовых отказов формируют ответственность и снижают количество ошибок.

Современный подход — переход от планово-предупредительного к превентивному обслуживанию. Датчики вибрации, температуры масла и перепада давления на фильтрах передают данные в единую систему мониторинга. Алгоритмы анализируют отклонения в реальном времени и предупреждают о рисках задолго до аварии — например, при начале дисбаланса ротора или снижении эффективности охлаждения.

Когда руководство по эксплуатации винтовых компрессоров становится не пыльным документом на полке, а рабочим инструментом, привычкой ежедневных проверок, инструментом анализа, результат не заставляет себя ждать: ресурс оборудования приближается к расчетному (100 000+ моточасов), количество внеплановых простоев стремится к нулю, а совокупная стоимость владения снижается на 25–40% за счёт экономии на ремонтах ипотреблению энергии. В этом случае компрессор перестаёт быть «энергетическим монстром» и становится надёжной, предсказуемой частью производства.
