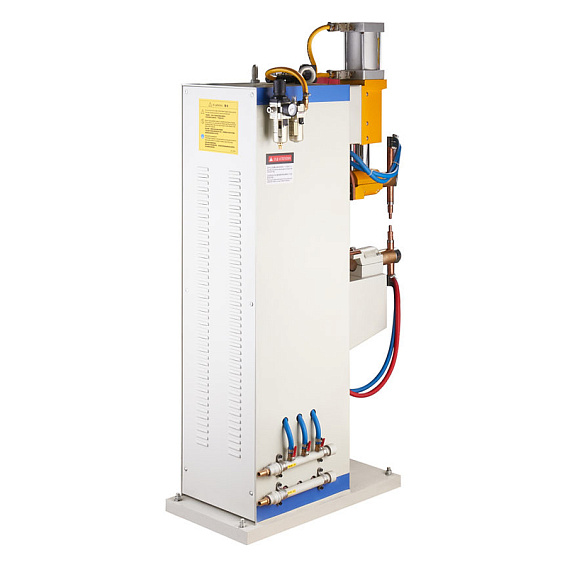

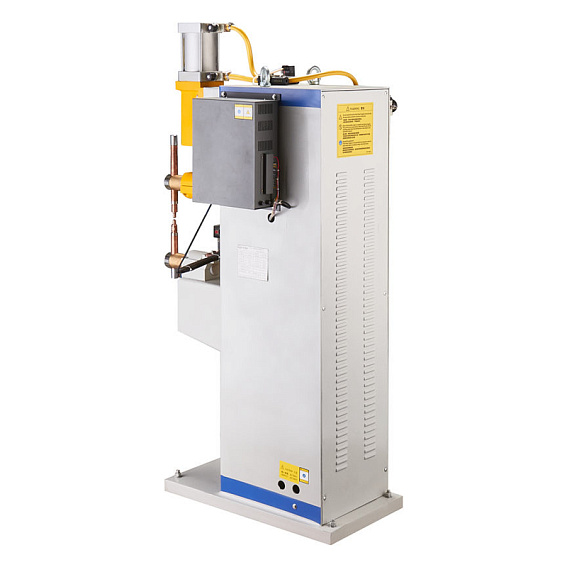

Стационарная машина WL-SP-50K производства компании HWASHI (Китай) предназначена для двухсторонней контактной точечной сварки. Машина снабжена пневматическим приводом с линейным ходом верхнего плеча, выносным блоком управления сварочными параметрами. В машине установлен трансформатор переменного тока. Электрододержатели и электроды являются водоохлаждаемыми. Пневматический цилиндр с хромированными штоками и прокладками с пониженным коэффициентом трения рассчитан на долгий срок службы. Цилиндрические направляющие стержни и призматические точные роликовые направляющие пневмоцилиндра обеспечивают точный ход и надежную работу.

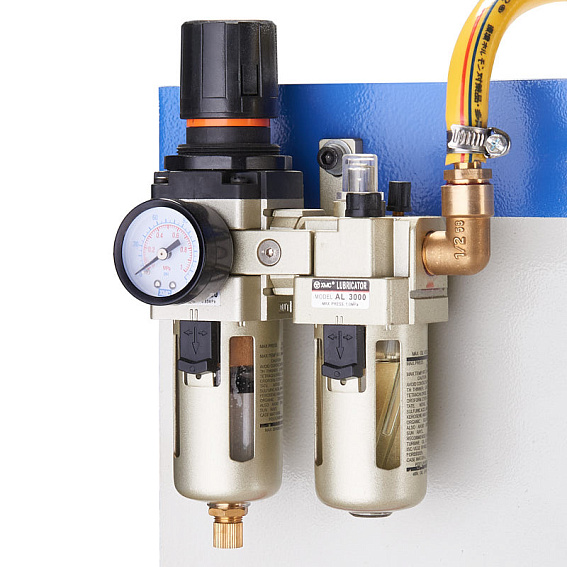

В сварочную машину установлен фильтр-регулятор для сжатого воздуха. Прочная конструкция корпуса машины, использование комплектующих известных мировых европейских и японских производителей, обеспечивают надежную работу оборудования, точность настройки, стабильное качество сварки и высокие эксплуатационные характеристики.
Особенности стационарной машины WL-SP-50K

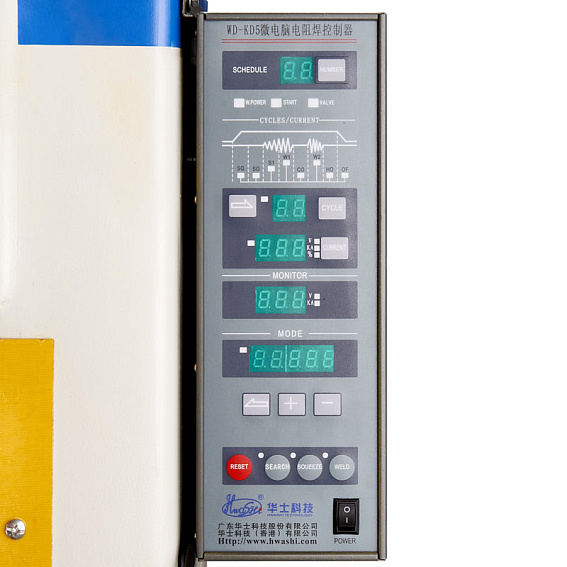

- Блок управления позволяет устанавливать 11 сварочных параметров;
- Возможность сохранения до 16 сварочных программ в памяти контроллера;
- Линейное перемещение верхнего рабочего плеча;
- Пневматический привод сжатия;

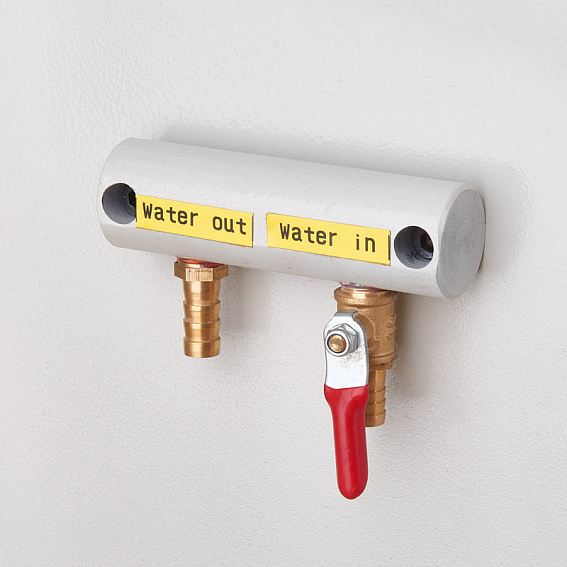

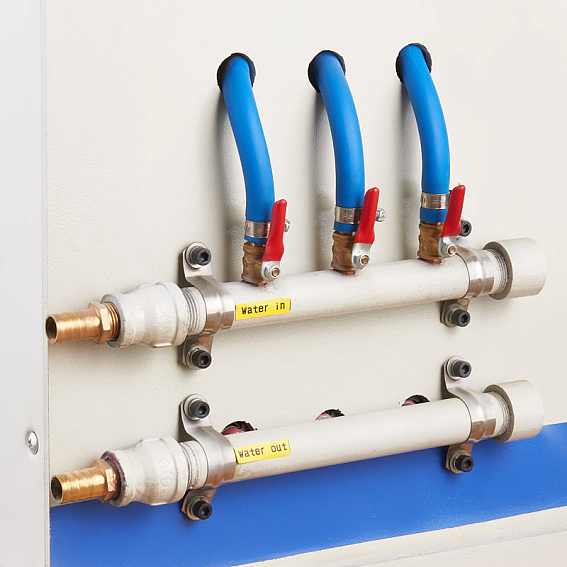

- Водяное охлаждение трансформатора, электродов и электрододержателей;
- Регулируемое усилие на электродах;
- Компенсация колебаний напряжения сети в пределах ±15%;
- Диагностика неисправностей и функция автоматической защиты;
- Счетчик количества сварочных циклов.
Программируемые параметры
| Параметр | Описание | Диапазон |
|---|---|---|
SQUEEZE TIME
|
ВРЕМЯ СЖАТИЯ | 0 – 99 циклов |
PRE-WELD TIME
|
ПРЕДСВАРОЧНОЕ ВРЕМЯ | 0 – 99 циклов |
PRE-WELD CURR
|
ПРЕДСВАРОЧНЫЙ ТОК | 0 – 99 % |
COOL TIME
|
ВРЕМЯ ОХЛАЖДЕНИЯ | 0 – 9,9 сек |
SLOPE UP TIME
|
ВРЕМЯ НАРАСТАНИЯ СВАРОЧНОГО ТОКА | 0 – 99 циклов |
WELD TIME
|
ВРЕМЯ СВАРКИ 1 | 0 – 99 циклов |
CURRENT
|
ТОК СВАРКИ 1 | 0 – 99 циклов |
|
WELD TIME
|
ВРЕМЯ СВАРКИ 2 | 0 – 99 циклов |
|
CURRENT
|
ТОК СВАРКИ 2 | 0 – 99 циклов |
HOLD TIME
|
ВРЕМЯ ВЫДЕРЖКИ | 0 – 99 циклов |
OFF TIME
|
ВРЕМЯ ОТКЛЮЧЕНИЯ | 0 – 99 циклов |
Технические характеристики оборудования
| Модель | Единица измерения | HWASHI WL-SP-25K |
|---|---|---|
| Машины для точечной сварки переменного тока | - | |
| Ход верхнего плеча | - | линейный |
| Привод сжатия | - | пневматический |
| Номинальная мощность | кВА | 50 |
| Ток короткого замыкания | А | 19 500 |
| Напряжение питающей сети, 50 Гц | В | 380 |
| Сечение кабеля при длине L=30 м | мм2 | 35 |
| Класс изоляции | - | F |
| Минимальный/максимальный вылет электродов | мм | 500 |
| Усилие на электродах при давлении 6 бар при минимальном/максимальном вылете электродов | даН | 500 |
| Ход электродов | мм | 80 |
| Давление сжатого воздуха | бар | 6 |
| Расход воздуха | л/мин | 42 |
| Ø воздушного подающего шланга | мм | 9 |
| Расход воды | л/мин | 1 |
| Ø посадочный конуса электрода | мм | 12,7 |
| Масса сварочной машины | кг | 350 |
| Габариты, Д × Ш × В | мм | 900 × 480 × 1600 |
