Реле давления для компрессора
В системах пневматического энергоснабжения компрессорное оборудование не может функционировать в непрерывном режиме без ущерба для своей работоспособности и ресурса. В отличие от вентиляторов или насосов, работающих на проток, поршневые и винтовые агрегаты предназначены для генерации избыточного давления в замкнутом объеме ресивера или сети. Если исключить из цепи управления автоматический регулятор, электродвигатель будет работать постоянно, нагнетая воздух даже после достижения предельных значений. Такой режим эксплуатации неизбежно приводит к критическому перегреву обмоток статора и подшипниковых узлов, так как система охлаждения часто рассчитана на циклическую нагрузку с периодами остывания. Длительная работа под максимальной нагрузкой вызывает термическую деформацию деталей поршневой группы или заклинивание винтовой пары из-за теплового расширения зазоров до нуля. Кроме того, постоянное потребление электроэнергии при отсутствии полезной работы (когда сеть уже заполнена сжатым воздухом) ведет к колоссальному перерасходу энергоносителей и экономически нецелесообразной эксплуатации установки.
Ключевой функцией автоматики является поддержание давления в сети в строго заданном рабочем диапазоне. Реле давление для компрессора выполняет роль интеллектуального управляющего элемента, который непрерывно мониторит текущие параметры среды в ресивере и управляет цепью питания электродвигателя. Принцип действия устройства основан на сравнении фактического давления с двумя уставками: нижним порогом включения (например, 8 бар) и верхним порогом отключения (например, 10 бар). При падении давления в сети ниже минимального значения, вызванном отбором воздуха потребителями, контакты реле замыкаются, запуская двигатель. Как только давление достигает верхней уставки, цепь размыкается, и компрессор переходит в режим покоя или холостого хода. Таким образом, устройство обеспечивает не просто включение и выключение, а автоматическое регулирование производительности системы, гарантируя стабильность пневмосети, защиту двигателя от перегрузок и оптимальный энергетический баланс оборудования.
Выбор реле давления по диапазону давления в системе
| Тип компрессора | Применение | Рабочее давление | Рекомендуемая модель реле давления |
Ток |
|---|---|---|---|---|
| Бытовой / Гаражный | Бытовое применение | 6-8 бар | До 11 бар | 220/380В |
| Стандартный промышленный | Общепромышленное | 8-10 бар | До 11 бар | 220/380В |
| Высокого давления | Лазерная резка, подкачка колес большегрузов, спецзадачи | 12- 25 бар | До 16, 25, 35 бар | 380В |
Электрическая совместимость: 220 В vs 380 В
Корректный выбор коммутационной аппаратуры определяется типом питающей сети и мощностью установленного электродвигателя, так как физические процессы разрыва электрической цепи в однофазных и трехфазных системах имеют принципиальные различия. Для бытовых мастерских, гаражных комплексов и полупрофессиональных станций, где мощность привода не превышает 2,2–3,0 кВт, стандартом является подключение к однофазной сети переменного тока напряжением 220 В. В таких схемах применяется специализированное реле давления для компрессора 220в, контакты которого рассчитаны на коммутацию высоких пусковых токов (в 6–8 раз превышающих номинальный ток двигателя) при наличии одной фазы и нуля. Конструкция контактной группы таких устройств оптимизирована для гашения дуги, возникающей при разрыве цепи с индуктивной нагрузкой в условиях относительно низкого напряжения, но значительной силы тока.
Реле давления 220В
- Подключение 220В(1~), 4.0кВт
- Тип контактов 2 pol., NC
- Присоединительная резьба 1/4"внутренняя
- Подключение 220В(1~), 4.0кВт
- Раб.давление, бар 3-11
- Тип контактов 2 pol., NC
- Присоединительная резьба 1/4"внутренняя
- Подключение 220В(1~), 2.2кВт
- Раб.давление, бар 2,5-11
- Тип контактов 2 pol., NC
- Присоединительная резьба 1/4"внутренняя
- Подключение 220В(1~), 2.2кВт
- Раб.давление, бар 2,5-11
- Тип контактов 2 pol., NC
- Присоединительная резьба 3/8"внутренняя
В промышленном секторе, где используются агрегаты мощностью от 4 кВт и выше, питание осуществляется от трехфазной сети 380 В. Здесь критически важно использовать реле давления для компрессора 380в, имеющее три независимые пары контактов для одновременной коммутации всех трех фаз (L1, L2, L3). Трехфазные двигатели требуют симметричного подачи напряжения; обрыв или неполное включение одной из фаз (перекос фаз) приводит к работе двигателя «на двух фазах», что вызывает стремительный перегрев обмоток и выход узла из строя за считанные минуты. Коммутационная способность контактов в таких реле рассчитана на работу с более высоким линейным напряжением, где длина пробоя дуги больше, а требования к изоляционным материалам жестче.
Реле давления 380В
- Подключение 220В(1~), 1.5кВт, 380в(3~), 10кВт, 660в(3~), 10кВт
- Раб.давление, бар 4-11
- Тип контактов 3 pol., NC
- Присоединительная резьба 1/2"внутренняя
- Подключение 220В(1~), 1.5кВт, 380в(3~), 10кВт, 660в(3~), 10кВт
- Раб.давление, бар 5-25
- Тип контактов 3 pol., NC
- Присоединительная резьба 3/8"внутренняя
- Подключение 220В(1~), 1.5кВт, 380В(3~), 10кВт, 660В(3~), 10кВт
- Раб.давление, бар 3-11
- Тип контактов 3 pol., NC
- Присоединительная резьба 3/8"внутренняя
- Раб.давление, бар 7,5-25
- Тип контактов 3 pol., NC
- Присоединительная резьба 1/2"внутренняя
Использование устройства с несоответствующими электрическими характеристиками несет прямую угрозу безопасности и работоспособности оборудования. Установка реле, рассчитанного на 220 В, в цепь управления двигателем 380 В приведет к мгновенному пробою изоляции между контактами и корпусом, короткому замыканию и возможному возгоранию из-за невозможности погасить дугу высокого напряжения. И наоборот, применение трехфазного реле 380 В в слаботочной однофазной цепи часто resultaт в ненадежном контакте: усилие прижима и материал накладок могут быть не адаптированы под малые токи, что вызовет окисление поверхностей, рост переходного сопротивления и локальный перегрев с последующим оплавлением клемм. Поэтому соответствие класса напряжения реле параметрам питающей сети является обязательным условием безопасной эксплуатации.
Как определить, какое напряжение питания у вашего компрессора?
- Проверка паспортной таблички (шильдика) электродвигателя: найдите графу «V» или «Voltage», где будут указаны значения 220–230 В (для однофазных) или 380–400 В (для трехфазных моделей).
- Анализ схемы подключения в клеммной коробке двигателя: наличие трех выводов (плю земля) обычно указывает на однофазную схему, тогда как шесть выводов (для схем «звезда» или «треугольник») свидетельствуют о трехфазном исполнении.
- Осмотр типа вилки и кабеля питания: бытовые модели комплектуются стандартной вилкой с двумя штырями и заземлением, промышленные агрегаты часто подключаются напрямую через кабель-канал или имеют силовой разъем промышленного стандарта (например, IEC 60309).
- Замер напряжения мультиметром на вводном автомате линии: перед подключением нового оборудования необходимо убедиться, что в щитке присутствует одна фаза (220 В между фазой и нулем) или три фазы (380 В между любыми двумя фазами).
Принцип работы и настройка порогов
Функционирование механического регулятора давления базируется на преобразовании энергии сжатого воздуха в механическое перемещение чувствительного элемента, который управляет электрической контактной группой. Основным рабочим органом устройства является эластичная мембрана или подвижный поршень, находящийся в непосредственном контакте с пневматической магистралью ресивера. Давление воздуха воздействует на площадь мембраны, создавая усилие, направленное против натяжения регулируемых пружин. Когда давление в системе достигает установленной верхней уставки (например, 8 бар), сила воздействия газа преодолевает сопротивление основной пружины, вызывая смещение толкателя. Это механическое движение через систему рычагов размыкает нормально замкнутые контакты, обесточивая катушку пускателя или непосредственно цепь двигателя, что приводит к остановке компрессора. Обратный процесс происходит при потреблении воздуха: по мере падения давления в ресивере до нижнего порога (например, 6 бар) усилие пружины становится доминирующим, возвращая мембрану в исходное положение и замыкая контакты для повторного запуска агрегата. Именно реле давление для компрессора обеспечивает этот автоматический цикл, поддерживая параметры сети в заданном коридоре без вмешательства оператора.

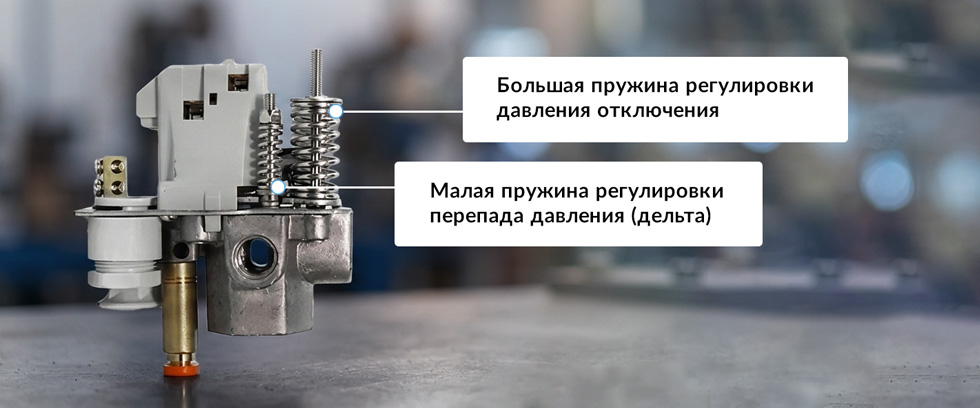

Точная калибровка рабочих параметров осуществляется посредством двух независимых регулировочных узлов, расположенных под крышкой корпуса. Основная (большая) пружина отвечает за установку уровня давления отключения (верхний порог). Вращение регулировочной гайки по часовой стрелке увеличивает натяжение, повышая значение давления, при котором компрессор остановится; выкручивание гайки снижает этот порог. Важно понимать, что изменение настройки основной пружины смещает весь рабочий диапазон: если увеличить давление выключения с 8 до 10 бар, то и давление включения автоматически вырастет пропорционально, сохраняя существующую разницу (дельту). Для коррекции этой разницы предназначена вторая, меньшая по размеру дифференциальная пружина. Она регулирует величину гистерезиса — интервала между включением и выключением. Увеличение натяжения дифференциальной пружины расширяет диапазон (например, с 2 бар до 4 бар), что означает, что при верхнем пороге 10 бар компрессор включится не на 8, а на 6 барах. Ослабление этой пружины сужает диапазон, заставляя агрегат запускаться чаще, но на более короткое время.
Грамотная настройка этих параметров является критическим фактором долговечности оборудования. Слишком малый дифференциал (менее 1–1,5 бар) приводит к эффекту «тактования»: компрессор запускается и останавливается слишком часто, не успевая остыть, что вызывает интенсивный износ пусковой аппаратуры, перегрев обмоток двигателя и ускоренную деградацию поршневой группы из-за отсутствия фазы отдыха. Чрезмерно большой дифференциал может привести к падению давления в сети ниже минимально необходимого для работы пневмоинструмента перед очередным запуском. Оптимальная настройка, при которой дифференциал составляет 2–3 бар для поршневых компрессоров, обеспечивает баланс между стабильностью давления в сети и минимизацией количества пусковых циклов, тем самым максимально продлевая ресурс механических и электрических узлов установки.
Дополнительные функции: защита и безопасность
Современные устройства управления компрессорным оборудованием выходят за рамки простой коммутации электрической цепи, интегрируя в себя критически важные системы активной защиты.

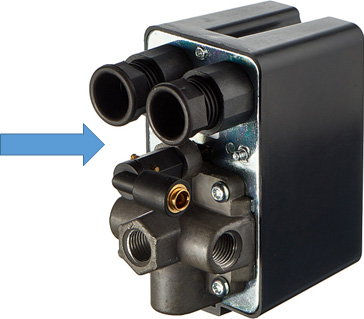

Разгрузочные клапаны
Все модели реле давления для компрессора оснащаются разгрузочным клапаном, ключевой функций которого является автоматический сброс избыточного давления из нагнетательного патрубка и головки цилиндра сразу после остановки двигателя. Соединений клапана может быть осуществлено металлической трубкой с резьбой или гибкой нейлоновой трубкой с быстросъемами.
Клапан механически связан с контактной группой реле. В момент размыкания контактов и отключения двигателя клапан открывается, стравливая остаточное давление (обычно 1–2 бар) в атмосферу. Это необходимо для обеспечения «легкого пуска»: если не сбросить давление, двигателю при следующем запуске придется преодолевать сопротивление сжатого газа в цилиндре с самого начала хода поршня. Такой пуск под нагрузкой вызывает многократное превышение пусковых токов, что ведет к перегреву обмоток, срабатыванию автоматов защиты или даже обрыву ремня привода.

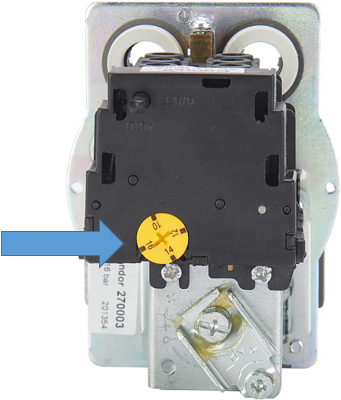

Тепловое реле в трехфазных моделях
Для защиты электродвигателя компрессора от перегрузок и перегрева в трехфазных моделях предусмотрено тепловое реле. Оно отключает питание, если ток превышает установленное значение, предотвращая сгорание обмоток двигателя
- Термическая защита обмоток: непрерывно отслеживает силу тока, проходящую через прессостат к двигателю. В случае критического нагрева или заклинивания ротора реле моментально размыкает цепь, предотвращая выход из строя электродвигателя.
- Индивидуальная калибровка: блоки оснащены регулировочным диском. Это позволяет настроить порог срабатывания точно под ампераж конкретного компрессора.
- Модульная замена: Если из строя выходит контактная группа, вам не нужно менять всё устройство. Достаточно заменить компактный блок, что значительно дешевле и быстрее.
Выбор реле давления с встроенным модулем зависит от номинального тока электродвигателя (указан на шильдике):
| Модель вставки (максимальный ток, А) |
Диапазон настройки (А) | Применение (поршневые компрессоры) |
|---|---|---|
| 6.3 | 4.0 – 6.3 | Небольшие |
| 10 | 6.3 – 10.0 | Стандартные |
| 16 | 10.0 – 16.0 | Мощные |
| 20 | 16.0 – 20.0 | Высоконагруженное |
| 24 | 20-24 | Высоконагруженное |
Типичные неисправности реле давления и их признаки
- Компрессор не включается при падении давления: окисление или подгорание контактов, обрыв подводящих проводов, выход из строя мембраны или поломка основной пружины.
- Компрессор не выключается при достижении верхнего порога: залипание контактов вследствие сваривания при дуговом разряде, неправильная настройка дифференциальной пружины, утечка воздуха в импульсной трубке, ведущая к ложному занижению показаний.
- Частые циклы включения/выключения (тактование): слишком малая настройка дифференциала (дельты), наличие утечек в пневмосети, неисправность обратного клапана на выходе из компрессора.
- Утечка воздуха через разгрузочный клапан: выход из строя обратного клапаны на ресивере компрессора, износ уплотнительного седла клапана, попадание грязи или конденсата под тарелку клапана, нарушение регулировки момента открыти.
- Срабатывание тепловой защиты без видимого перегрева: деградация биметаллической пластины термоконтакта, ослабление контакта в клеммной коробке, вызывающее локальный нагрев.
Монтаж и подключение: типичные ошибки
Качество работы системы автоматического управления напрямую зависит от соблюдения технологии монтажа, где даже незначительные отступления от норм могут привести к нестабильности всей пневмосети. Одной из самых распространенных ошибок является установка прибора в резьбовое отверстие ресивера или трубопровода без использования надлежащих уплотнительных материалов. Применение обычной ленты ФУМ или недостаточное количество пакли часто приводит к микроподсосам воздуха, которые искажают реальное давление в импульсной камере устройства. Мембрана реагирует на эти пульсации ложными сигналами, вызывая хаотичное включение и выключение двигателя. Для герметизации соединений сжатого воздуха необходимо использовать специализированные анаэробные герметики или паронитовые прокладки, рассчитанные на высокое давление, чтобы исключить любые утечки через резьбу.
Критической ошибкой, угрожающей пожарной безопасностью, является прямое подключение силовых кабелей мощных электродвигателей (свыше 2,2 кВт) непосредственно к контактной группе регулятора. Контакты большинства механических реле не рассчитаны на коммутацию больших пусковых токов, которые в 6–8 раз превышают номинальный ток двигателя. При прямом включении между контактами возникает мощная электрическая дуга, приводящая к мгновенному оплавлению пластика, свариванию серебряных накладок и полному отказу узла. Для таких схем обязательным элементом является использование магнитного пускателя или контактора: реле управляет лишь слаботочной катушкой пускателя, которая, в свою очередь, коммутирует основную нагрузку, обеспечивая надежную и долговечную работу цепи.
Не менее опасным является игнорирование требований по заземлению металлического корпуса устройства. Компрессорное оборудование генерирует значительный уровень статического электричества и вибраций, что может привести к повреждению изоляции проводов внутри корпуса и появлению потенциала на металлических частях. Отсутствие заземляющего проводника создает риск поражения персонала электрическим током при касании корпуса, а также может вызвать помехи в работе чувствительной электроники. Важно помнить аксиому: даже самое качественное и дорогое устройство автоматизации выйдет из строя или станет источником опасности при нарушении элементарных правил монтажа и электробезопасности.
Выбор и эксплуатация: как продлить срок службы
Долговечность системы автоматического управления компрессором закладывается еще на этапе подбора оборудования. Ключевым параметром при выборе является коммутационная способность контактов, которая должна иметь запас прочности относительно номинального тока электродвигателя. Рекомендуется выбирать устройства с предельным током нагрузки не менее чем в 1,5 раза превышающим паспортное значение мотора. Этот запас необходим для компенсации высоких пусковых токов и предотвращения эрозии контактной группы в течение всего срока эксплуатации. Игнорирование этого правила приводит к быстрому выгоранию серебряных накладок и необходимости частой замены узла.
В процессе эксплуатации критически важно поддерживать чистоту и герметичность пневматической части прибора. Раз в полгода следует проводить визуальный осмотр резьбового соединения на предмет утечек, используя мыльный раствор или течеискатель. Даже микроскопический подсос воздуха искажает давление в мембранной камере, заставляя устройство работать в нештатном режиме. Особое внимание следует уделить защите от конденсата: влага, попадающая вместе со сжатым воздухом внутрь корпуса, может вызвать коррозию пружин и залипание мембраны. Регулярная продувка импульсной трубки и установка влагоотделителя перед прибором значительно снижают риск внутренних поломок. Соблюдение этих простых правил гарантирует, что **реле давление для компрессора** прослужит весь заявленный ресурс, обеспечивая стабильную работу пневмосети без аварийных остановок. Этот маленький, но критически важный элемент является мозговым центром системы, от надежности которого зависит безопасность и эффективность всего компрессорного оборудования.
Чек-лист ежегодного технического обслуживания реле давления
- Проверка электрических контактов: вскрытие корпуса, визуальная оценка состояния накладок на предмет нагара или оплавления, при необходимости — очистка мелкой шкуркой или замена контактной группы.
- Контроль герметичности пневмоподвода: протяжка резьбового соединения, замена уплотнительной ленты или прокладки при наличии признаков утечки воздуха.
- Очистка внутренней полости: удаление пыли, грязи и окислов с поверхности мембраны и толкателя, проверка свободы хода подвижных элементов.
- Верификация порогов срабатывания: сверка фактического давления включения и выключения с показаниями манометра эталонного класса, при необходимости — повторная калибровка регулировочными винтами.
Надежность, проверенная десятилетиями: как выбрать реле давления для компрессора
На российском рынке промышленного оборудования реле давления (прессостаты) играют роль «сердца» системы управления компрессором. От их точности зависит не только стабильность работы, но и безопасность всей пневмосистемы.
Наша компания поставляет компоненты для автоматизации уже более 30 лет. Являясь прямыми импортерами и официальными дистрибьюторами, мы сформировали ассортимент, который отвечает запросам как частных мастерских, так и крупнейших заводов России.
Качество продукции подтверждено многолетним опытом эксплуатации и официальной гарантией на весь ассортимент. Свяжитесь с нами любым удобным способом, и наши эксперты помогут вам подобрать идеальное реле для вашего компрессора!
