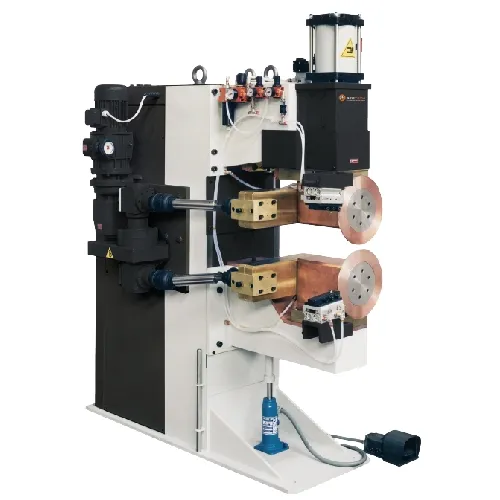

Машины шовной сварки

Данное оборудование предназначено для контактной сварки роликовыми электродами из медных сплавов, которые формируют непрерывный шов. Машины данного типа обеспечивают высококачественное продольное или поперечное соединение изделий с требованиями к герметичности шва: цилиндрических контейнеров, огнетушителей, радиаторов, резервуаров, фильтров и т.п.

Согласно требованиям и техническому заданию заказчика выпускаются специальные версии машин для сварки переменным током, постоянным током с трехфазным трансформатором или среднечастотным инвертором (частота 1000 Гц). Среднечастотные машины обеспечивают высококачественные сварные соединения при большой скорости сварки и представляют собой идеальное решение для соединения тонких листов металла, а также сетчатых фильтров при минимальной деформации металла.

Партнеры компании Рутектор - итальянская компания СЕА и китайский производитель HERON - являются одними из мировых лидеров в технологии контактной шовной сварки и поставляют как продольные машины, так и поперечные в различных силовых исполнениях. Помимо стандартных решений, производители предлагают оборудование шовной сварки под индивидуальные запросы.

Читать полностью Свернуть
  • Основная информация
  • Сертификаты

Шовная сварка — это вид контактной сварки. При этом заготовки свариваются внахлест непрерывным швом под давлением, передаваемым вращающимся роликом. В зависимости от частоты импульсов и скорости вращения электродов, получаются два типовых соединения. В ассортименте компании Рутектор широко представлено оборудование шовной сварки лидирующих компаний мира: итальянского производства CEA и китайского производителя HERON.

Технические параметры

Машины поперечной шовной сварки серии RT

Машины продольной шовной сварки серии RL81

RT80

RT802T

RT81

RT1802T

Напряжение питающей сети 50/60 Гц, В

400

400

400

400

400

Номинальная мощность при ПВ 50%, кВА

60

60

80

180

80

Ток плавления предохранителей, А

150

150

200

400

200

Напряжение вторичного контура, В

5.1

5.1

6.7

9.5

6.7

Вылет электродов, мм

450

450

800

450

800

Рабочий ход электродов, мм

80

80

80

100

80

Максимальное усилие на сварочных роликах, даН

470

470

470

1200

470

Расход охлаждающей жидкости, л/мин

6

6

6

7

6

Скорость сварки, мм/мин

0.6-4.2

0.6-4.2

0.6-4.2

0.8-5.0

0.6-4.2

Максимальные свариваемые толщины углеродистой стали, мм

1.2+1.2

1.2+1.2

1.2+1.2

2+2

1.2+1.2

Максимальные свариваемые толщины нержавеющей стали, мм

1.5+1.5

1.5+1.5

1.5+1.5

3+3

1.5+1.5

Размеры, мм

1150х800х2020

1150х800х2020

1450х800х2100

1450х800х2100

1450х800х2100

Масса, кг

800

800

900

1540

900

Приводной ролик

нижний

нижний+верхний

верхний

нижний+верхний

верхний

Привод

клино-ременный

дифференциальный

прямой через кулак Гука

дифференциальный

прямой через кулак Гука
