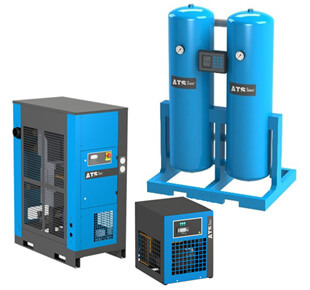

В атмосферном воздухе всегда имеется некоторое количество водяного пара, концентрация которого растет при увеличении давления. Таким образом, сжатый воздух, подаваемый в пневматическую сеть от компрессора, содержит влагу, которая может привести к коррозии трубопроводов, поломкам оборудования, снижению качества конечного продукта. Существуют различные способы осушения сжатого воздуха. На практике чаще всего используют охлаждение и адсорбцию.

На выходе из компрессора сжатый воздух может достигать температуры 90-110 °С, проходя по воздушной магистрали происходит его постепенное охлаждение, при этом выделяется (конденсируется) влага.

Осушители сжатого воздуха с охлаждением
  • 1. Компрессор
  • 2. Охладитель
  • 3. Сепаратор
  • 4. Фильтр предварительный
  • 5. Рефрижераторный осушитель

Охладитель

Охладитель или осушители сжатого воздуха с охлаждением

Охладитель сжатого воздуха устанавливается в пневматической линии для предварительного охлаждения воздуха от компрессора и удаления образовавшейся влаги с помощью сепаратора, входящего в комплект охладителя. Это устройство позволяет удалить до 75% влаги. Оставшаяся влага удаляется с помощью осушителя. Охладитель представляет из себя конвективный теплообменник, охлаждаемый окружающим воздухом, принудительно поступающий от вентилятора. Вентилятор может иметь как электрический, так и пневматический привод. Также нашли применение водяные охладители, в которых охлаждение сжатого воздуха обеспечивается потоком воды через теплообменник.

Сепаратор

Сепаратор, вид осушителя сжатого воздуха

Сепаратор представляет из себя металлический стакан, внутри которого воздух завихряется благодаря дефлекторам. Проходя по спирали, сжатый воздух увлекает за собой капли водомасляной эмульсии и за счет центробежных сил и сил инерции капли оседают на стенках стакана и скапливаются на его дне. Скопившаяся эмульсия удаляется из сепаратора через дренажный клапан. Сепаратор может быть укомплектован клапаном автоматического слива конденсата.

Осушитель холодильного типа

В осушителе холодильного типа влага удаляется путем охлаждения сжатого воздуха до близких к 0 температур. Охлаждение происходит в две стадии. На первой стадии в теплообменнике «воздух-воздух» происходит охлаждение сжатого воздуха при помощи холодного воздушного потока, поступающего из отделителя конденсата. На второй стадии теплообменник «фреон – воздух» понижает температуру сжатого воздуха до заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и отделяются от воздуха. Получаемый конденсат сливается автоматическим электронным конденсатоотводчиком. Далее холодный сухой воздух поступает обратно в теплообменник "воздух-воздух", где нагревается входящим горячим воздухом. Такой способ охлаждения позволяет возвращать тепловую энергию охлажденному воздуху и исключить появление конденсата ниже по потоку от осушителя. Существуют осушители, объединяющие в едином корпусе охладитель, сепаратор, предварительный фильтр и осушитель.

Осушитель сжатого воздуха холодильного типа

Осушение адсорбцией

В некоторых промышленных процессах необходим сжатый воздух, полностью очищенный от паров воды. Для большинства промышленных процессов достаточно использовать холодильный осушитель, но для достижения идеальной очистки необходима установка адсорбционного осушителя. К особым случаям, требующим идеальной очистки, относятся воздухопроводы, проложенные вне помещения, холодильное оборудование, специальные производственные процессы. Осушение адсорбцией базируется на физических принципах притяжения молекул воды молекулами десиканта (адсорбента) под воздействием адгезии (неравномерного межмолекулярного притяжения). Влага задерживается поверхностными и глубинными слоями адсорбента, химической реакции при этом не происходит. Адсорбент имеет открытую пористую структуру и большую удельную площадь поверхности. В качестве адсорбентов применяются различные материалы, такие как молекулярные сита, силикагели, алюмосиликагели, а также активированный уголь. Выбор типа адсорбента зависит от условий осушения, а также от типа регенерации в конкретном осушителе. Каждый тип адсорбента характеризуется собственным порогом насыщения, при превышении которого он уже не способен удерживать больше влагу. После завершения фазы адсорбции начинается фаза регенерации - холодная или горячая в зависимости от типа осушителя. Поэтому практически любой адсорбционный осушитель непрерывного действия состоит как минимум из двух колонн с адсорбентом - один адсорбер поглощает влагу из проходящего через него сжатого воздуха, другой адсорбер в это время подвергается регенерации. Принципиально осушители адсорбционного типа имеют отличие в том, каким воздухом проводить регенерацию - холодным или горячим.

Осушители с холодной регенерацией

Осушители сжатого воздуха с холодной регенерацией

Сжатый содержащий пары воды воздух движется снизу вверх по одному из адсорберов, в то время как адсорбент в другом адсорбере регенерируется небольшим потоком уже осушенного воздуха. После этого происходит автоматическое переключение на обратный цикл. Потери на регенерацию при данном способе осушения составляют 7-15 %. Они могут быть минимизированы при установке дополнительной системы регулирования потребления энергии», которая с помощью датчика отслеживает точку росы рабочего воздуха под давлением на выходе. Этот датчик передает значение точки росы под давлением в микропроцессорный контроллер, который определяет, превышает ли точка росы под давлением на выходе заданное значение. Если точка росы под давлением на выходе суше, чем заданное значение, микропроцессорный контроллер не позволит открыть клапаны продувки, тем самым эта система является функцией экономии электроэнергии.

Осушители с горячей регенерацией

Осушители сжатого воздуха с горячей регенерацией

В осушителях этого типа регенерация происходит за счет горячего воздуха, подаваемого воздуходувкой, создающей небольшое избыточное давление, на электронагреватель, после которого воздух подается в колонну с осушаемым адсорбентом для его восстановления и выбрасывается в атмосферу. Применение метода горячей регенерации вместе с продолжительным циклом адсорбции позволяет полнее использовать поглотительную емкость адсорбента. В осушителях горячей регенерации нет потерь сжатого воздуха, однако воздух, подаваемый на продувку нагревается до температур 160-180 °С, что требует больших затрат электроэнергии. Поэтому осушители данного типа целесообразно применять при больших расходах сжатого воздуха. Компания Рутектор предлагает осушители горячей регенерации OMI с пропускной способностью до 248 м3/мин.
