Установки водопонижения


Установки водопонижения



Водопонижение и водоотведение – искусственное понижение уровня грунтовых вод, сильно насыщенных водой, при проведении строительных работ, прокладке газо-нефтепроводов, осушении котлованов и т.д.

В зависимости от характеристик грунта, глубины залегания грунтовых вод, требуемого уровня погружения, используются различные методы водопонижения.

Таблица рекомендуемых способов водопонижения

Характеристика грунта

Коэффициент фильтрации k,
м/сут

Рекомендуемые способы водопонижения при глубине понижения уровня грунтовых вод, м

до 4–5

до 18–20

Глина

менее 0,005

Электроосушение

Суглинок

0,005–0,4

Легкие одноярусные иглофильтровые установки

Многоярусные иглофильтровые установки или эжекторные иглофильтры

Супеси

0,2–0,7

Песок:

мелкозернистый
мелкий
средний


1,2–2,0
2,0–10,0
10,5–25,0

Одноярусные иглофильтровые установки

Многоярусные иглофильтровые установки или эжекторные иглофильтры

крупный
гравелистый

25,0–75,0
50–100

Буровые скважины
с центробежными насосами

Гравий:

с песком
чистый


75–150
100–200

Поверхностный водоотлив

Буровые скважины
с погружными насосами



На сегодняшний день самое широкое распространенное на территории РФ, получило водопонижение иглофильтрационными установками Varisco.



Преимущества установок Varisco

Описание: mark_sm

Автоматическая самовсасывающая система — не требуется предварительное наполнение водой

Описание: mark_sm

Минимальные затраты на эксплуатацию

Описание: mark_sm

Простота обслуживания

Описание: mark_sm

Дизельный или электрический привод

Описание: mark_sm

Увеличенный объём топливного бака (24 часа автономной работы с дизельным приводом)



Дизельная установка водопонижения

Электрическая установка водопонижения

Дизельная установка

Электрическая установка



Рабочее колесо полуоткрытого типа установки водопонижения


Рабочее колесо полуоткрытого типа установки водопонижения

Полуоткрытое рабочее колесо допускает свободное перекачивание жидкостей с твердыми частицами большого диаметра. Данный вид рабочего колеса легкодоступен для профилактического осмотра и очистке при засорах.





Повышенная работоспособность при перекачке абразивных жидкостей

Повышенная работоспособность при перекачке
абразивных жидкостей

Свободная установка компенсационной пластины, в зависимости от модели пластины изготавливаются из чугуна, бронзы или нержавеющей стали, возможно покрытие чугуна абразивоустойчивой резиной.









Профосмотр и прочистка



Профосмотр и прочистка

Быстросьемное передняя крышка корпуса позволяет инспектировать состояние рабочего колеса и производить промывку и прочистку внутри насоса.

Крышки для заливки, опорожнения и осмотра рабочего колеса легко открываются.









Осевое механическое уплотнение смазывается снаружи

Осевое механическое уплотнение смазывается снаружи

Уплотнения из карбида кремния или вольфрама (возможно изготовление с вращающейся стороной из графита для перекачивания нефтепродуктов).

• По запросу возможно оборудование насоса двойным уплотнением или уплотнением-картриджем.

• Мощные опорные подшипники позволяют присоединять привод через клиноременную передачу.

• Конец вала с резьбовым отверстием обеспечивает легкую установку соединительных муфт или шкивов.

Отсутствуют утечки или проникновение воздуха вдоль вала. Осевое механическое уплотнение смазывается снаружи. Может работать в сухом состоянии, обеспечивая достижение максимальной степени вакуума, даже при перекачивании сильно абразивных жидкостей.



Длительный срок службы

Конструкция насосной части предусматривает легкую и простую замену быстроизнашиваемых деталей при этом изначальные рабочие характеристики не подвергаются изменениям.

Водопонижение иглофильстрационным методом происходит с помощью иглофильтров размещенных по периметру осушаемого объекта. Установка состоит из иглофильтров, единой сборной магистрали и вакуумного самовсасывающего насоса. Магистраль составляется из быстросъёмных коллекторов (пластиковых или металлических). Вакуумный насос, входящий в комплект установки, создает разряжение в системе. За счет этого, через иглофильтры, происходит всасывание грунтовых вод. В каждом коллекторе через равные промежутки, имеются патрубки для сбора воды поступаемой через погруженные в грунт иглофильтры. Далее грунтовые воды собираются в сборный коллектор соединённый трубопроводом с установкой водопонижения и удаляются на необходимое расстояние.

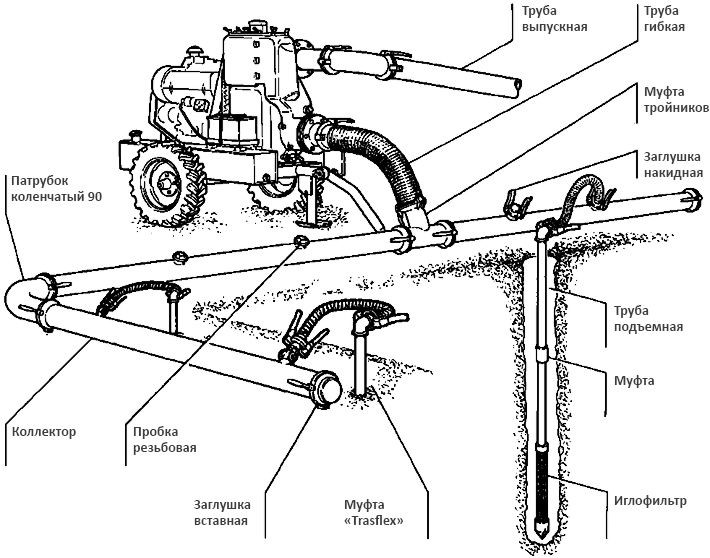

Схема установки вакуумного водопонижения

Схема установки водопонижения



Погружение иглофильтров в грунт возможно несколькими способами:

Гидравлический (замыв) – в иглофильтр подается вода. Под давлением, происходит открытие встроенного обратного клапана и размыв грунта под фильтром. Размытый грунт поднимается по внешней стене иглофильтра и он погружается под собственной тяжестью.

Бурение – иглофильтра погружаются в скважины предварительно пробуренные по периметру осушаемого объекта.

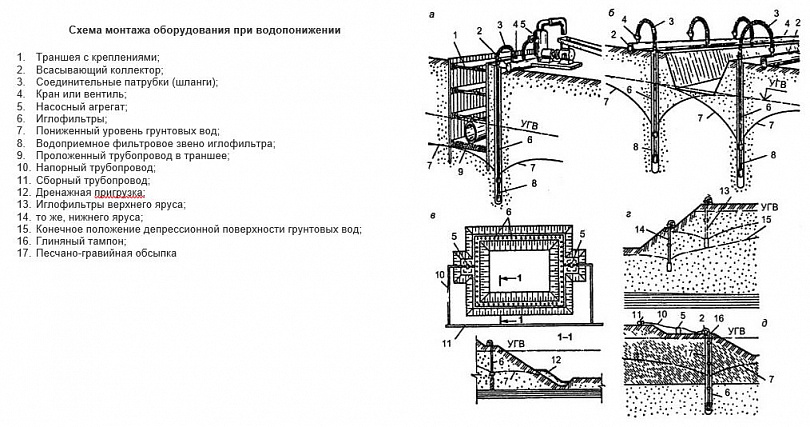

Схема монтажа оборудования для водопонижения

Схема монтажа оборудования

  1. Траншея с креплениями;
  2. Всасывающий коллектор;
  3. Соединительные патрубки (шланги);
  4. Кран или вентиль;
  5. Насосный агрегат;
  6. Иглофильтры;
  7. Пониженный уровень грунтовых вод;
  8. Водоприемное фильтровое звено иглофильтра;
  9. Проложенный трубопровод в траншее;
  10. Напорный трубопровод;
  11. Сборный трубопровод;
  12. Дренажная пригрузка;
  13. Иглофильтры верхнего яруса;
  14. то же, нижнего яруса;
  15. Конечное положение депрессионной
    поверхности грунтовых вод;
  16. Глиняный тампон;
  17. Песчано-гравийная обсыпка

Способ водопонижения иглофильтрами

При использование иглофильтров в один ряд, допустимый уровень заглубления 5-6 метров. При проведении работ глубиной более шести метров, используется двух-трех рядный способ водопонижения иглофильтрами.

Системы водопонижения Varisco являются гарантией качества, надежности и длительного моторесурса. Система Вариско, являются уникальным предложением на строительном рынке России, в плане соотношения цена/качество. Использование предлагаемого комплекса оборудования гарантирует повышение качественного уровня строительства и обеспечивает выполнение работ с соблюдением требуемых экологических стандартов.
