1 643 руб.
Производитель: Родина бренда: Германия
Страна производства: Германия

Наличие товара: Да
Артикул

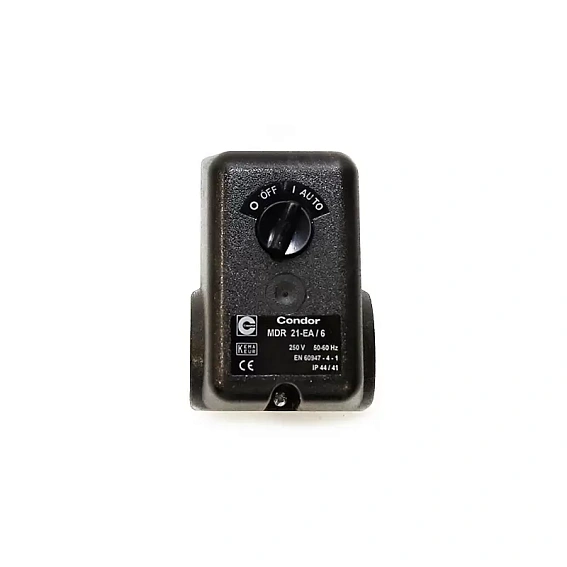

Реле давления MDR 21/6 DMD AACZ 015A030 XIH XXB
Код производителя
MDR 21/6 DMD AACZ 015A030 XIH XXB
Назначение
Насосы
Макс.давление, бар
6
Раб.давление, бар
1,5-6
Класс зашиты
IP44
Схемы подключения, фаз
1
Мощность эл.дв, кВт
2,2
Мембрана
NBR/Perbunan (стандартные среды)
Допустимая температура среды
.+ 80 °C
Толщина сечения кабеля одножил./многож., мм2
2,5
Фланец
1/4"алюм.
Рукоятка (кнопка) вкл/откл
да
Разгр.клапан
не предусмотрено
Тепловое реле
не предусмотрено
Вес, грамм
300

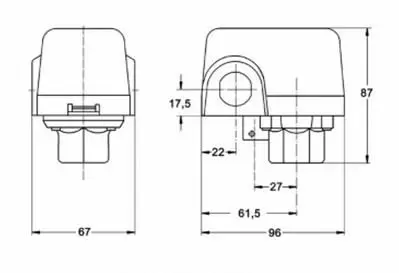

Габариты, мм
*
Гарантия
24 месяцев
Доставка
Условия*
Цена, руб
1 643

Реле давления MDR 21/6 KSF G1/4 E/A PG.

арт. для заказа MDR 21/6 DMD AACZ 015A030 XIH XXB

undefined

Надежное и недорогое реле для однофазных насосов.

 undefined
  • Для насосов
  • Однофазное подключение
  • Переменный ток; максимальная мощность 2,2 кВт;
  • Максимальное давление отключения: 6  бар
  • Регулировка интервала между давлением включения и отключения
  • Гарантия 1 год





Рутектор официальный дистрибьютор и импортер в РФ продукции CONDOR

Уже 14 лет мы поставляем реле давления от производителя, который удерживает мировое лидерство с тех пор, как получил патент на изобретение в 1938 году.

Сертификат дистрибьютора CONDOR

Наиболее популярные в России серии реле давления, такие как MDR, FF4 / MDR-F  могут быть представлены под другими торговыми марками , но реле давления для этих брендов разработал и производит CONDOR.



Устройство и регулировка реле давления MDR 21

undefined

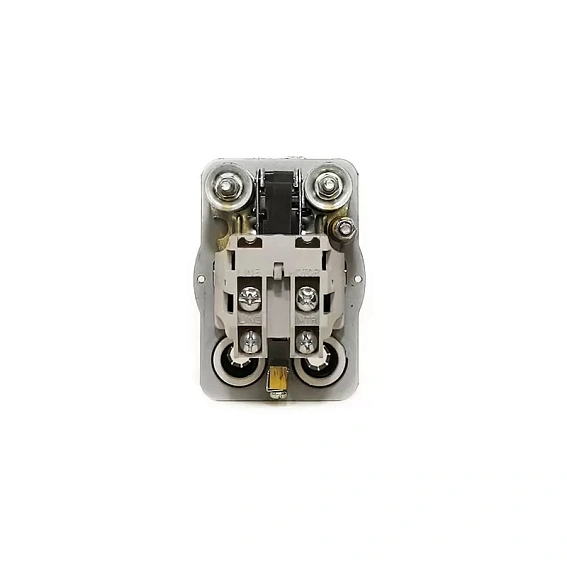

Устройство реле давления MDR 21

  1. Контактный блок
  2. Регулировка интервала между давлением включения и выключения (малая пружина)
  3. Регулировка рабочего давления (большие пружины)
  4. Присоединение к системе
  5. Кнопка включения/ выключения
  6. Крышка

undefined



Регулировка реле давления MDR 21

Регулировка реле MDR 21 проводится при снятой крышке (6) в следующем порядке.

  1. Отрегулировать нижнее давление включения, сжимая или разжимая гайками большие пружины (3)
  2. Далее необходимо выставить дельту (разницу между включением или выключением насоса), сжимая или разжимая гайкой малую пружину (2)

 *Чем больше сжаты пружины – тем выше регулируемое давление

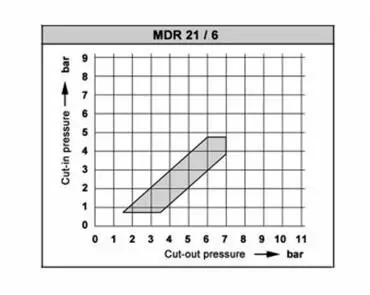

Диапазон регулировки давления находится заштрихованной области графика давления реле MDR21

undefined  undefined
