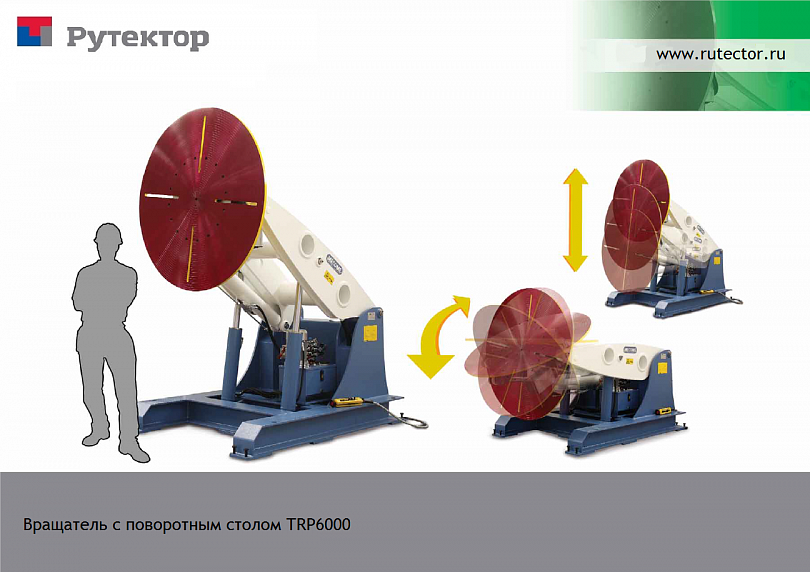

Серия сварочных вращателей TRP фирмы MECOME с поворотным столом включает в себя 13 различных моделей, с грузоподъемностью от 300 до 25000 кг.

 Правильное позиционирование свариваемой заготовки, достигаемое посредством опрокидывания и вращения стола, обеспечивает значительные преимущества в скорости и качестве выполнения операций. При разработке конструкции стола была поставлена задача: она должна выдерживать заданные проектом нагрузки и одновременно исключать вибрации и упругие деформации, вредно влияющие на качество сварки.

Столы для крепления заготовки опираются на шариковые упорные подшипники, установленные с предварительным натягом, что обеспечивает им длительный срок безотказной эксплуатации. Во вращение столы приводятся электродвигателем со встроенным редуктором, который входит в зацепление с зубчатым венцом упорного подшипника. Электродвигатель переменного тока укомплектован тахогенератором, предназначенным для поддержания постоянства скорости вращения, даже в случае изменений крутящего момента, вызываемых эксцентричностью нагрузки.

undefined

Для моделей TRP 300 – TRP 1200 плавный наклон с постоянной скоростью осуществляется с помощью электродвигателя переменного тока со встроенным редуктором, который входит в зацепление с зубчатым венцом. Для моделей TRP 2000 – TRP 25000 наклон достигается с помощью гидроцилиндров в комплекте с предохранительными клапанами (гидрозамками), предотвращающими самопроизвольное опускание стола, и клапаном «overcenter» (это дроссель, тормозящий опускание),предназначенным для поддержания постоянства скорости опрокидывания (наклона) при изменении величины изгибающего момента. Неразрывность электрической цепи стола обеспечивается 500-Амперным соединительным зажимом с самоочищающимся скользящим контактом (медь-бронза). Размещенный на установке электрощит имеет в своем составе органы ручного управления всеми перемещениями стола и сварочным процессом. Конструкцией установки предусмотрена и низковольтная переносная клавишная панель управления с кабелем длиной 5 м (по запросу клиента кабель может быть и другой длины).

В серию позиционеров с поворотным столом входят две модели:

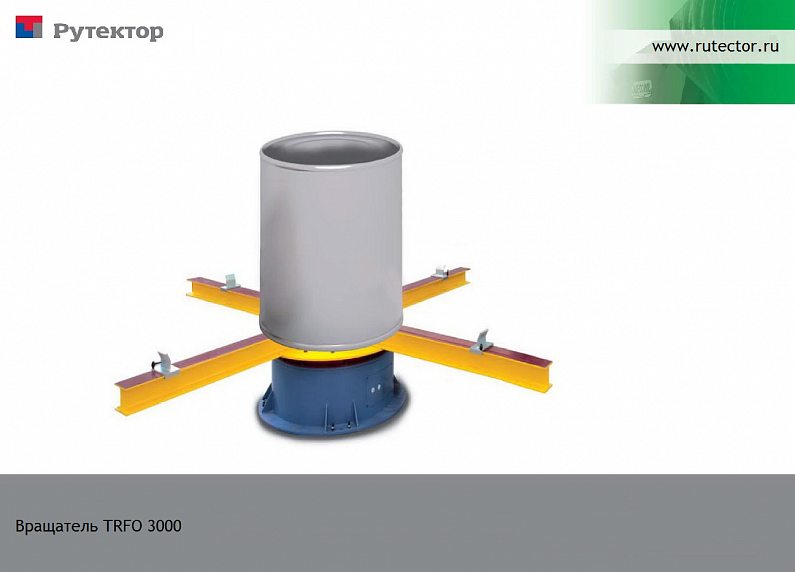

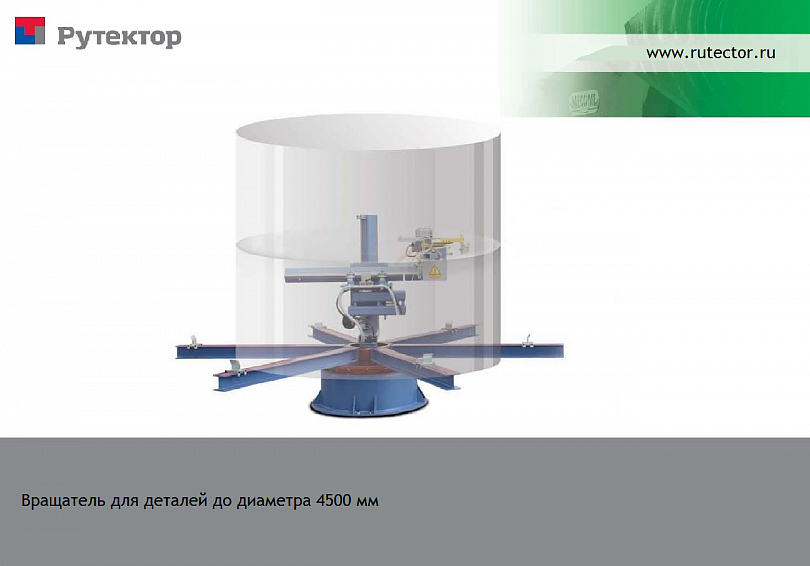

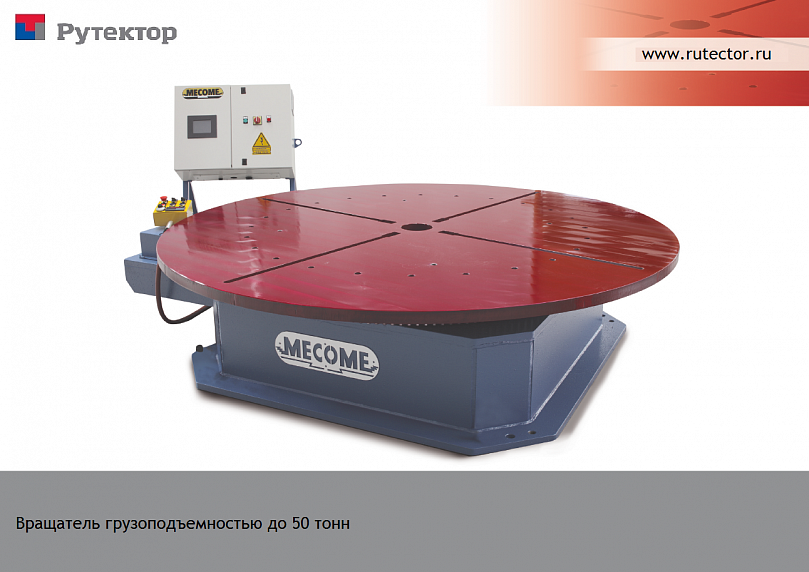

       1.    Модель TFRO (с неподвижным горизонтальным поворотным столом), применяемая для вертикального позиционирования крупногабаритных резервуаров. В сочетании с этим позиционером должен использоваться манипулятор консольного типа.

undefined

       2.    Модель TRV (с вертикальным поворотным столом). Здесь стол расположен оппозитно, и эта модель применяется для позиционирования крупногабаритных и массивных конструкций, таких как: рамы грузовых автомобилей, железнодорожные вагоны, станины металлорежущих станков, землеройные машины и т.д. Существуют два типа позиционеров этой модели, различающиеся своей конфигурацией:

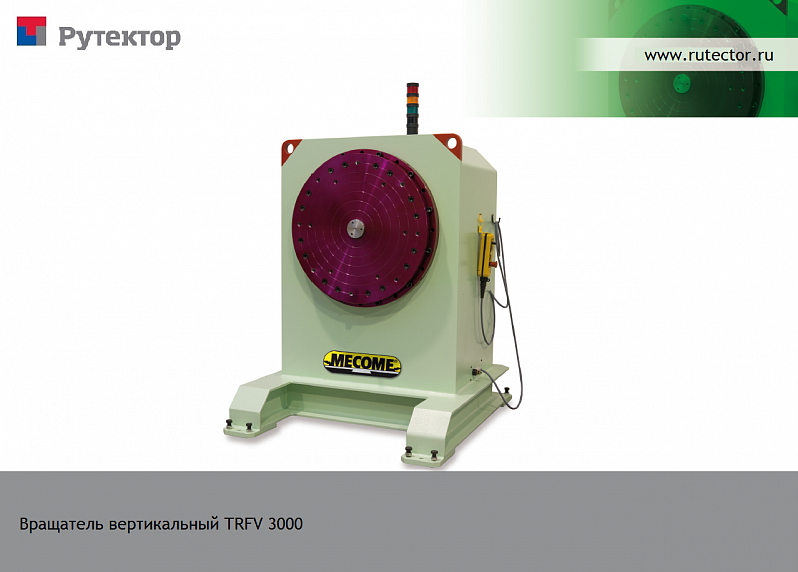

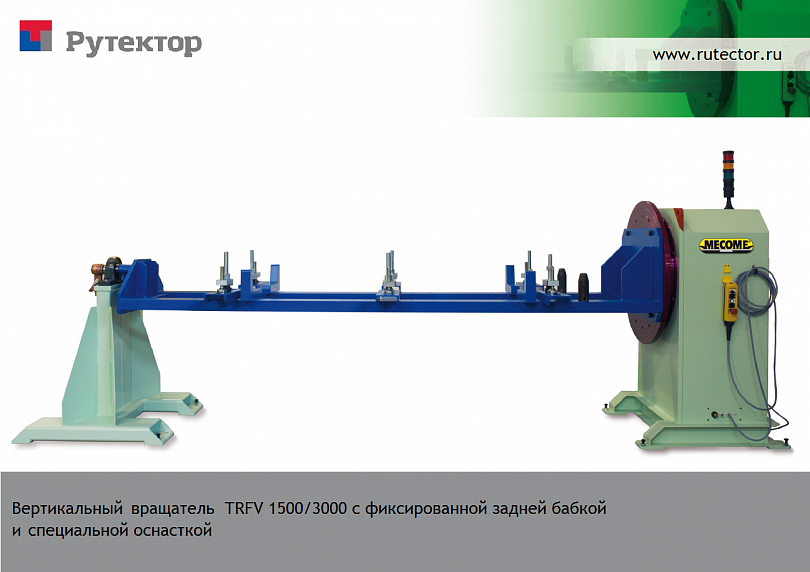

-    с неподвижной горизонтальной осью (мод. TRFV);

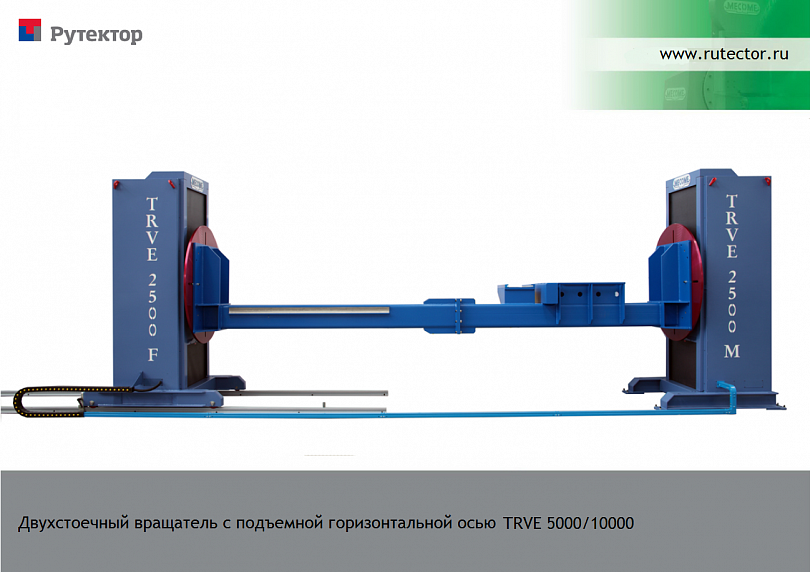

-    с подъемной горизонтальной осью (мод. TREV); ее подъем и опускание осуществляются с помощью гидроцилиндра, управляемого программируемым контроллером. Для каждой из двух моделей предусмотрена возможность комплектации поворотным столом в двух вариантах исполнения – либо с приводом, либо вращающимся свободно. При этом стол (с приводом и без привода) либо неподвижно закрепляется на полу, либо стол без привода устанавливается на подвижную тележку (для перемещения по рельсам).

undefined

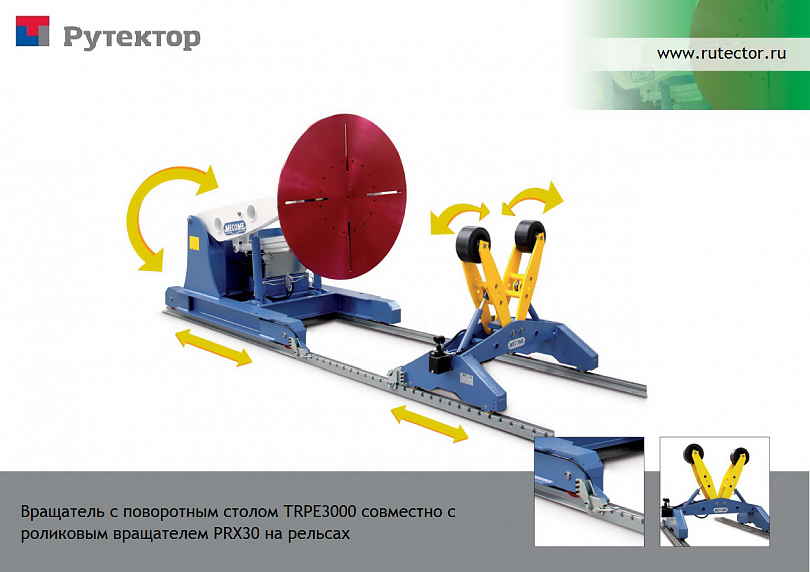

Вращатель с поворотным столом и роликовой опорой
Вращатель с поворотным столом и роликовой опорой

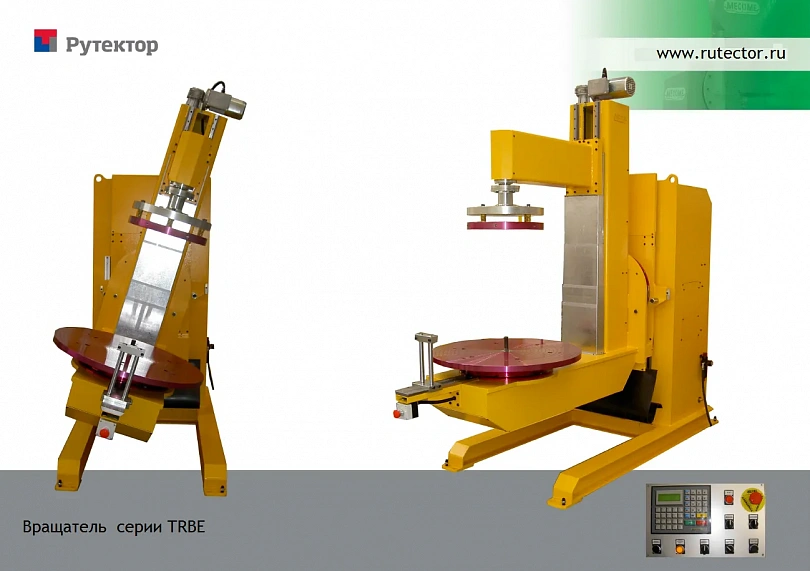

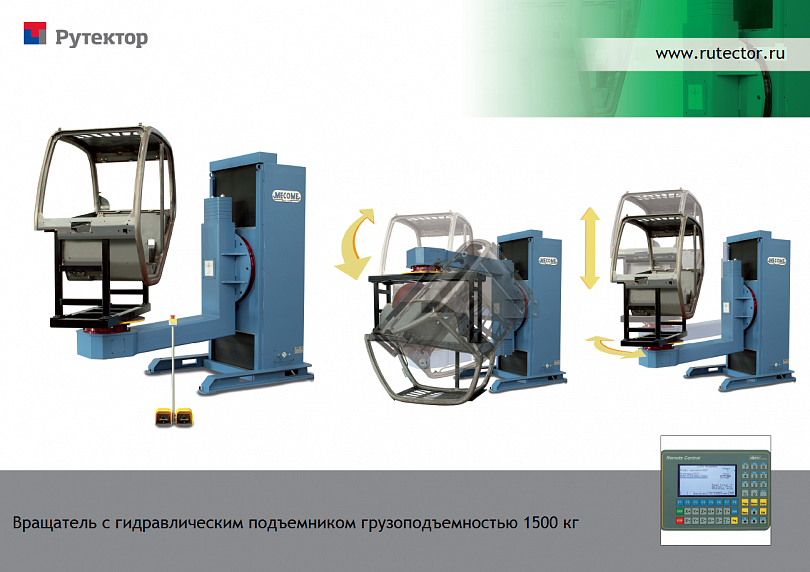

Вращатель с подъемом планшайбы
Вращатель с подъемом планшайбы

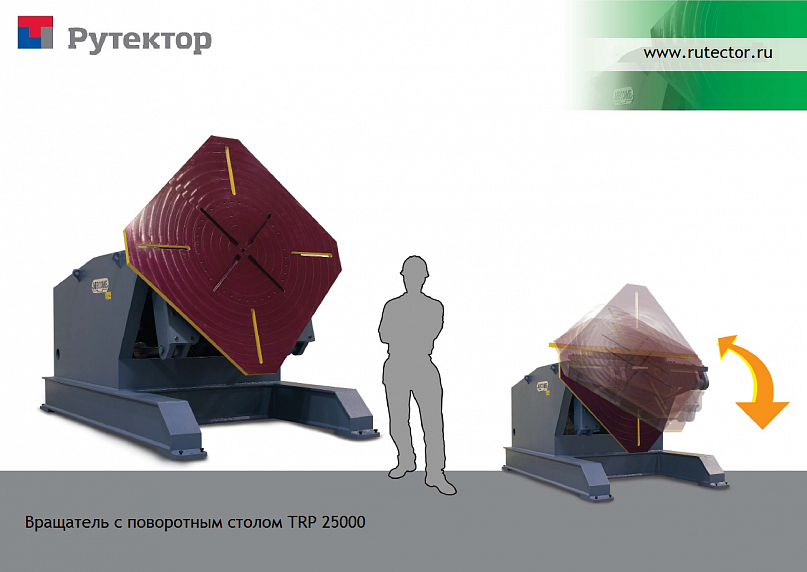

Вращатель грузоподъемностью 25 тонн
Вращатель грузоподъемностью 25 тонн

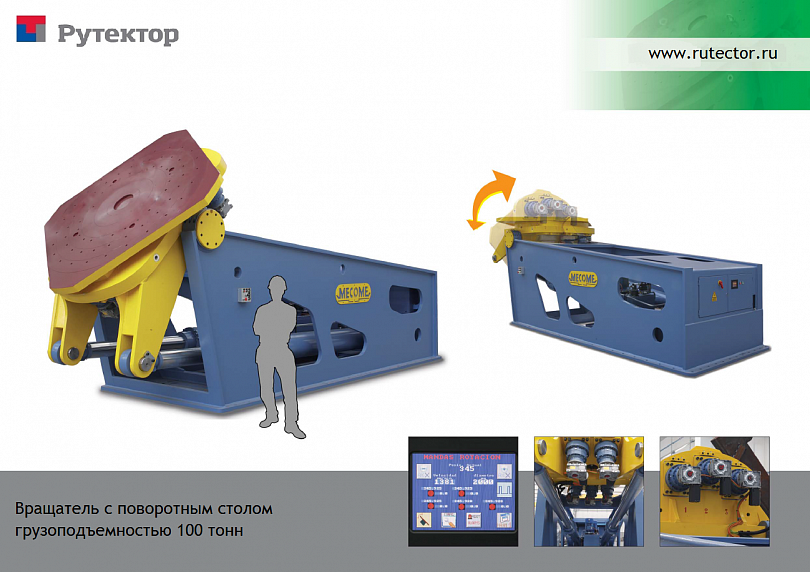

Вращатель грузоподъемностью 100 тонн
Вращатель грузоподъемностью 100 тонн

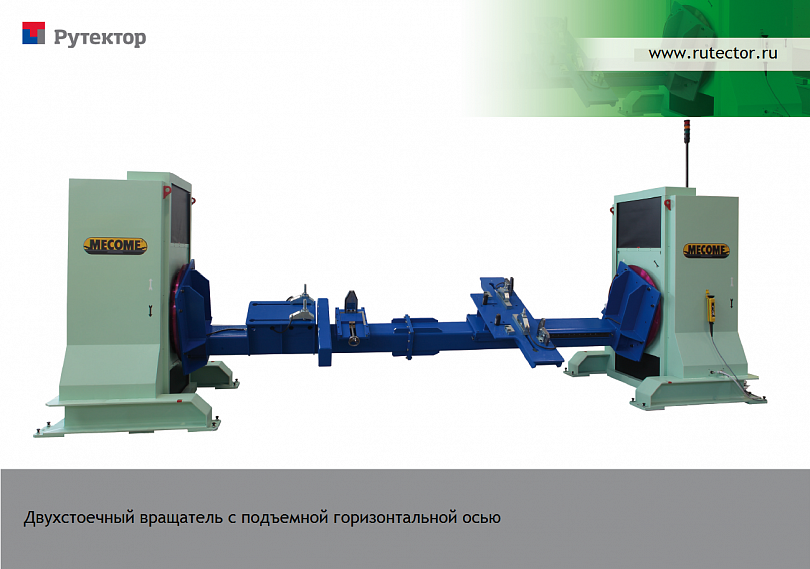

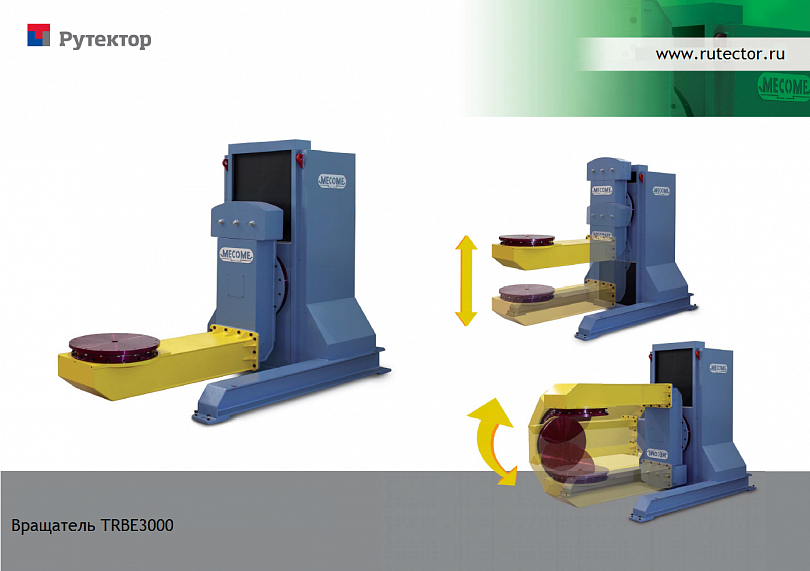

Сварочный кантователь с подъемной горизонтальной осью
Сварочный кантователь с подъемной горизонтальной осью
Сварочный кантователь с подъемной горизонтальной осью
Сварочный кантователь с подъемной горизонтальной осью
Сварочный кантователь с неподвижной горизонтальной осью
Сварочный кантователь с неподвижной горизонтальной осью

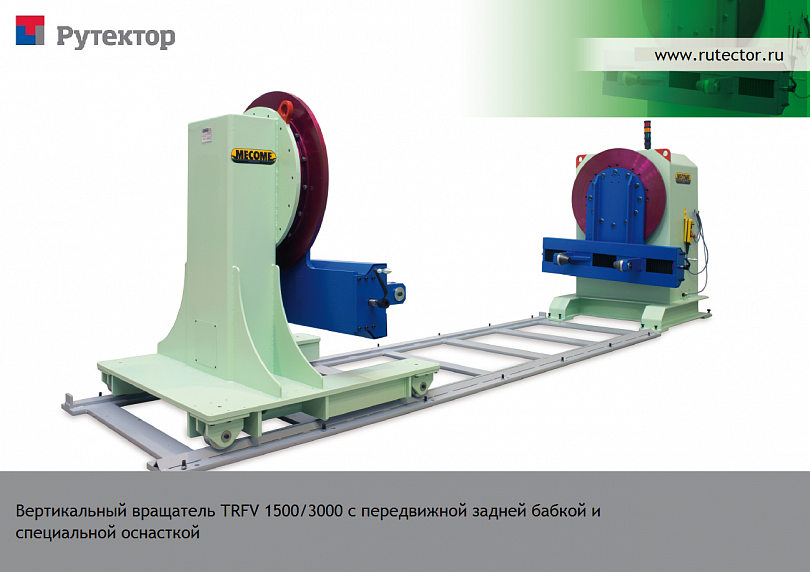

Двухстоечный сварочный кантователь с перемещающейся холостой стойкой
Двухстоечный сварочный кантователь с перемещающейся холостой стойкой
Сварочный вращатель вертикального типа
Сварочный вращатель вертикального типа
Сварочный вращатель горизонтального типа
Сварочный вращатель горизонтального типа
Сварочный вращатель горизонтального типа
Сварочный вращатель горизонтального типа
Сварочный вращатель горизонтального типа
Сварочный вращатель горизонтального типа
Сварочный кантователь оснащенный контроллером ЧПУ
Сварочный кантователь оснащенный контроллером ЧПУ
Трехосевой сварочный кантователь
Трехосевой сварочный кантователь
Трехосевой сварочный кантователь
Трехосевой сварочный кантователь
Трехосевой сварочный кантователь
Трехосевой сварочный кантователь

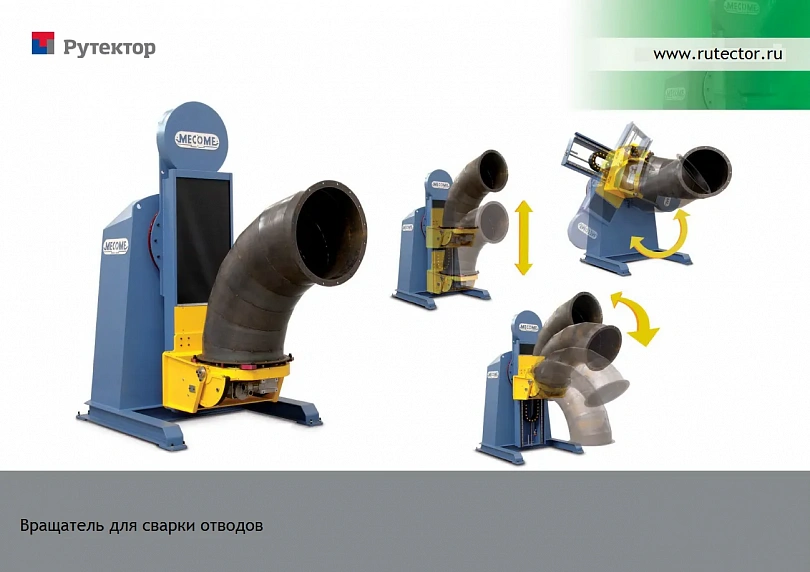

Сварочный вращатель для секторных отводов
Сварочный вращатель для секторных отводов
Сварочный вращатель с прижимной бабкой и контроллером ЧПУ
Сварочный вращатель с прижимной бабкой и контроллером ЧПУ
