Роликовые вращатели и опоры

Новая гамма выпускаемых фирмой «MECOME» роликовых позиционеров, представленная моделями PR, PRB, PRX, PRT, перекрывает собой широкую область применения. Эти вращатели предназначены для перемещения резервуаров, труб и корпусов цилиндрического сечения малых, средних и крупных размеров. Они обычно используются в качестве опоры при выполнении операций нанесения лакокрасочных покрытий, сборки, резки и сварки, круговой и/или продольной. В комбинации с этими позиционерами применяются другие автоматические установки – манипуляторы, консоли, порталы и т.д.

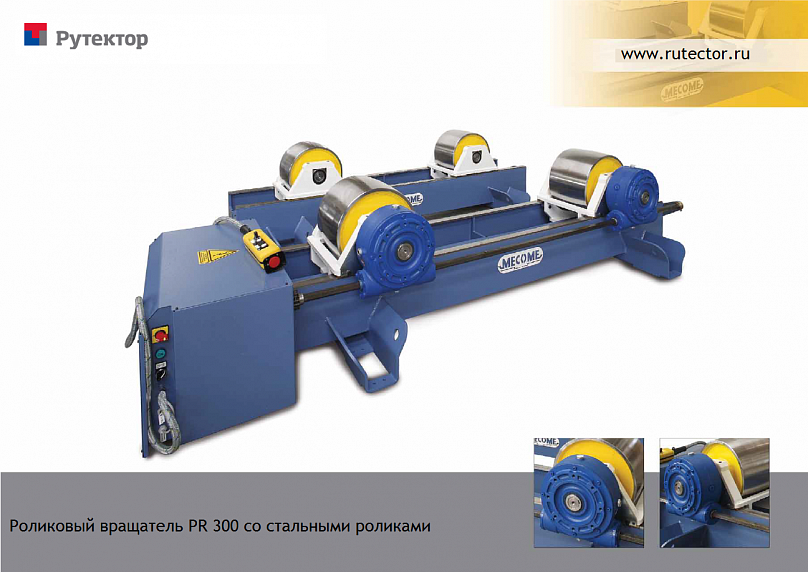

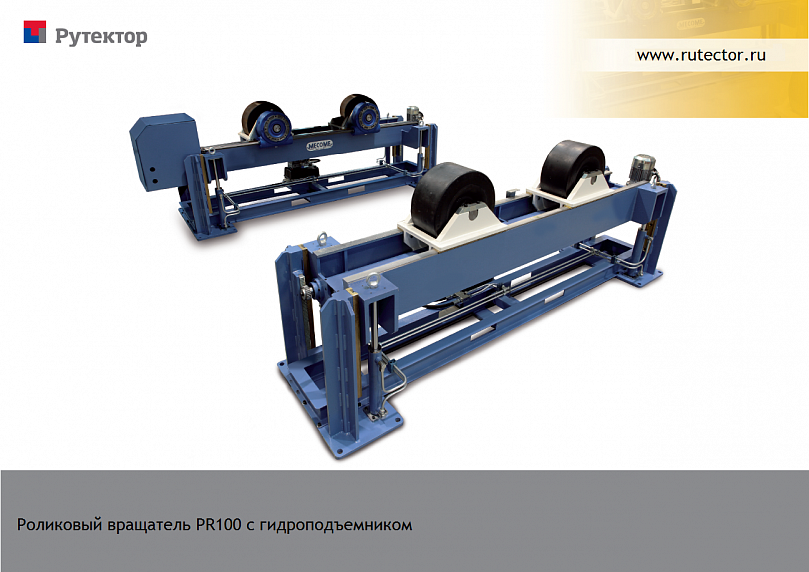

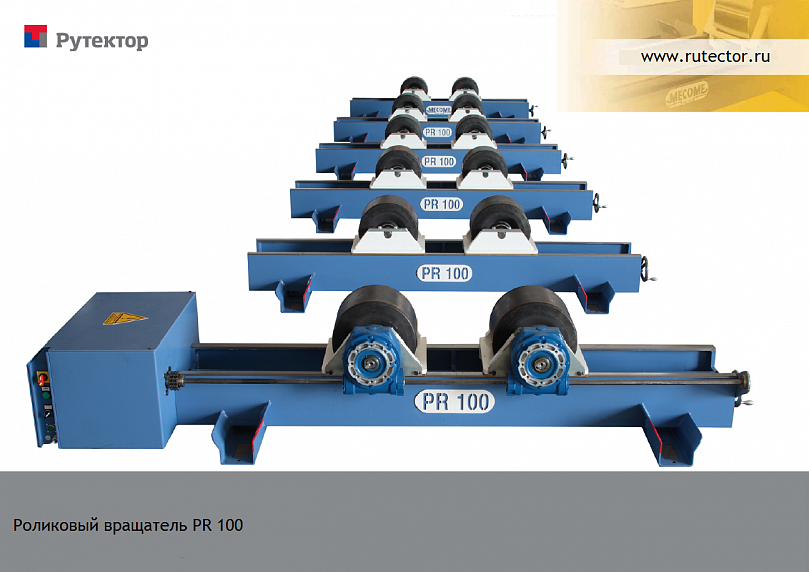

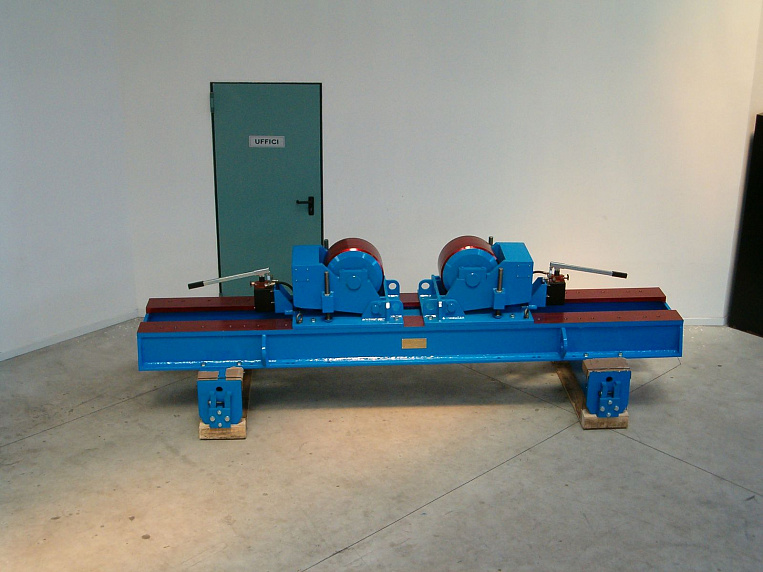

Роликовый вращатель модели PR представляет собой оптимальное решение при выполнении манипуляций с резервуарами малого и большого диаметра, поскольку регулирование межосевого расстояния для роликов осуществляется винтом с правой и левой резьбами.

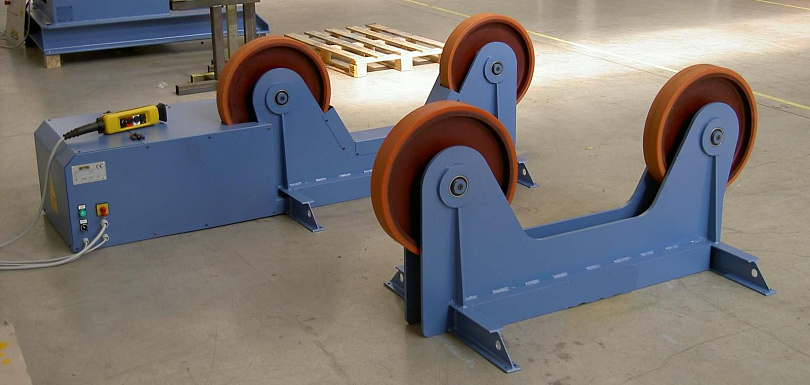

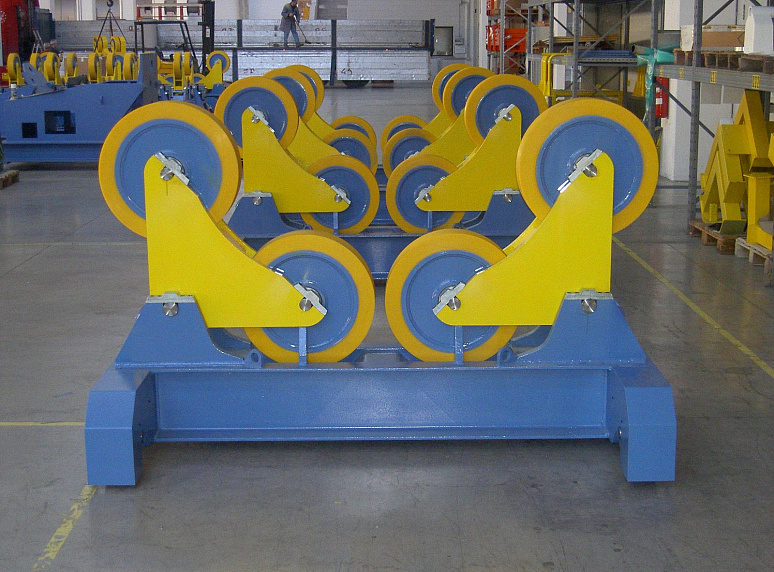

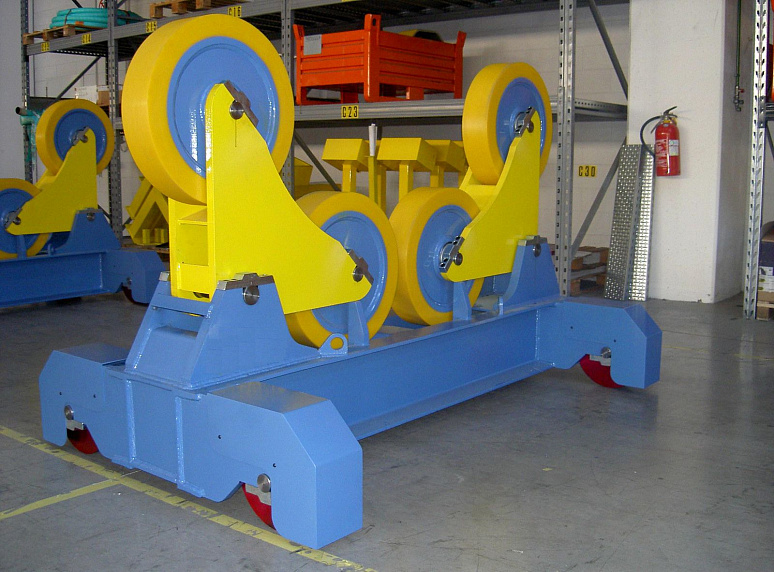

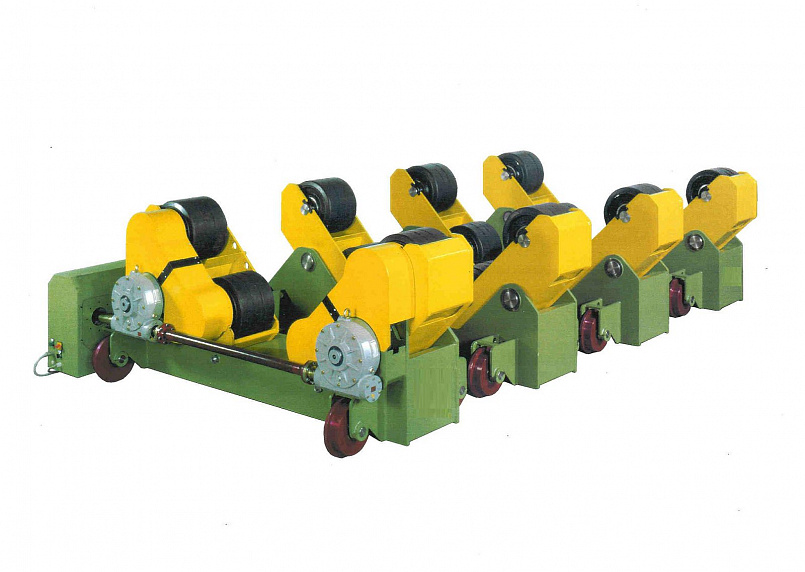

Напротив, для работы с корпусами цилиндрической формы переменного сечения наилучшим решением является применение модели PRB c качающимися роликами. В этом случае возможно автоматическое выравнивание по диаметру и равномерное распределение массы заготовки. Данная модель особенно выгодно отличается от модели PR в тех случаях, когда нужно перемещать резервуар большого диаметра, но с тонкой стенкой.

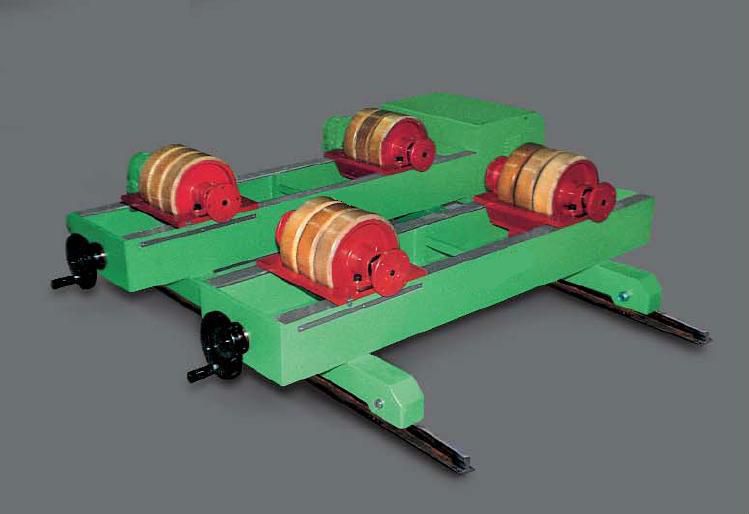

Модель PRX ориентирована на применение в тех условиях, когда ось вращения остается на постоянной высоте вне зависимости от изменения диаметра. Например, когда приходится вращать заготовки большой длины с помощью позиционера с вертикальным столом. В таком случае используются один или несколько холостых элементов, которые выступают в роли люнета. Роликовые позиционеры модели PRX поставляются в вариантах комплектации с приводом на ролики и с холостыми роликами, в статическом исполнении с неподвижным основанием или смонтированными на тележке для перемещения по рельсам.

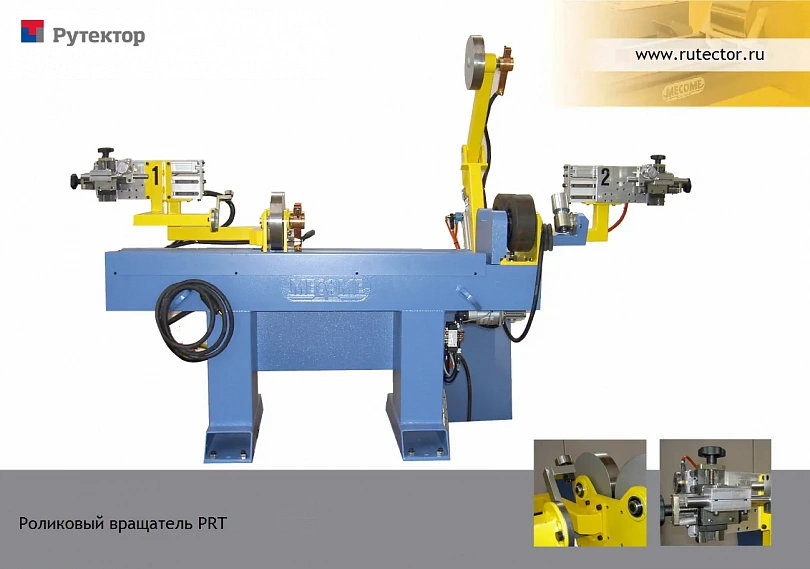

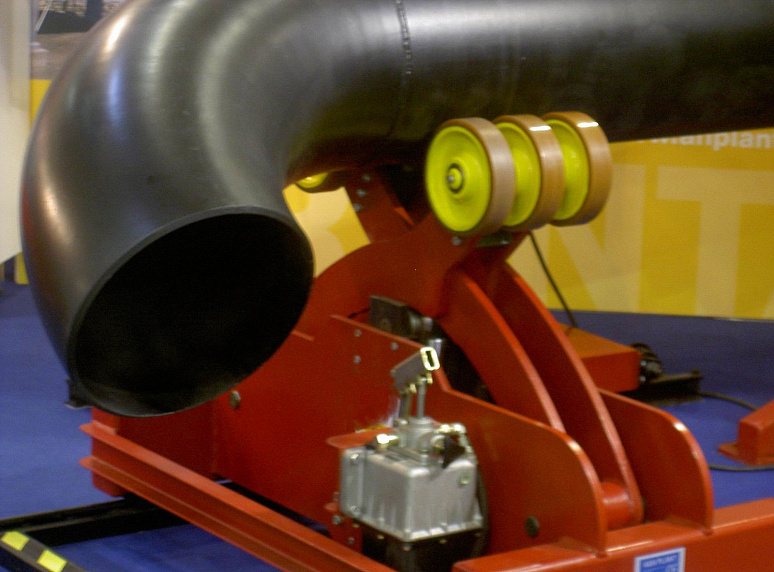

Модель PRT предназначена для закрепления и вращения труб цилиндрического профиля, а также придания им наклонного положения (только для моделей PRTB) при выполнении сварки, ручной или автоматической. Могут использоваться как при изготовлении конструкций на предприятии, так и при их сборке на строительной площадке. Позиционеры модели PRT поставляются в вариантах исполнения с неподвижными или качающимися роликами. Установка в варианте с качающимися роликами снабжена редуктором с ручным приводом для моделей PRTB 250/500,тогда как для модели PRTB 1000 предусмотрен перевод в наклонное положение с помощью привода, в качестве которого используется электродвигатель переменного тока со встроенным редуктором. Скорость вращения этого электродвигателя постоянна, а угол наклона позиционера составляет приблизительно +/- 45 град.

Внимательное изучение запросов потребителей, разработка ориентированной на эти запросы конструкции и высокое качество изготовления – вот что определило перечисленные ниже технические характеристики и эксплуатационные свойства названных моделей:

- Самонесущая стальная сварная конструкция, обработанная на станке, получилась весьма компактной, что является заслугой конструкторов;

- Широкий диапазон регулирования скорости вращения: Vмакс./Vмин. = 30;

-Наличие электронной платы, предназначенной для точного управления скоростью вращения электродвигателя переменного тока, и тахогенератора гарантирует постоянство этого параметра независимо от изменения нагрузки;

- Электродвигатель с самовентиляцией обеспечивает устойчивое вращение даже на высоких скоростях;

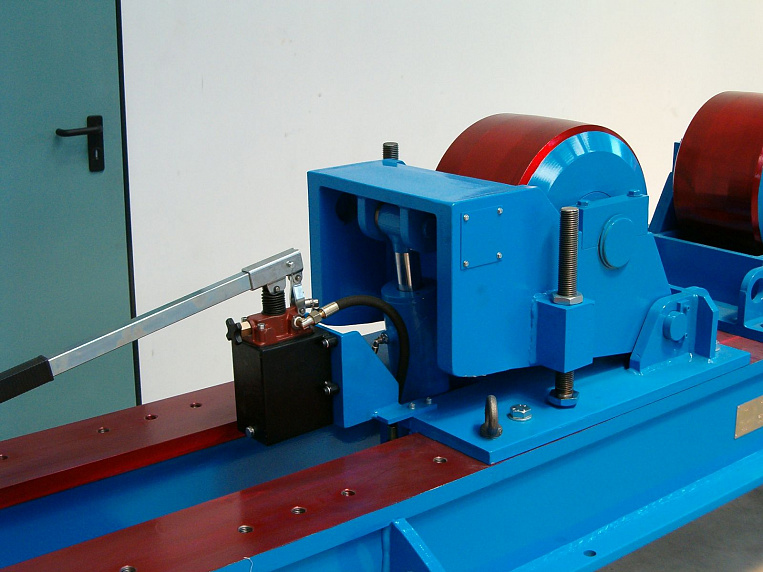

- Быстрое и точное позиционирование колес осуществляется с помощью винта с правой и левой резьбами и бронзовой гайки, защищенных от попадания брызг при сварке специальным картером;

- Такое решение позволило добиться одновременного вращения колес вращения колес. Благодаря этому ось резервуара постоянно находится в одной и той же вертикальной плос- кости симметрии**.

- Линейка с миллиметровыми делениями, расположенная параллельно направляющим, обеспечивает быстрое и точное считывание позиции**.

- Все электрические комплектующие компактно размещены в шкафу, который смонтирован на основании позиционера. Здесь находится главный выключатель, розетка синхронизации с автоматическими механизмами, такими как манипуляторы, консоли и т.д., а также разъем для подсоединения клавиатуры управления, которая входит в комплект поставки вместе с кабелем длиной 5 м (возможно заказать кабель другой длины). Все органы управления являются низковольтными. Роликовые позиционеры моделей PR и PRB предлагаются в вариантах исполнения с приводом на ролики и с холостыми роликами, в статическом исполнении с неподвижным основанием или смонтированными на тележке для перемещения по рельсам

**Только для модели PR.
