Водокольцевые вакуумные насосы

Рабочая жидкость должна непрерывно подаваться в насос во время его работы, для удаления тепла выделяющегося при сжатии и восстановления жидкостного кольца, так как часть жидкости выбрасывается вместе с газом. Рабочая жидкость может быть отделена от газа в выходном сепараторе , и в случае необходимости возвращена опять в систему. Как правило, в качестве рабочей жидкости используется вода.

Hydro-Vacuum производит одноступенчатые и двухступенчатые вакуумные водокольцевые насосы, серии PW.

В насосах серии PW- насос и двигатель крепятся на общей опоре. Крутящий момент от двигателя передается к импеллеру через вал, установленный в подшипниках опоры и эластичную соединительную муфту. Такая конструкция делает вакуумный насос заметно длиннее и тяжелее, но зато заметно облегчает его обслуживание, когда требуется разборка насоса или замена двигателя.Кроме того, насос установлен на 2 опорах (рабочее колесо между подшипниками) что дает гораздо более длительный срок службы насосов нежели моноблока (установлен на валу двигателя или посадкой рабочего колеса)

Водокольцевые вакуумные насосы серии PW1-12 – PW7-14 являются одноступенчатыми вакуумными насосами cпроизводительность от 24м3/час до 1500 м3/час и предельным остаточным давлением до 33 мбар.

Модель

QR - Произв-ть, м3/час

PS - Давление всасывания, мбар

P - Мощность электродвигателя, кВт

Габариты (ДхШхВ), мм

Вес, кг

PW1.12

24.0

33

1.1

678х240х250

47.4

PW1.13

54.0

33

1.5

742х240х250

51.0

PW4.11

75.0

33

3.0

924х315х410

105.0

PW4.12

120.0

33

4.0

967х315х410

121.0

PW4.13

190.0

33

5.5

1103х342х493

169.0

PW4.14

240.0

33

7.5

1143х342х493

190.0

PW5.12

315.0

33

11.0

1190х415х608

273.0

PW5.13

395.0

33

15.0

1277х415х608

300.0

PW5.14

460.0

33

15.0

1317х415х608

309.5

PW7.11

600.0

33

18.5

1925х640х735

777.0

PW7.12

800.0

33

30.0

2060х665х735

886.0

PW7.13

1150.0

33

37.0

2210х700х948

1171.0

PW7.14

1500.0

33

45.0

2390х750х948

1305.0

Также  Hydro-Vacuum производит двухступенчатые вакуумные насосы, главной особенностью которых является в отличие от одноступенчатых насосов, достижение более глубокого вакуума (33-40 мбар абс.). Максимальная производительность и эффективность в диапазоне от 100 – 200 мбар.абс. Эти насосы имеют встроенный антикавитационный клапан между ступенями. Их отличительная особенность, высокая эксплуатационная надежность и простота. Также необходимо отметить широкий диапазон применения и возможность изготовления из разных нестандартных материалов и специальных сплавов.

В зависимости от требований технологического процесса, могут использоваться различные рабочие жидкости, отвечающие следующим условиями:

  • плотность от 800 до 1200 кг/м3;

  • вязкость до 60 мм2/с при 20oC;

  • устойчивость конструкционных материалов деталей гидравлического компрессора к коррозионной агрессивности рабочей жидкости.

Водокольцевые вакуумные насосы серии PW1-21 – PW7-24 являются двухступенчатыми вакуумными насосами.

Предельное остаточное давление до 33 мбар., производительность - от 4.5 до 1600 м3.

Характеристики вакуумных двухступенчатых насосов:

Модель

QR - Произв-ть, м3/час

PS - Давление всасывания, мбар

P - Мощность электродвигателя, кВт

Габариты (ДхШхВ), мм

Вес, кг

PW1.21

10.5

40

0.75

694х240х250

46.9

PW1.22

22.0

40

1.1

728х240х250

49.0

PW1.23

50.0

40

2.2

815х240х260

56.0

PW4.21

81.0

40

4.0

1013х342х482

148.0

PW4.22

110.0

40

4.0

1033х315х482

151.0

PW4.23

180.0

33

5.5

1148х315х482

174.5

PW4.24

220.0

33

7.5

1226х315х482

196.0

PW5.21

285.0

33

11.0

1240х415х563

303.0

PW5.22

360.0

33

11.0

1280х415х563

299.0

PW5.23

420.0

33

15.0

1387х396х563

344.5

PW5.24

515.0

33

18.5

1487х396х563

395.5

PW7.21

700.0

40

30.0

2040х640х903

1056.0

PW7.22

920.0

40

30.0

2185х665х903

1081.0

PW7.23

1250.0

40

37.0

2410х700х903

1331.0

PW7.24

1600.0

40

45.0

2590х750х903

1480.0

Область применения вакуумных водокольцевых насосов

  • Химическая промышленность

  • Фармацевтическая промышленность

  • Пищевая промышленность

  • Целлюлозно-бумажное производство

  • Текстильная промышленность

  • Заливка центробежных насосов и сифонов

  • Производство кирпича и цемента

  • Литейное производство

  • Деревообрабатывающая промышленность

Стандартное применение

  • Сушка

  • Вакуумная перегонка и кристаллизация

  • Вакуумная фильтрация

  • Стерилизация

  • Вакуумирование

  • Выработка энергии ( всасывающий вентилятор конденсатора)

  • Централизованные вакуумные системы

  • Подача жидкости в несамовсасывающие центробежные насосы и в системы вакуумной канализации

  • Производство пластмассы

  • Дегазация, деаэрация

Преимущества

Вакуумные насосы Hydro-Vacuum серии PW по сравнению с вакуумными насосами серии ВВН имеют следующие преимущества:

  • Возможность использования одноступенчатых и двухступенчатых вакуумных насосов, в зависимости от требований технологического процесса.

  • Высокий уровень вакуума ( до 33 мбар.абс )

  • Применение начиная с модели PW4.12, двухстороннего всасывания воздуха,что значительно повышает быстродействие насоса.

  • Возможность укомплектования резервуаром, подобранным для замкнутых систем подачи рабочей жидкости (экономия воды)

  • Широкий выбор конструктивных материалов

  • Возможность комплектации различными типами уплотнений

  • Большой модельный ряд вакуумных насосов

  • Использование электродвигателей с меньшей мощностью

  • Возможность выбора комплектности поставки

  • Короткий срок изготовления и поставки вакуумных насосов.

  • Все насосы проходят проверку на соответствие заявленным параметрам,на испытательных стендах компании.

  • Полная техничекая поддержка клиента

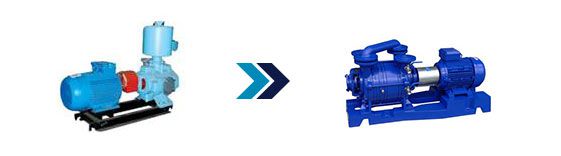

Замена насосов ВВН на вакуумные насосы Hydro-Vacuum

Таблица взаимозаменяемости вакуумных водокольцевых насосов ВВН и вакуумных насосов PW

ВВН

Гидро-Вакуум

QR - Произв-ть, м3/час

P - Мощность электродвигателя, кВт

PS - Давление всасывания, мбар

1-ступенч.

(1)

2-ступен.

(2)

ВВН

1

2

ВВН

1

2

ВВН

1

2

ВВН 1-0,75

PW1.12

PW1.13

PW4.11

PW1.21

PW1.22

PW1.23

45.0

24.0

54.0

75.0

10.5

22.0

50.0

3.0

0.75

1.5

2.2

0.75

1.5

2.2

200

33

33

33

33

33

33

ВВН 1-1,5

PW4.12

PW4.22

90.0

120.0

110.0

5.5

4.0

4.0

400

33

33

ВВН 1-3

PW4.13

PW4.14

PW5.12

PW4.23

PW4.24

PW5.21

200.0

190.0

240.0

315.0

180.0

220.0

285.0

7.5

5.5

7.5

11.0

5.5

7.5

11.0

400

33

33

33

33

33

33

ВВН 1-6

PW5.13

PW5.14

PW5.22

PW5.23

400

395.0

460.0

360.0

420.0

15

15.0

15.0

11.0

15.0

400

33

33

33

33

ВВН 1-12

PW7.11

PW7.12

PW7.21

PW7.22

720

600.0

800.0

700.0

920.0

30

18.5

30.0

30.0

30.0

400

33

33

33

33

ВВН 1-25

PW7.13

PW7.14

PW7.23

PW7.24

1500

1150.0

1500.0

1250.0

1600.0

55

37.0.

45.0

37.0.

45.0

400

33

33

33

33

Насосы Hydro-Vacuum серии PW

Схема для подачи рабочей жидкости

На основе водокольцевых вакуумных насосов, Hydro-Vacuum производит вакуумные установки.

Вакуумная установка состоит:

  • вакуум-насосы;
  • сепаратор;
  • кулер;
  • арматура;
  • трубопровод;
  • измерение.

Вакуумные установки доступны по техническому заданию.

Читать полностью Свернуть
  • Основная информация
  • Бренды
  • Сертификаты
  • Полезная информация
Вакуумные водокольцевые насосы применяются в различных технологических процессах, требующих всасывания газов, не загрязненных маслом. Они используются в химической, фармацевтической, пищевой, целлюлозно-бумажной, текстильной промышленностях.

Вакуумные насосы предназначены для всасывания и перекачки сухого газа с температурой до 150 °С и насыщенные парами газы с температурой до 100°С, с возможностью применения рабочих жидкостей с вязкостью до 60 мм2/сек и плотностью 800 - 1200 кг/м3, температура воды на выходе из насоса не должна превышать 80°С.

выбрано 7 товаров

Вы просмотрели 7 из 7 товаров

Вакуумный насос Hydro-Vacuum PW.1.13
по запросу
Подробнее
11 ÷ 52
146 ÷ 880
1.5
1
51
Вакуумный насос Hydro-Vacuum PW.1.13
  • Модель: Вакуумный насос Hydro-Vacuum PW.1.13
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 51
  • Габариты (ДхШхВ), мм: 742х240х250
  • Количество ступеней: 1
  • Q, м3/ч: 11 ÷ 52
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.4.11
по запросу
Подробнее
60 ÷ 75
146 ÷ 880
3
1
105
Вакуумный насос Hydro-Vacuum PW.4.11
  • Модель: Вакуумный насос Hydro-Vacuum PW.4.11
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 105
  • Габариты (ДхШхВ), мм: 924х315х410
  • Количество ступеней: 1
  • Q, м3/ч: 60 ÷ 75
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.1.23
по запросу
Подробнее
22 ÷ 51
40 ÷ 213
2.2
2
56
Вакуумный насос Hydro-Vacuum PW.1.23
  • Модель: Вакуумный насос Hydro-Vacuum PW.1.23
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 56
  • Габариты (ДхШхВ), мм: 815х240х260
  • Количество ступеней: 2
  • Q, м3/ч: 22 ÷ 51
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.4.13
по запросу
Подробнее
190
400
4
1
169
Вакуумный насос Hydro-Vacuum PW.4.13
  • Модель: Вакуумный насос Hydro-Vacuum PW.4.13
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 169
  • Габариты (ДхШхВ), мм: 1103х342х493
  • Количество ступеней: 1
  • Q, м3/ч: 190
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.4.21
по запросу
Подробнее
40 ÷ 80
40 ÷ 213
4
2
148
Вакуумный насос Hydro-Vacuum PW.4.21
  • Модель: Вакуумный насос Hydro-Vacuum PW.4.21
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 148
  • Габариты (ДхШхВ), мм: 1013х342х482
  • Количество ступеней: 2
  • Q, м3/ч: 40 ÷ 80
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.4.13
по запросу
Подробнее
195
140
5.5
1
169
Вакуумный насос Hydro-Vacuum PW.4.13
  • Модель: Вакуумный насос Hydro-Vacuum PW.4.13
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 169
  • Габариты (ДхШхВ), мм: 1103х342х493
  • Количество ступеней: 1
  • Q, м3/ч: 195
+ Подробнее
Вакуумный насос Hydro-Vacuum PW.4.23
по запросу
Подробнее
60 ÷ 180
33 ÷ 213
5.5
2
174.5
Вакуумный насос Hydro-Vacuum PW.4.23
  • Модель: Вакуумный насос Hydro-Vacuum PW.4.23
  • Производитель: Hydro-Vacuum S.A.
  • Вес, кг.: 174.5
  • Габариты (ДхШхВ), мм: 1148х315х482
  • Количество ступеней: 2
  • Q, м3/ч: 60 ÷ 180
+ Подробнее
