Центробежные насосы итальянского производителя CSF Inox обеспечивают максимальную стерильность благодаря соблюдению строгих стандартов производства, использованию материалов с высокой степенью обработки поверхности и применению электромеханической полировки внутренних поверхностей. В насосах CSF используются передовые конструкционные материалы и реализуются новейшие технологии для пищевой, фармацевтической, косметической и химической отраслей промышленности.

Несамовсасывающие центробежные пищевые насосы предназначены для перекачки жидкостей без абразивных включений, однородных по составу, маловязких, таких как: молоко, подсолнечное масло, пиво, вино и др. алкогольные продукты. По конструкции несамовсасывающие насосы присоединяются к нижнему сливному отверстию или в линию. Могут использоваться как циркуляционные, так и насосы для перемещения жидкостей. Все детали несамовсасывающих насосов, соприкасающиеся с перекачиваемой жидкостью, полностью совместимы с пищевыми продуктами и выполнены из нержавеющей стали высокого качества.

В номенклатуре завода CSF имеется две серии несамовсасывающих центробежных насосов: пищевые центробежные насосы с открытым рабочим колесом серии CL и центробежные пищевые насосы с закрытым рабочим колесом серии CLC. Насосы способны перекачивать жидкие и пастообразные материалы с вязкостью до сотен сантипуаз.

Модели с рабочим колесом открытого типа можно использовать для перекачки соков, кремов, мороженого, молока, вина, спирта и сыворотки при низком давлении.

Модели с рабочим колесом закрытого типа можно использовать для перекачки жидкостей при средней величине напора (макс. 60-70 м) и для подачи рабочих жидкостей в пастеризаторы, рефрижераторы, концентрирующие фильтры и системы CIP.

Технические характеристики

Данные насосы изготавливаются полностью из не содержащей пор стали AISI 316 с полировкой. Конструкция насосов исключает образование зон застаивания материала, а специальные приспособления с поворотными винтовыми регуляторами и зажимами обеспечивают легкий доступ ко внутренним деталям для осмотра и очистки. Механические уплотнения насосов выпускаются в различных модификациях и из различных материалов и выбираются в соответствии с конкретным типом насоса и типом его установки. Уплотнения могут быть стандартными внутренними, внутренними с закалкой, двойными внешними с циркуляцией промывочной и охлаждающей жидкости. Стандартная арматура – резьбовая для пищевой промышленности по стандарту DIN 1851.

Описание несамовсасывающих центробежных насосов серии CL

Несамовсасывающие центробежные пищевые насосы CSF серии CL оснащены рабочим колесом открытого типа с 3-мя загнутыми внутрь лопастями, что позволяет минимизировать возможное вспенивание перекачиваемого продукта. Данная особенность конструкции рабочего колеса позволяет использовать насосы серии CL для перекачки кремов, мороженого, молока и вина. Широкие каналы и отверстия проточной части центробежных насосов CL позволяют перекачивать пастообразные материалы со взвешенными частицами без риска образования застойных зон и накопления механических примесей.

Несамовсасывающие центробежные пищевые насосы CSF серии CL изготовлены из полированной стали AISI 316 и не имеют конструкционных углублений, что обеспечивает легкою и тщательную очистку всей поверхности насоса. Для того, чтобы получить доступ к элементам проточной части центробежного насоса CSF серии CL , необходимо снять переднюю спиральную камеру, ослабив вручную зажим предварительно отсоединив всасывающую и напорную трубы. Насосы комплектуются 2-х или 4-х полюсными приводными электродвигателями. Присоединительная арматура насоса выполнена по стандарту DIN 11851.

Вариант CL. Насос оснащен приводным электродвигателем без защитного кожуха из нержавеющей стали и установлен на опорах самого двигателя.

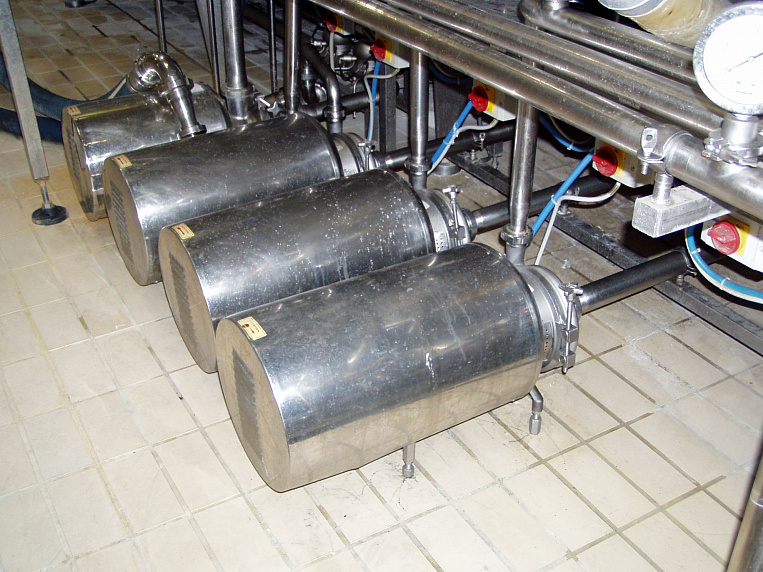

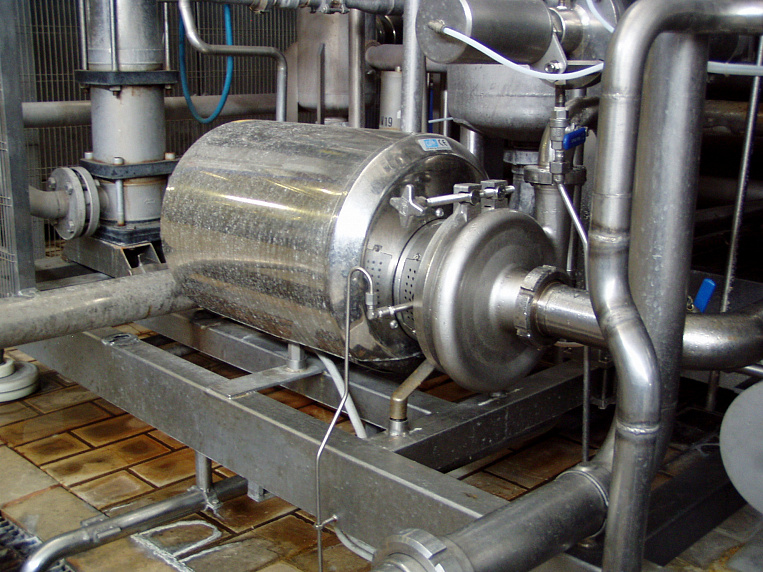

Вариант CL../.Р. Насос оснащен приводным электродвигателем, который имеет защитный кожух из нержавеющей стали. При этом насосная часть агрегата установлена на 3-х отдельных опорах из нержавеющей стали.

Описание несамовсасывающих центробежных насосов серии CLС

Несамовсасывающие центробежные пищевые насосы CSF серии CLC оснащены рабочим колесом закрытого типа с 6-ю загнутыми внутрь лопастями, в отличие от насосов серии CL, оснащенных рабочими колесами открытого типа. Колеса указанной конструкции оптимизируют гидравлический КПД насосных агрегатов. Закрытая конструкция рабочих колес повышает их напорную характеристику. В связи с указанной конструкцией ротора, центробежные насосы CSF серии CLC особенно эффективны для перекачки жидкостей при средних и высоких давлениях. Создание насосным агрегатом повышенного давления требуется при подаче перекачиваемых продуктов на фильтры, пастеризаторы, рефрижераторы и системы CIP.

При производстве несамовсасывающих центробежных пищевых насосов CSF серии CLС используется высококачественная полированная сталь марки AISI 316. Проточная часть насоса не имеет конструкционных углублений, что обеспечивает легкий доступ ко всем участкам насоса для периодической очистки или инспекции. После отсоединения всасывающей и напорной труб можно снять переднюю спиральную камеру, ослабив вручную зажим. Присоединительная арматура насоса CLC выполнена по стандарту DIN 11851.

Вариант CLС. Насос оснащен приводным электродвигателем без защитного кожуха из нержавеющей стали и установлен на опорах самого двигателя.


Вариант CLС../.Р. Насос оснащен приводным электродвигателем, который имеет защитный кожух из нержавеющей стали. При этом насосная часть агрегата установлена на 3-х отдельных опорах из нержавеющей стали.

Рабочие колеса

Все рабочие колеса, как закрытого, так и открытого типов, имеют загнутые внутрь лопасти, оптимизирующие их гидравлический КПД.



Присоединения

Для подключения центробежных несамовсасывающих насосов CSF имеются различные типы арматуры по стандартам DIN 11851, SMS, CLAMP, IDF, RJT.

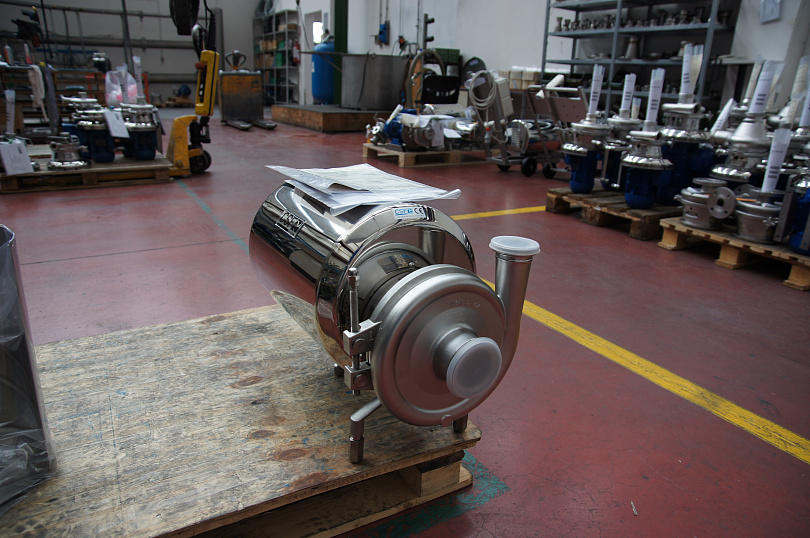

Моноблочный насос модели CLC рабочим колесом,
закрепленным болтами на удлиненном валу двигателя



Механическое уплотнение

На насосах серии CL/CLC устанавливаются механические уплотнения с посадочными местами в соответствии со следующими стандартами: ISO 3069, DIN 24960, BS 5257, NFE 29991. Благодаря большому выбору имеющихся материалов уплотнений пользователь может выбрать наиболее подходящую модель в зависимости от перекачиваемого материала и условий эксплуатации.

ВНУТРЕННЕЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "Т"

Вращающееся механическое уплотнение выполнено внутренним для обеспечения улучшенного охлаждения и снижения его износа. Тип механического уплотнения, материалы, из которых изготовлены поверхности его вращающихся компонентов, и используемые эластомеры необходимо выбирать из нескольких предлагаемых типов для каждого конкретного применения в зависимости от типа рабочего материала.

ПРОМЫВАЕМОЕ ВНУТРЕННЕЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "V"

Внешняя камера исключает повреждение электродвигателя и загрязнение среды вследствие возможных утечек из внутреннего механического уплотнения.

ВНУТРЕННЕЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ
С ЦИРКУЛЯЦИЕЙ ЖИДКОСТИ "
W"



При перекачке нагретой жидкости данное уплотнение обеспечивает принудительную циркуляцию вокруг уплотнения во избежание образования пара, который может повредить саму конструкцию уплотнения.

ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "U"

Двойное механическое уплотнение с циркуляцией промывочной и охлаждающей жидкости.

Особенно хорошо подходит для работы с клеями, желатином, сиропом и растворителями, а также материалами, имеющими тенденцию к кристаллизации и образованию клеевых слоев на поверхностях уплотнения.

Специальные варианты
исполнения
насосов серии
CL/CLC

Специальные материалы
для деталей в контакте
с перекачиваемой средой

С – Сливное отверстие корпуса
J – Соединения типа RJT
L – Фланцевые соединение
М – Соединения типа SMS
N – Соединения типа СLAMP
О – Соединения типа IDF
Р – Кожух двигателя
Z – Взрывозащищенный двигатель

D – Фтороуглерод (Viton)
M – EPDM
S – Силикон
Т– PTFE (FEP)





                         Обозначение материалов в составе механических уплотнений

МЕТАЛЛЫ

Н – Никелированная нержавеющая
сталь AISI 304
Х – Молибденовая никелированная
нержавеющая сталь AISI 316
J – Стеллитированная нержавеющая сталь
L – Hastelloy (Union Carbide)



ГРАФИТЫ

V – обычный графит

Z – специальный графит



РЕЗИНЫ

5 – обычный PTFE
4 – нагруженный PTFE
F – уплотнительное кольцо из FEP

КАРБИДЫ МЕТАЛЛОВ

3 – Твердый металл, наплавленный на нержавеющую сталь (карбид ольфрама)
R – Полностью из твердого металла с антикоррозийной обработкой (карбид вольфрама)
К – Полностью из карбида кремния



ОКСИДЫ МЕТАЛЛОВ

2 – Алюмокерамика



ЭЛАСТОМЕРЫ

6 – Нитрил
7 – Этиленпропилен
Y – Фтороуглерод (витон)
В – Силикон

Дополнительные подкладки для двигателя



Технические специалисты компании РУТЕКТОР оперативно подберут подходящий Вам вариант центробежного пищевого насоса и дадут лучшее коммерческое предложение среди альтернативных вариантов европейских пищевых насосов! Для того, чтобы купить насосы итальянского производителя CSF Inox, можно обратиться в нашу компанию по телефону, расположенному в разделе Контакты, либо по электронной почте info@rutector.ru.
