Прямые поставки от производителя

Компания Рутектор осуществляет прямые поставки оборудования от Итальянского бренда DOSEURO  – всемирно признанного  лидера в области производства дозирующих насосов различных конструкций, материалов и сфер применения.

Бесплатная доставка

Логистическая служба компании Рутектор оказывает услуги организации бесплатной и платной доставки товара по всей территории России. По желанию клиента товар может быть доставлен как до терминала транспортной компании в обозначенном клиентом городе, так и «до дверей» клиента. Для уточнения подробной информации о доставке в конкретный город и по конкретному адресу, свяжитесь, пожалуйста, с нашими консультантами по телефону, указанному выше.

Консультации специалиста

Наши технические специалисты оперативно подберут Вам оптимальную модель мембранного насоса дозатора  среди производственной номенклатуры итальянского завода DOSEURO. Вы можете связаться с нами по телефону, расположенному выше.

Мембранный насос дозатор обладает рядом исключительных преимуществ:

  • Гарантия сохранения качества перекачиваемого продукта

При работе мембранного насоса дозатора исключено образование частиц, которые могут попасть из рабочей камеры насоса в перекачиваемую среду, поскольку в проточной части насоса отсутствуют движущиеся части. В связи с этим, мембранный насос дозатор – идеальное решение для дозирования сверхчистых жидкостей с повышенными требованиями к качеству. Примерами таких сред могут служить реагенты и особо чистые жидкости в химической, фармацевтической, электронной и других отраслях промышленности.

  • Возможность перекачки высокоагрессивных и взрывоопасных сред

Рабочая камера мембранного насоса дозатора может быть полностью изготовлена из специальных материалов, которые показывают отличную стойкость при контакте с высококонцентрированными кислотами, щелочами и взрывоопасными углеводородами.

  • Возможность перекачки сред с абразивными примесями

В проточной части мембранного насоса дозатора отсутствуют застойные зоны, в которых могут накапливаться содержащиеся в потоке перекачиваемой среды механические примеси, в том числе твердые абразивные частицы. Указанная особенность рабочей камеры мембранного насоса дозатора также играет важную роль при работе в пищевом производстве.

Указанные преимущества обуславливают высокий спрос на дозировочные насосы мембранного типа. Предлагаем Вам мембранные насосы дозаторы от известного итальянского завода-изготовителя DOSEURO, в номенклатуре которого стандартная серия мембранных механических насосов серии «D», мембранных гидравлических насосов дозаторов серий «B» и «BR», диафрагменные насосы дозаторы с пружинным возвратом серии «FM».

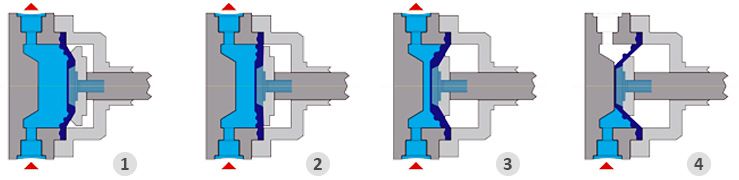

Принцип работы насоса дозатора DOSEURO

Насос дозатор объемного действия специально создан для снижения эксплуатационных затрат производственного процесса дозирования при сохранении функций точного непрерывного и продолжительного рабочего режима. Мембранные насосы дозаторы DOSEURO прямого действия с возвратно-поступательным движением рабочего органа (в случае мембранных насосов – гибкая диафрагма) работают следующим образом: во время обратного хода толкателя втягивают заданный объем жидкости, а в цикле нагнетания выталкивают его в дозировочную линию. В качестве  органа, воздействующего на диафрагму, может использоваться плунжер, жесткая механическая связь либо гидравлическое воздействие жидкости.

Подача насоса регулируется в интервале от 10% до  100% от максимально возможной подачи путем изменения длины и частоты хода воздействующего органа. Изменение подачи осуществляется без остановки насоса, в том числе регулировка возможна при остановленном дозаторе. Особенностью конструкции является сохранение установленного значение подачи даже при изменении противодавления в дозировочной линии.

Электродвигатель

Все модели дозирующих насосов DOSEURO могут быть изготовлены во взрывозащищенном исполнении по ATEX. Мощность приводных двигателей насосов находится в диапазоне от 0,18 кВт до 0,37 кВт и соответствуют международным стандартам: 3-х фазные модели с номинальным напряжением 230/400В и частотой тока 50/60Гц, 4-х полюсные и 1-фазные с номинальным напряжением 230В и частотой тока 50/60 Гц, а также с номинальным напряжением 110В при частоте тока 60 Hz.

Корпус насоса

Стандартные модели насосов изготовлены из нержавеющей стали SS, полипропилена РР либо поливинилхлорида PVC. Наряду со стандартными моделями, в номенклатуре DOSEURO имеются дозировочные насосы, выполненные из специальных сплавов, хастеллоя HC, поливинилиденфторида PVDF и других материалов по заказу клиента.

Мембраны

Для изготовления мембран используются материалы, устойчивые к различным перекачиваемым средам, в том числе к высокоагрессивным средам: NBR или PTFE.

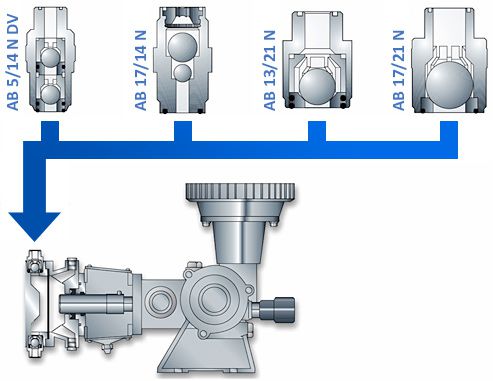

Различные типы присоединительной арматуры для насоса дозатора DOSEURO

Стандартное подключение насосов DOSEURO – резьба, однако возможно выполнение фланцевых подсоединение с поставкой в комплекте к насосу обратных фланцев.




Многоголовочные системы дозаторов DOSEURO

Насосы серий «D», «B», «BR» и «FM» имеют определенные преимущества в сочетании с многоголовочными установками с общим приводом. Каждая из головок может перекачивать свой тип жидкости с индивидуальной производительностью.

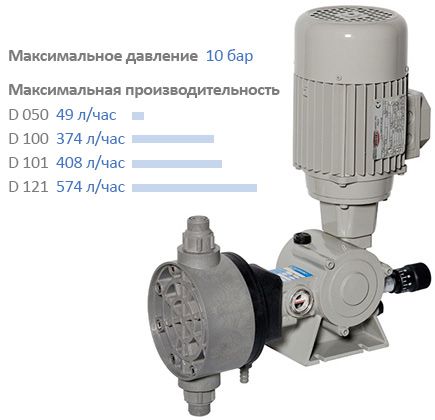

Мембранный насос дозатор DOSEURO серии «D»

Мембранные насосы серии «D» идеально удовлетворяют требования точного и непрерывного дозирования жидких сред в широком диапазоне регулирования подачи. Максимальное рабочее давление 10 бар при максимальной производительности 600 л/ч. Широкий выбор материалов исполнения позволяет подобрать оптимальный вариант насоса для перекачки вязких, агрессивных и взрывоопасных сред, а также жидкостей, содержащих твердые примеси.

Расшифровка условного обозначения артикула

D

100N

70/

B

11

DV

I группа

II группа

III группа

IV группа

V группа

VI группа

«D» мембранный механический насос дозатор

Длина хода

Диаметр мембраны [мм]

Частота перемещения поршня в минуту

Материал корпуса

Дополнительные опции

Варианты материального исполнения

Исполнение

Головка

Клапан (шарик)

Седло
клапана

Мембрана

Прокладка
клапана

11

S.S. 316

S.S. 316

S.S. 316

PTFE/NBR

FPM

12

PP/FRV

PYREX

PP/FRV

PTFE/NBR

FPM

13

PVC

PYREX

PVC

PTFE/NBR

FPM

16

PVC

S.S. 316

PVC

PTFE/NBR

FPM

17

PP

S.S. 316

PP

PTFE/NBR

FPM

23

PVDF

PYREX

PVDF

PTFE/NBR

FPM

Тип

A

B

C

D

E

F

G

H

I

L

M

N

O

D050

57

90

70

75

375

90

75

115

65

7

130

33

80

D100

57

90

70

75

375

90

75

115

65

7

130

33

80

D101

68

100

65

73

410

90

75

125

65

7

170

33

78

D121

68

100

65

73

410

90

75

125

65

7

170

33

78

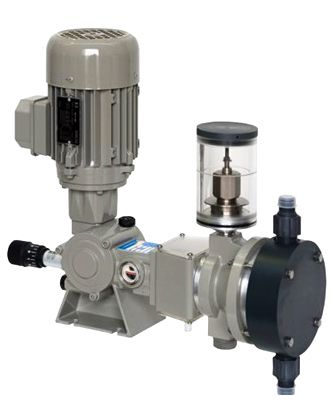

Мембранный насос дозатор DOSEURO серий «B» и «BR»

Серия «B»

Серия «BR»

Мембранный насос дозатор серий «B» и «BR» представляет собой гидравлический мембранный дозирующий насос. Принцип действия заключается в перемещении поршня в промежуточной камере, наполненной жидкостью, которая оказывает воздействие на мембрану. В результате воздействия  мембрана прогибается, что оказывает давление на перекачиваемую дозатором жидкость. Для серий «B» и «BR» доступен широкий выбор материалов для исполнения корпуса насоса, проточной части и мембран, что позволяет дозировать различные по вязкости и агрессивности среды, в том числе среды с механическими твердыми примесями и взрывоопасные среды. Максимально возможное давление насоса дозатора серий «B» и «BR» 20 бар, максимальная производительность 1068 л/ч.

Расшифровка условного обозначения артикула

B

125N

30/

F

41

DV

I группа

II группа

III группа

IV группа

V группа

VI группа

«B» мембранный гидравлический насос дозатор

Длина хода

Диаметр [мм]

Частота перемещения поршня в минуту

Материал корпуса

Дополнительные
опции

Варианты материального исполнения



Исполнение

Исполнение 29

Исполнение 41
для серии «
BR»

Исполнение 43

Головка

pp

AISI 316

PVC

Поршень

AISI 420 закал.

AISI 420 закал.

AISI 420 закал.

Клапан (шарик)

PYREX

AISI 316

PYREX

Седло клапана

pp

AISI 316

PVC

Мембрана

PTFE/NBR

PTFE/NBR

PTFE/NBR

Уплотнениепоршня

NBR

FPM

FPM

Тип

A

B

C

D

E

F

G

H

I

L

M

N

O

125

56

90

70

75

375

90

75

115

65

7

130

33

80

175

68

100

70

73

410

90

75

125

65

7

170

33

78

250

25

127

120

70

450

154

130

157

102

9

194

60

78

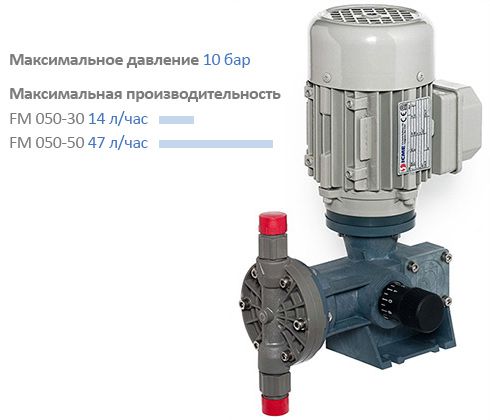

Мембранный насос дозатор DOSEURO с пружинным возвратом серии «FM»

Мембранный насос дозатор серии «FM» имеет максимально допустимое давление 10 бар и максимальную производительность 50 л/ч. Насос дозатор серии «FM» может перекачивать жидкости, содержащие твердые механические примеси благодаря широкому выбору материалов исполнения проточной части насоса. Также возможна перекачка высоковязких сред, агрессивных и взрывоопасных жидкостей. Преимущество мембранного насоса серии «FM» – отсутствие масла в головке насоса.

Расшифровка условного обозначения артикула

FM

50

50/

D

11

DV

I группа

I группа

I группа

IV группа

V группа

VI группа

«FM» мембранный насос дозатор с пружинным возвратом

Длина хода

Диаметр мембраны [мм]

Частота перемещения поршня в минуту

Материал корпуса

Дополнительные
опции

Варианты материального исполнения

Исполнение

Головка

Клапан (шарик)

Седлоклапана

Мембрана

11

AISI 316

AISI 316

AISI 316

PTFE/NBR

12

PP

PYREX

PVC

PTFE/NBR

13

PVC

PYREX

PVC

PTFE/NBR

17

PP

AISI 316

PP

PTFE/NBR

Тип

A

B

C

D

A

B

C

D

A

B

C

D

FM 050-30

255

128

125

1/2” AB3



256

129

125

1/2”AB3

FM 050-50

220

142

100

1/2” AB5

220

152

100

1/2” AB5

225

152

103

1/2” AB5

FM 050-50

220

135

100

1/2” AB8



230

199

105

1/2” AB8

Модели мембранного насоса дозатора DOSEURO

Артикул
насоса дозатора

Макс. подача, л/час

Макс. давление, бар

Мощность, кВт

Корпус насоса

Мембраны

Клапан/Седло/
Уплотнение

Прайс,
Евро

D-050N-50/B-11

49

10

0,18

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

695

D-050N-30/C-13

14

10

0,18

PVC

PTFE/NBR

PYREX/PVC/FPM

573

D-101N-70/F-11

105

8

0,25

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

787

D-100N-70/C-11

146

5

0,18

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

1 159

D-100N-70/B-12

176

5

0,18

PP

PTFE/NBR

PYREX/PP/FPM

603

D-100N-70/B-11

176

5

0,18

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

705

B-250N-55/B-41

400

11

0,55

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

1 599

B-250N-55/C-41 ATEX

342

11

0,55

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

2 017

2x B-250N-65/B-41 ATEX

2 x 556

9

0,75

S.S.316

PTFE/NBR

S.S.316/S.S.316/FPM

4 775

Аксессуары к насосу дозатору DOSEURO

Схема стандартной обвязки мембранного насоса дозатора содержит предохранительные и обратные клапаны, фильтрационные устройства и демпферы пульсаций. Итальянский завод-производитель дозирующих насосов DOSEURO комплектует мембранные насосы дозаторы следующими аксессуарами:

1. Демпферы пульсаций

Мембранный насос дозатор  создает нестабильный поток перекачиваемой среды. Демпферы пульсаций необходимы для снижения недопустимых колебаний давления и формирования практически непрерывного потока перекачиваемой среды в установленном  диапазоне расхода.

Демпфер пульсаций HSTX

Корпус демпфера выполнен из нержавеющей стали марки S.S.316. Материалы мембран подбираются под тип перекачиваемой среды.

Демпфер пульсаций HSTPVC

Корпус демпфера выполнен из поливинилхлорида PVC. Модель используется при температуре перекачиваемой среды до +50⁰ С. Материалы мембран подбираются под тип перекачиваемой среды.

2. Предохранительные клапаны

Предохранительный клапан защищает  насос и гидравлическую систему от возникновения  опасно высокого давления.  Причиной может являться  нарушение корректной работы оборудования в линии  либо внешние факторы, которые заранее предвидеть невозможно.







Предохранительные клапаны

Модель клапана

Подача насоса

Присоединения

TS-10

200 л/час

3/8" или 1/2" G.F.

TS-13

400 л/час

1/2" G.F.

TS-21

1000 л/час

1" G.F.



Корпус

PVC или AISI 316

G.F. – цилиндрич.резьба

Максимальное давление для предохранительного клапана из нержавеющей стали AISI 316 – 40 кг/см2.

Максимальное давление для предохранительного клапана из поливинилхлорида PVC – 10 кг/см2.

Более высокое давление в линии – по запросу.







Редукционные клапаны VSCS

Модель клапана

Подача насоса

Присоединения

VSCS-6

90 л/час

1/2" G.F.

VSCS-10

230 л/час

1/2" G.F.

VSCS-14

420 л/час

3/4" G.F.

VSCS-22

1050 л/час

1" G.F.



Корпус

PVC или AISI 316

Мембрана

PTFE/NBR

G.F. – цилиндрич.резьба

Установочное давление для редукционного клапана от 0 до 20 кг/см2.

3. Обратные клапаны

Обратный клапан работает в автоматическом режиме, препятствуя возникновению возврата перекачиваемой среды из области повышенного давления в область пониженного давления.

Обратные клапаны VSCC

Емкости

Модель клапана

Подача насоса

Присоединения

VSCC-6

90 л/час

1/2" G.F.

VSCC-10

230 л/час

1/2" G.F.

VSCC-14

420 л/час

3/4" G.F.

VSCC-22

1050 л/час

1" G.F.



Корпус

PVC или AISI 316

Мембрана

PTFE/NBR

G.F. – цилиндрич.резьба

Установочное давление для обратного  клапана от 0 до 2.5 кг/см2.

Пластиковые емкости из полиэтилена PE для дозируемой жидкости. Емкости предлагаются различного объема для установки на верхнюю часть корпуса насоса дозатора.

4. Фильтры

Рекомендуется установка фильтрационных устройств на всасывающей линии мембранного насоса дозатора для задержки механических примесей из потока перекачиваемой среды. Использование фильтров снижает износ элементов проточной части насоса, что увеличивает срок службы насосного оборудования.

Установка перечисленных устройств в обвязку насос дозатора существенно повышает эффективность насоса, продляет срок его службы и межремонтный период, а также снижает затраты на обслуживание и текущий ремонт агрегата.
