Для максимально полноценного и эффективного использования на насосы Dragflow устанавливается различное дополнительное оборудование:

Рыхлители грунта (экскаваторы)

Для увеличения концентрации пульпы, а так же при перекачке тяжелых глинистых грунтов используются рыхлители грунта (экскаваторы). Они располагаются по бокам насоса, разрыхляют грунт в области забора грунта, обеспечивают поступление воды и создают равномерно смешанный шлам который значительно легче поддается перекачке. Экскаваторы поставляются с электроприводом и гидравлическим двигателем.

В зависимости от типоразмера и производительности насоса так же используются рыхлители различной производительности.

Гидравлические экскаваторы

Гидравлические экскаваторы

 Гидравлические экскаваторы

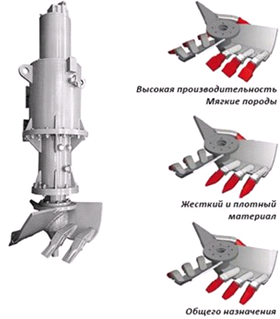

Электрические экскаваторы и варианты исполнения в зависимости от перекачиваемого материала

 Электрические экскаваторы и варианты исполнения в зависимости от перекачиваемого материала



Гидроразрыхлители EXHY20 на насосе HY85B

Делитель потока масла гидравлики (FRDS)

В случае, когда используется только один насос DRAGFLOW S.R.L. (без фрезерных рыхлителей), то нет необходимости в дополнительном оборудовании трёх-путевом распределителе потока масла гидравлики (FRDS).

В случае, когда единый насосный комплекс состоит из гидравлического грунтового насоса DRAGFLOW S.R.L. и двух фрезерных гидравлических рыхлителей, то необходим трёх-путевой распределитель потока масла гидравлики, который распределяет поток гидравлики между тремя потребителями (один насос и два рыхлителя). При этом единый насосный комплекс запитывается от гидравлического насоса экскаватора.



Делитель потока масла гидравлики (FRDS)

Расчет необходимо потока масла гидравлики для экскаватора

Для того чтобы определить какая марка насоса производства DRAGFLOW S.R.L. подходит для Вашего экскаватора необходимо вычислить необходимый поток масла гидравлики. Информация для расчёта необходимого потока для насосного комплекса на базе насоса HY85B и двух рыхлителей EXHY20: Для работы насоса HY85B необходим поток гидравлики – 130 л/в минуту при 250/300 bar Для работы рыхлителя EXHY20 необходим поток гидравлики – 36 л/в минуту (соответственно – для двух рыхлителей – 36 * 2 = 72 л/в минуту при 250/300 bar).

Тогда полная необходимая потребность масла гидравлики: равна 130 + 72 = 202 л/в минуту при 250/300 bar.

Необходимый поток масла гидравлики для каждой отдельной марки насоса и рыхлителя указан в технической спецификации.

Рамы для соединения насоса со стрелой экскаватора

Для того чтобы соединить гидравлический грунтовый насос DRAGFLOW S.R.L. со стрелой экскаватора необходимо использовать две рамы, нижняя и верхняя: 1) Нижняя рама - специальная рама типа F (FRAME type F), которая поставляется производителем; 2) Верхняя рама – изготавливается клиентом, так как её размеры зависит от марки и модели экскаватора, который планируется использовать совместно с насосом. (В случае необходимости верхняя рама может быть изготовлена на заказ по чертежам клиента).



Рамы для соединения насоса со стрелой экскаватора

Режущая головка

Режущая головка

При выполнении работ по дноуглублению, расширению фарватеров рек и прочих работах, когда требуется разрыхление и перекачка плотных слежавшихся грунтов. На насосы рекомендована установка гидравлической режущей головки DTM 85 (Dredge Cutterhead). Режущая головка рассчитывается индивидуально под каждый проект в зависимости от характера выполняемых работ и грунтов. Разрабатывается профиль, количество, размер зубьев и профиль лопастей. В комплекте с агитатором абсолютно исключает засор и блокировку всасывающего патрубка.



 Режущая головка

Кольцо гидроразмыва

Кольцо гидроразмыва

Для размыва слежавшихся отложений, уменьшения концентрации пульпы, применяется кольцо гидроразмыва. В зону всасывания, подается под большим напором вода которая разрыхляет и разбавляет перекачиваемую пульпу делая её «удобной» для перекачки.

Зачастую используется при погрузочно/разгрузочных работах в портах. Для разгрузки/погрузки сыпучих материалов на транспортировочные баржи.



 Кольцо гидроразмыва

Нож для измельчения растительности

Нож для измельчения растительности

При углублении и осушении водоемов с большим количеством растительности, существует опасность наматывания водорослей на рабочее колесо и блокирования всасывающего патрубка. Для предотвращения засора используется измельчающий нож.



Модель Частота вращения, об/мин Мощность, кВт Потребление масла, л/мин Давление, бар Крутящий момент, kgm Вес, кг Доставка Цена, руб
EXHY 20 Информация Информация Подробнее о модели Гидравлический экскаватор - EXHY 20 30/40/50 13/18/22 22/29/36 250-350 311/313/314 500 Условия* Узнать цену
EXHY 35 Информация Информация Подробнее о модели Гидравлический экскаватор - EXHY 35 30/40/50 21/28/36 35/46/58 250-350 501/504/507 600 Условия* Узнать цену
