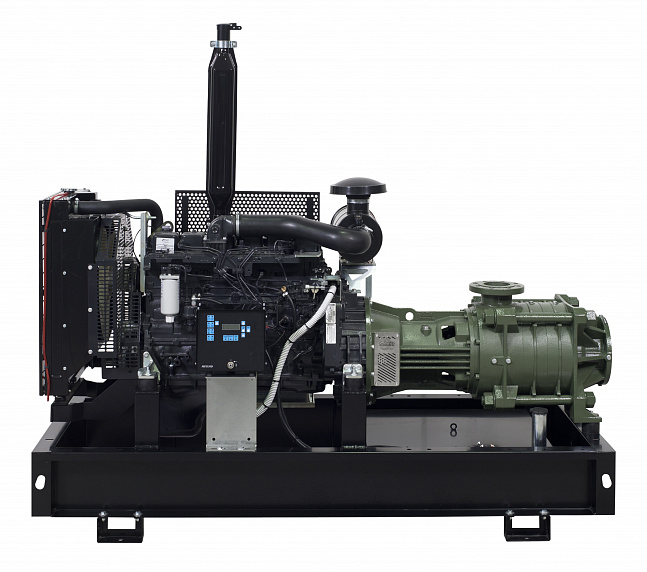

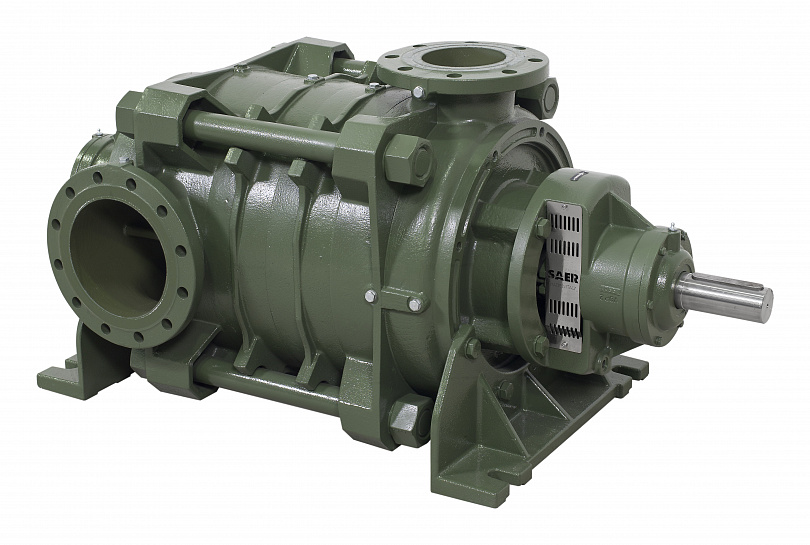

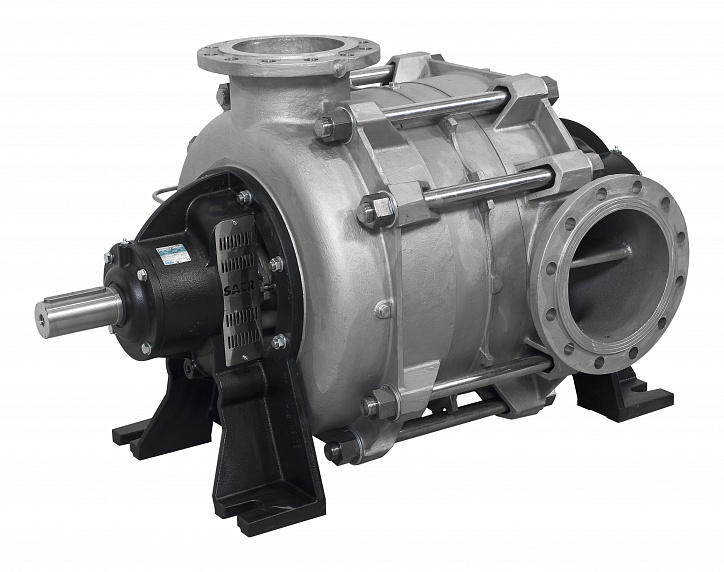

Центробежные многоступенчатые насосы данной конструкции имеют как горизонтальное так вертикальное исполнение. Конструкция насосов обладает пониженным уровнем шума и высокой износостойкостью, благодаря многоуровневой системе балансировки рабочих колес и вала, а также благодаря увеличенным шарикоподшипникам. Насосы имеют возможность по-разному ориентировать выходные патрубки. Различные типы торцевых уплотнений или набивок (стандартные), а также материалы исполнения корпуса насоса (чугун, нержавеющая сталь, супер дуплекс) позволяют перекачивать различные виды жидкостей. Также насосы обладают одним из самых полных диапазонов в отрасли, в котором доступно более 160 различных версий и могут быть подсоединены не только к электрическому, но и к дизельному двигателю через соединение SAER.
Технические характеристики:
Подача до 850 м3/ч
Напор до 642 метров
Максимальная мощность электродвигателя – 710кВт
Размер фланцев от DN40 до DN250
Скорость вращение вала от 1500 до 3000 об/мин
Максимальное давление на корпусе насоса – 65 бар.
Применение:
Данная серия насосов обладает очень широкой сферой применения в различных областях промышленности, коммунального и сельского хозяйства, где требуются высокое давление и производительность, например, в охлаждающих или отопительных системах, системах водоснабжения и ирригации, моечных установках и котлах.
-
TM
X
Z
-
100
150
/4
-
510
400
50
IE3
E
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
Частота питания
-
50 Гц
6
60 Гц
2
Серия
TM

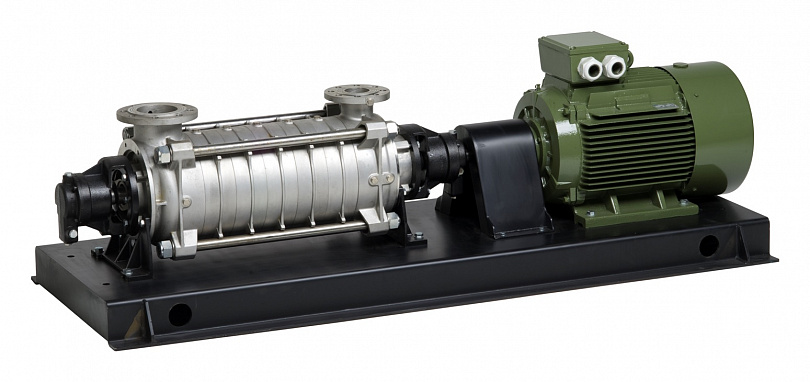

Многоступенчатый насос на горизонтальной оси с осевым всасованием
TMB
Многоступенчатый насос на горизонтальной оси с радиальным всасыванием
TMV

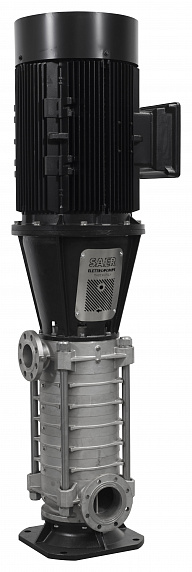

Многоступенчатый насос на вертикальной оси с радиальным всасыванием
3
Материалы частей, соприкасающихся с жидкостью
-
Стандартное исполнение
Х
Части соприкасающиеся с жидкостью из AISI316 или из VITON
4
Мотор
-
Насос без двигателя
Z
Насос соединен с двигателем
S
Насос соединен с дизельным двигетем
5
Количество полюсов
-
2-х полюсный двигатель 3000 об/мин
4Р
4-х полюсный двигатель 1500 об/мин
6
Номинальный DN нагнетания
40
DN40 PN40
50
DN50 PN40
65
DN65 PN40
80
DN80 PN40
100
DN100 PN40
125
DN125 PN40
150
DN150 PN40
200
DN200 PN40
7
Номинальный DN всасывания
65
DN65 PN16
80
DN80 PN16
100
DN100 PN16
125
DN125 PN16
150
DN150 PN16
200
DN200 PN16
250
DN250 PN16
8
Количество ступеней
/2…/13
9
Специальные версии
-
Стандартное исполнение
R
Усиленное исполнение: патрубки и корпус ступени из высокопрочного чугуна, вал из AISI630, патрубки PN63
10
Номинальная моощность в лс
11
Номинальное напряжение
12
Частота питания
50
50 Гц
60
60 Гц
13
Класс энергоэффективности
IE1
IE2
IE3
14
Двигатель происхождение
E
SAER двигатель до 55kW, более мощные двигатели других Европейских производителей (ABB или эквивалент)
I
импортные двигатели
40 - 65
TM
TMB
TMV
TM
TMB
TMV
1
Q min - qmax
m3/h
20 ÷ 45
30 ÷ 85
2
H
m
99
138
275
95
550
275
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
11
15
11
75
132
75
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
50 - 80
50 Hz - 1500 1/min
50 Hz - 3000 1/min
TM
TMB
TMV
TM
TMB
TMV
1
Q min - qmax
m3/h
20 ÷ 55
40 ÷ 110
2
H
m
120
156
108
288
623
288
3
PN
bar
4
P2max
kW
18,5
30
18,5
90
200
90
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
65 - 100
50 Hz - 1500 1/min
50 Hz - 3000 1/min
TM
TMB
TMV
TM
TMB
TMV
1
Q min - qmax
m3/h
30 ÷ 110
60÷160
2
H
m
83
198
165
340
544
340
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
22
55
45
160
250
160
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
100 - 150
50 Hz - 1500 1/min
50 Hz - 3000 1/min
TM
TMB
TMV
TM
TMB
TMV
1
Q min - qmax
m3/h
60 ÷ 210
160 ÷ 310
2
H
m
140
280
196
428
642
321
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
75
132
110
400
560
200
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
125 - 200
50 Hz - 1500 1/min
ТМ
TMB
TMV
1
Q min - qmax
m3/h
120 ÷ 300
2
H
m
205
327
205
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
160
250
160
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
150 - 200
50 Hz - 1500 1/min
ТМ
TMB
TMV
1
Q min - qmax
m3/h
160 ÷ 425
2
H
m
208
311
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
250
355
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
200 - 250
50 Hz - 1500 1/min
ТМ
TMB
TMV
1
Q min - qmax
m3/h
300 ÷ 850
2
H
m
328
3
PN
bar
40 ÷ 63 (T=20°C)
4
P2max
kW
710
5
T
°C
90 (120)
6
g/m3
65
7
min
2
1. Область подачи
2. Максимальный напор
3. Максимальное рабочее давление (при температуре перекачиваемой жидкости 20°C)
4. Максимальная мощность
5. Температура перекачиваемой жидкости
6. Максимальное содержание твердых частиц
7. Максимальное время работы при закрытом патрубке
