Центраторы-струбцины для труб малого диаметра 0-400мм ЦС (Россия)
- Основная информация
Получить консультацию и заказать перечисленное в разделе оборудование вы можете у менеджеров нашей компании по телефону и e-mail, которые указаны в разделе контакты.
ЦЕНТРАТОРЫ ДЛЯ ТРУБ Ц предназначены для центрирования труб малого диаметра (25-108 мм) в стык под сварку при монтаже трубопроводов.

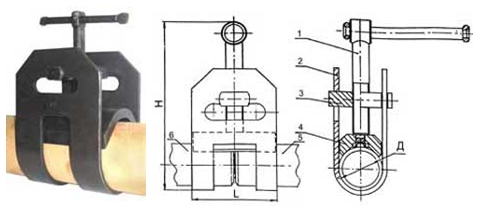

1 - винт с рукояткой, 2 - скоба, 3 - траверса, 4 - призма, 5 и 6 - трубы.
|
Тип
центратора |
Диаметр труб, мм (Д)
|
Длина,
мм (L) |
Ширина, мм (B)
|
Высота, мм (H)
|
Масса,
кг |
|
Ц-25
|
25
|
70
|
42
|
150
|
0,9
|
|
Ц-26
|
26
|
70
|
42
|
150
|
0,9
|
|
Ц-28
|
28
|
70
|
45
|
150
|
0,9
|
|
Ц-32
|
32
|
76
|
49
|
160
|
0,9
|
|
Ц-36
|
36
|
76
|
55
|
165
|
1,1
|
|
Ц-38
|
38
|
76
|
55
|
165
|
1,1
|
|
Ц-42
|
42
|
80
|
59
|
175
|
1,3
|
|
Ц-45
|
45
|
80
|
59
|
175
|
1,3
|
|
Ц-50
|
50
|
90
|
70
|
175
|
1,4
|
|
Ц-51
|
51
|
90
|
70
|
175
|
1,4
|
|
Ц-57
|
57
|
90
|
76
|
175
|
1,7
|
|
Ц-60
|
60
|
90
|
81
|
193
|
2,0
|
|
Ц-76
|
76
|
100
|
95
|
209
|
2,3
|
|
Ц-78
|
78
|
100
|
95
|
209
|
2,3
|
|
Ц-89
|
89
|
120
|
109
|
220
|
3,6
|
|
Ц-108
|
108
|
140
|
126
|
228
|
5,1
|
ЦЕНТРАТОР-СТРУБЦИНЫ ЦС используются для фиксации свариваемых труб малого диаметра.
Особенности:
- Используются для зажатия и фиксации круглых, трубчатых, профилированных и плоских материалов.
- Изготовлены с настроечным винтом и рычагом разблокировки.
- Обеспечивают возможность работы одной рукой.
- Корпус инструмента выполнен из высокопрочной инструментальной стали.
ЦЕНТРАТОР-СТРУБЦИНА ЦС1 используется при сварочных работах для фиксации свариваемых труб малого диаметра (32-57 мм).
|
Наименование параметра
|
Значение
|
| Диаметр свариваемых труб, мм |
32-57
|
| Материал центратора |
инструментальная сталь,
никелированное покрытие |
| Длина центратора, мм |
225
|
| Масса центратора, кг |
0,8
|
ЦЕНТРАТОР-СТРУБЦИНА ЦС2 используется при сварочных работах для фиксации свариваемых труб малого диаметра (32-89 мм).
|
Наименование параметра
|
Значение
|
| Диаметр свариваемых труб, мм |
32-89
|
| Материал центратора |
инструментальная сталь,
никелированное покрытие |
| Длина центратора, мм |
280
|
| Масса центратора, кг |
0,8
|
ЦЕНТРАТОР-СТРУБЦИНА ЦС3 используется при сварочных работах для фиксации свариваемых труб малого диаметра (10-70 мм).
|
Наименование параметра
|
Значение
|
| Диаметр свариваемых труб, мм |
10-70
|
| Материал центратора |
инструментальная сталь,
никелированное покрытие |
| Длина центратора, мм |
280
|
| Масса центратора, кг |
0,8
|
Струбцина с захватом для зажима труб
Особенности:
- Идеально подходит для зажима круглых деталей одинакового диаметра.
- Включая комплект защитных колпачков.
- Щадящий зажим чувствительных поверхностей.
- Подходит для точечной сварки, выдерживает температуры до 200°C.
|
Наименование параметра
|
Значение
|
| Диапазон зажима труб, мм |
0-100
|
| Выступ, мм |
65
|
| Масса, кг |
1,25
|
Струбцина с зажимами для труб
Особенности:
- Идеально подходит для зажима круглых или овальных деталей.
|
Наименование параметра
|
Значение
|
| Диапазон зажима труб, мм |
100-400
|
| Выступ, мм |
200
|
| Длина зажимных призм, мм |
175
|
| Количество зажимных призм, шт. |
4
|
| Зажимное усилие, Н, макс |
7000
|
| Масса, кг |
7,1
|
Клещи-струбцина сварочные
Особенности:
- Используются для зажатия и фиксации профилированных и плоских материалов.
- Изготовлены с настроечным винтом и рычагом разблокировки. · возможность работы одной рукой.
- Захватные губки выполнены из хромванадиевой стали, кованные под молотом.
- Фиксируют профили с высотой ребра до 40 мм.
|
Наименование параметра
|
Значение
|
| Диапозон зажима, мм |
90
|
| Длина, мм |
280
|
| Масса, кг |
0,7
|
C-образная струбцина с захватом
Для точечного двустороннего зажима за препятствием.
|
Наименование параметра
|
Значение
|
| Диапозон зажима, мм |
110
|
| Выступ, мм |
80
|
| Масса, кг |
1,1
|
Струбцина с цангой Variogrip
Особенности:
- Плавно регулируемые вынос и ширина зажима, разделенная скользящая скоба.
- Для зажима деталей разной длины или смещенных деталей.
|
Наименование параметра
|
Значение
|
| Диапазон зажима, мм |
0-100
|
| Выступ, мм |
50-80
|
| Масса, кг |
1,25
|
