Получить консультацию и заказать перечисленное в разделе оборудование вы можете у менеджеров нашей компании по телефону и  e-mail, которые указаны в разделе контакты.

undefined

undefined

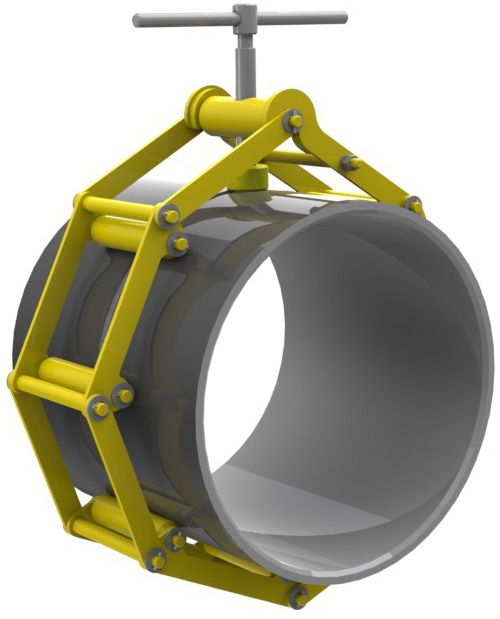

ЦЕНТРАТОРЫ ЗВЕННЫЕ НАРУЖНЫЕ ЦЗН



Предназначены для центровки торцов труб при монтаже перед сваркой стыков диаметром от 57 мм до 2224 мм при температуре окружающего воздуха от – 40 до + 40 градусов С.

Центратор представляет собой шарнирный многогранник из пластинчатых звеньев с нажимными роликами в узлах. Механизм стяжки центратора - винтовой



undefined

 undefined
  1. 1,2,3-звено
  2. 4-ось
  3. 5-ролик
  4. 6-пята
  5. 7-траверса
  6. 8- винт



Маркировка центратора
Диаметр центрируемых труб, мм
Масса, кг
ЦЗН57
57
3,9
ЦЗН76
76
4,0
ЦЗН89
89
4,2
ЦЗН111
108-114
4,5
ЦЗН151
159-168
5
ЦЗН211
219
5,5
ЦЗН271
273
10
ЦЗН321
325
10,5
ЦЗН371
377
11,5
ЦЗН421
426
15
ЦЗН531
530
18
ЦЗН631
630
20,5
ЦЗН721
720
23
ЦЗН821
820
25,5
ЦЗН1021
1020
30,5
ЦЗН1067
1067
32,5
ЦЗН1221
1220
36
ЦЗН1421
1420
41
ЦЗН1621
1620
49
ЦЗН1821
1820
61
ЦЗН2021
2020
75
ЦЗН2221
2224
89

undefined

ЦЕНТРАТОРЫ ЗВЕННЫЕ НАРУЖНЫЕ ГИДРОФИЦИРОВАННЫЕ ЦЗН-Г



Центраторы ЦЗН-Г предназначены для центрирования торцов труб, катушек, а также технологических и соединительных элементов в составе трубопровода под сварку. Диаметры центрируемых труб - от 720 до 2020 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 градусов С.

Отличительные особенности центратора ЦЗН-Г:

  • Данное изделие является модификацией центратора звенного наружного ЦЗН, но в отличие от него уменьшает необходимые физические усилия рабочих, что существенно облегчает их труд и повышает производительность при сварке труб;
  • Особенность конструкции позволяет существенно уменьшить массу изделия по сравнению с прочими моделями центраторов с гидродомкратом (ЦНГ);
  • Простота установки центратора на трубу.

Маркировка центратора
Диаметр центрируемых труб, мм
Масса, кг
Усилие на рукоятке, кг
ЦЗН631-Г
630
28
40
ЦЗН721-Г
720
31
40
ЦЗН821-Г
820
33
40
ЦЗН1021-Г
1020
38
40
ЦЗН1067-Г
1067
40
40
ЦЗН1221-Г
1220
43
40
ЦЗН1421-Г
1420
49
40
ЦЗН1621-Г
1620
56
40
ЦЗН1821-Г
1820
75
40
ЦЗН2021-Г
2020
87
40
