ЦЕНТРАТОРЫ ЦНГ предназначены для центровки торцов труб диаметром 426, 530, 630, 720, 820, 1020, 1220, 1420 мм перед сваркой неповоротных стыков труб при сооружении и ремонте магистральных трубопроводов.
За счет увеличенного усилия обжатия и дополнительных винтов обеспечивается центровка деформированных труб. Конструкция жимков позволяет выполнять непрерывное наложение сварочных швов. Усилие домкрата - 12 тн.

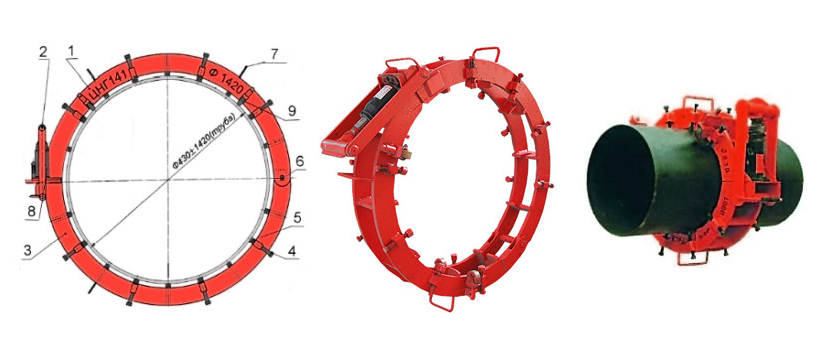

1 и 3 -дуга, 2 - звено, 4 -нажимной болт, 5-пята, 6- ось, 7- скоба, 8-домкрат, 9- ролик
|
Маркировка
центратора
|
Диаметр центрируемых труб, мм
|
Масса, кг
|
|
ЦНГ-41
|
426
|
104
|
|
ЦНГ-51
|
530
|
108
|
|
ЦНГ-61
|
630
|
112
|
|
ЦНГ-71
|
720
|
225
|
|
ЦНГ-81
|
820
|
270
|
|
ЦНГ-101
|
1020
|
494
|
|
ЦНГ-121
|
1220
|
574
|
|
ЦНГ-141
|
1420
|
603
|
