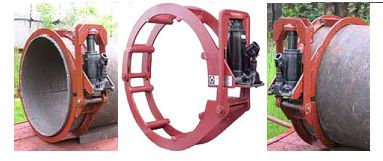

ЦЕНТРАТОРЫ АРОЧНЫЕ НАРУЖНЫЕ ГИДРОФИЦИРОВАННЫЕ ЦАН-Г предназначены для центрирования торцов труб под сварку, захлестов, катушек, а также технологических и соединительных элементов в составе трубопровода. Диаметры центрируемых труб от 325 до 820 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 градусов С. Разъемная конструкция, состоящая из шарнирно соединенных секций, обеспечивает удобство установки центратора на стык.

Центратор ЦАН-Г состоит из двух или трех дугообразных, шарнирно связанных между собой секций. Количество секций определено конструктивно в зависимости от диаметра центрируемой трубы. Каждая секция имеет упоры, которыми обеспечивается симметричность взаимного расположения торцев труб. На консоли секции закреплен гидропривод центратора с максимально развиваемым усилием от 3 до 5 т.с. С нижней секцией шарнирно связан захват предназначенный для замыкания силовых секций центратора.



 undefined



Модель центратора
Диаметр центрируемых труб, мм
Масса, кг
Развиваемое усилие, тс
Усилие на рукоятке, кг
ЦАН321-Г
325
27
3
30
ЦАН421-Г
426
30
3
30
ЦАН531-Г
530
34
3
30
ЦАН631-Г
630
36
3
30
ЦАН721-Г
720
41
5
40
ЦАН821-Г
820
45
5
40
Рабочая жидкость гидропривода - масло ВМГ3-С
Объем рабочей жидкости, л - 0,235

ЦЕНТРАТОРЫ АРОЧНЫЕ НАРУЖНЫЕ ГИДРОФИЦИРОВАННЫХ ЦАН-Г С УСТРОЙСТВОМ РИХТОВКИ.

Центраторы арочные наружные гидрофицированные типа ЦАН-Г с устройством рихтовки предназначены для обеспечения симметричного совмещения торцев торцов труб при сборке под сварку. Центратор комплектуется гидрофицированным приспособлением для выравнивания (рихтовки) значительных местных несовпадений периметров торцев труб. Выравнивание осуществляется путем радиального перемещения упоров центратора. Сборка под сварку труб с незначительной эллипсностью возможна без применения гидрофицированного приспособления, благодаря основному гидроприводу, который развивает усилие 12 т.с. Диапазон диаметров центрируемых труб от 1020 до 1420 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 градусов С.

undefined

Центратор ЦАН-Г с устройством рихтовки состоит из четырех дугообразных, шарнирно связанных между собой секций. Каждая секция снабжена тремя упорами, которые обеспечивают стягивание торцев труб и симметричность их взаимного расположения. На секции жестко закреплен гидропривод центратора с максимально развиваемым усилием 12 т.с. С секцией шарнирно соединен захват предназначенный для замыкания силовых секций центратора в замкнутую цепь. Комплект для рихтовки состоит из насосной установки, гидроцилиндра, с навернутым на него упором, рукава высокого давления, который подключается к гидроцилиндру через быстроразъёмное соединение. Максимальное усилие рихтовки создаваемое гидроцилиндром - 6 т.с

Модель центратора
Диаметр центрируемых труб, мм
Масса, кг *
Развиваемое усилие, тс
Усилие на рукоятке, кг
ЦАН1021-Г
1020
86
12
90
ЦАН1071-Г
1067
89
12
90
ЦАН1221-Г
1220
98
12
90
ЦАН1421-Г
1420
104
12
90
Рабочая жидкость гидропривода - масло ВМГ3-С
Объем рабочей жидкости, л - 0,235
Рабочая жидкость насосной установки - масло индустриальное И20 -А
Объём рабочей жидкости, л - 1,0
*В массу центратора не входит масса гидрофицированного приспособления



Возможна разработка и изготовление на базе данной конструкции центраторов арочных наружных гидрофицированных для работы с трубами других диаметров под заказ.
